Kawasaki KBL48A

[Cardosi]

Salve so che sarà quasi impossibile trovare qualcuno che mi puo' aiutare ma la tento perché sono proprio disperata - ho un decespugliatore Kawasaki KBL48A e ho acquistato la testina Joans pratica in alluminio per sostituire un batti e vai ma smontata la testina vecchia non riesco a montare la pratica - di sicuro ci sarà da aggiungere qualche rondella oppure altro ma non so cosa. Ci fosse per caso qualcuno che l'abbia già fattomi farebbe proprio un grandissimo favore a spiegarmi come si fa.
Ringrazio in anticipo per qualsiasi aiuto.

[E355]

I decespugliatori sono predisposti per il montaggio di dischi ,lame, che vengono bloccati fra due rondele,o meglio flange rotonde di serie dell'attrezzo.
A bloccare il tutto provvede o un dato sinistro o un bullone sinistro.
Per montara le testine portafilo,in alcuni casi,vanno tolte queste rondelle,e vengono avvitate direttamente al mozzo del decespugliatore,o a bloccarle è il bullone passante.
Nel tuo caso come è fissata la testina precedente, e perchè mancherebbe qualche rondella?

[Cardosi]

Non so spigarmi bene ma la vecchia testina appoggiava perfettamente sull'albero della frizione invece la nuova sta rialzata ed il pernio su cui dovrei avvitare il bullone è troppo corto - penso che sia meglio che mandi una foto -

[E355]

Non so spigarmi bene ma la vecchia testina appoggiava perfettamente sull'albero della frizione invece la nuova sta rialzata ed il pernio su cui dovrei avvitare il bullone è troppo corto - penso che sia meglio che mandi una foto -

In quella parte non c'è una frizione,ma ingranaggi.
Quindi dal decespugliatore esce un alberino con millerighi e poi filettato.
La testina precedente avvitava direttamente,mentre la nuova necessità anche del dado?

[Cardosi]

In quella parte non c'è una frizione,ma ingranaggi.
Quindi dal decespugliatore esce un alberino con millerighi e poi filettato.
La testina precedente avvitava direttamente,mentre la nuova necessità anche del dado?

anche quella precedente necessitava del dado e una rondella -ho fatto delle foto ma sto aspettando che si ricarica la batteria

[E355]

La testina Joans pratica rossa è fornita di rondella,questa in alluminio ne è priva.
Questo sarebbe il problema,e va risolto procurandoti presso una ferramenta una rondella che entri nella sede della testina.

[Cardosi]

La testina Joans pratica rossa è fornita di rondella,questa in alluminio ne è priva.
Questo sarebbe il problema,e va risolto procurandoti presso una ferramenta una rondella che entri nella sede della testina.

sbagli - c'è la rondella ma per spiegare meglio
la joans non è piatta sotto come era la testina vecchia - quindi quando appoggia sull'albero lo spessore che crea fa si che il pernio non sbuca fuori e quindi non posso avvitarlo - communque fra poco mando delle foto - grazie mille per ora!

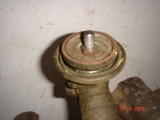

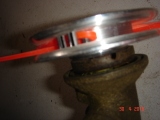

ecco qualche foto - c'è il dece/la base della vecchia testina/la base del joans - spero che ci puoi capire qualcosa

[E355]

Dalle fotografie del Joans,non si capiva il montaggio.
Nella prima fotografia,la flangia rotonda con il foro rigato,serve per il montaggio dei dischi,e delle testine porta filo con filettatura interna.
In questo caso il Joans in alluminio doveva essere tornito superiormente,in modo da creare un alloggiamento per il dato,questa è la soluzione adottata da altri costruttori.
Devi provare a togliere la flangia ( prima fotografia ) e inserire il Joans al suo posto,se si blocca sul cuscinetto e ruota con esso va bene,nel caso che vada a bloccarsi sulla parte esterna,e quindi non potrebbe ruotare non va bene.
In ogni caso c'è un problema,perchè la flancia permette di bloccare il mozzo filettato per lo smontaggio montaggio della testina.
La quarta fotografia è il Joans visto da sotto?

[Cardosi]

Dalle fotografie del Joans,non si capiva il montaggio.
Nella prima fotografia,la flangia rotonda con il foro rigato,serve per il montaggio dei dischi,e delle testine porta filo con filettatura interna.
In questo caso il Joans in alluminio doveva essere tornito superiormente,in modo da creare un alloggiamento per il dato,questa è la soluzione adottata da altri costruttori.
Devi provare a togliere la flangia ( prima fotografia ) e inserire il Joans al suo posto,se si blocca sul cuscinetto e ruota con esso va bene,nel caso che vada a bloccarsi sulla parte esterna,e quindi non potrebbe ruotare non va bene.
In ogni caso c'è un problema,perchè la flancia permette di bloccare il mozzo filettato per lo smontaggio montaggio della testina.
La quarta fotografia è il Joans visto da sotto?

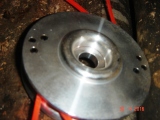

la quarta foto è la vecchia testina da sotto - proverò a togliere la flangia, ci avevo pensato ma non ero sicura che si potesse fare

[E355]

Il costruttore deve conoscere i vari modelli di decespugliatori,e non può commercializzare un prodotto che poi in pratica necessiti di adattamenti.
L'unica soluzione pratica è quella di togliere la flancia,mentre la battuta d'arresto è costituito dalla parte rotante del cuscinetto.
L'unico dubbio è come tenere fermo l'asse rotante del decespugliatore,per avvitare o svitare il dato di blocco.

[Cardosi]

Il costruttore deve conoscere i vari modelli di decespugliatori,e non può commercializzare un prodotto che poi in pratica necessiti di adattamenti.
L'unica soluzione pratica è quella di togliere la flancia,mentre la battuta d'arresto è costituito dalla parte rotante del cuscinetto.
L'unico dubbio è come tenere fermo l'asse rotante del decespugliatore,per avvitare o svitare il dato di blocco.

Penso di chiedere alla ditta joans come potrei fare ma il problema è che il mio dece è del 2006 e non piu' in commercio - se no quando la portero' a far la pulizia chiedero' al mecchanico di montarla ma dispiace perché la volevo usare quest'anno. Ti ringrazio per tutto l'aiuto .

[E355]

Il problema non è il decespugliatore,un pò tutti hanno quella lunghezza di mozzo,o meglio per ragioni meccaniche devono essere alquando corti.
La soluzione consisterebbe in una tornitura del Joans salvo che non ci sia sfuggito qualcosa.

[Cardosi]

Il problema non è il decespugliatore,un pò tutti hanno quella lunghezza di mozzo,o meglio per ragioni meccaniche devono essere alquando corti.
La soluzione consisterebbe in una tornitura del Joans salvo che non ci sia sfuggito qualcosa.

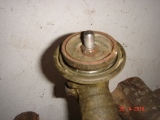

Approfitto della tua pazienza - si puo' togliere la coppetta in foto? perché mi sembra tolta uesta la testina joans dovrebbe starci entrando bene dentro per poter stringerci un dado - ho provato a svitare questo pezzo ma non ci sono riuscita , prima di tutto è difficile bloccarla perché non giri mentre la svito e poi non so se va svitata in senso orario oppure antiorario

[E355]

Il dischetto in foto è quello che chiamo flangia,che ha lateralmente un foro dove inserendo un cacciavite si tiene fermo il mozzo filettato.
Non è avvitato! viene via tirandolo in sù,al massimo facendo leva con un cacciavite.
L'accoppiamento delle due parti avviene mediante scanalature a mille righi.

[Cardosi]

Il dischetto in foto è quello che chiamo flangia,che ha lateralmente un foro dove inserendo un cacciavite si tiene fermo il mozzo filettato.
Non è avvitato! viene via tirandolo in sù,al massimo facendo leva con un cacciavite.
L'accoppiamento delle due parti avviene mediante scanalature a mille righi.

Sono riuscita a toglierlo e ora la testina ci sta ma c'è un altro problema non c'è il foro laterale per tenere fermo il mozzo filettato , c'è solo un foro sopra alla testa che non serve a niente quindi non riesco a stringere fino in fondo il dado alla nuova testina

[E355]

Sono riuscita a toglierlo e ora la testina ci sta ma c'è un altro problema non c'è il foro laterale per tenere fermo il mozzo filettato , c'è solo un foro sopra alla testa che non serve a niente quindi non riesco a stringere fino in fondo il dado alla nuova testina

E' quello che sto scrivendo dal messaggio # 8,purtroppo
Sarebbe superabile se il mozzo filettato non gira all'interno della testina d'alluminio,ma temo che non sia cosi.

[Cardosi]

E' quello che sto scrivendo dal messaggio # 8,purtroppo
Sarebbe superabile se il mozzo filettato non gira all'interno della testina d'alluminio,ma temo che non sia cosi.

Dai,dai è ci sono riuscita ...spero! Ho semplicemente provato a mettere la flangia alla rovescia e sono riuscita a montare il tutto. Spero solo che abbia fatto a modo che non mi vola via .Mille grazie per il tuo aiuto e pazienza.
