Ere 20

[basico]

Salve a tutti, mi trovo per le mani un carrello ere 20 della jungheinrich con un piccolo difetto. A volte non sempre si blocca appena si tenta di inserire la marcia "indietro". Tolto le protezioni sulla scheda madre si riescono a leggere 9 lampeggi sul led rosso. Dopo aver tolto e dato tensione il carrello riprende le sue funzioni normali. In attesa di una o più risposte vi ringrazio anticipatamente.

[Frà84]

Controlla il potenziometro,sono difettosi

[basico]

Grazie Fra 84, magari potessi trovare il poternziometro di ricambio. Molte volte mi è toccato cambiare tutto il gruppo timone.

[Frà84]

Contatta
F.LLI Pedol di sicuro te lo forniscono

[Frà84]

Qualcuno ha un distributore 4 Vie per un carrello Cat DP35N del 2005??

[basico]

grazie mille li contatto domani stesso. Per il cat mi puoi mandare una foto, c'è un collega in zona che potrebbe aiutarci

[Frà84]

Hai risolto? Fammi sapere ciaooo

[basico]

Ciao, li ho contattati oggi tramite e-mail. Ti faccio sapere quando mi rispondono.

[basico]

Allora il potenziometro non me lo danno, mi forniscono tutto il gruppo comando ma mi viene a costare tanto quanto il servizio permuta della jungheinrich.

[paperino 64]

ere 20

Ciao, Basico scusa se mi intrometto nella discussione,forse ti posso
aiutare, se mi lasci una tua mail ti faccio sapere.
Visto che siamo vicini,ti potrei fornire il potensiometro.

[SCIFARL]

il potenziometro è sempre lo stesso che funziona anche per la marcia avanti quindi è più facile che si tratti di uno dei micro che ad ogni modo sono integrati nel dispositivo delle farfalle timone che costa come il carrello.
In questi casi io spesso ho risolto smontando il dispositivo e una volta individuati i micro della marcia avanti e indietro li ho puliti con il passaggio di corrente.
Mi spiego meglio, in questi dispositivi elettronici le correnti di comando che attraversano i micro sono veramente irrisorie e spesso capita che un pochino di ossido o di polvere interdica il buon contatto elettrico dei micro.
Come fare? Bhe! basta utilizzare i contatti dei micro in un circuito in cui circoli un pochino di corrente quindi si può utilizzarli per accendre una lampada da 20 w. Al loro interno si avra un piccolo arco elettrico che pulirà perfettamente il contatto e funzionera ancora per diverso tempo. Provare per credere

[FRA JH]

il potenziometro nn centra niente rimane inserito il micro marcia avanti..
dissaldalo vai da un negozio di eletronica e compralo costo 9 euro.....
in jh costa 400 euro di listino tutta la testata...

ciaooooooooooo

[Luca66]

E' vero il potenziometro non centra nulla.Sono dell'idea che il difetto provenga dai contatti del tasto antischiacciamento.Saluti

[basico]

ringrazio tutti per l'interessamento, ma vi posso garantire che dopo aver aperto un potenziometro ho trovato un piccolo solco sulla parte conduttrice. Per i micro non è un problema visto che oltre a pulirli in alcuni casi li ho sostituiti. E' un problema strano che a volte non si presenta per ore e a volte si stalla il carrello molto spesso

[SCIFARL]

Sei sicuro che lo faccia solo a marcia indietro?

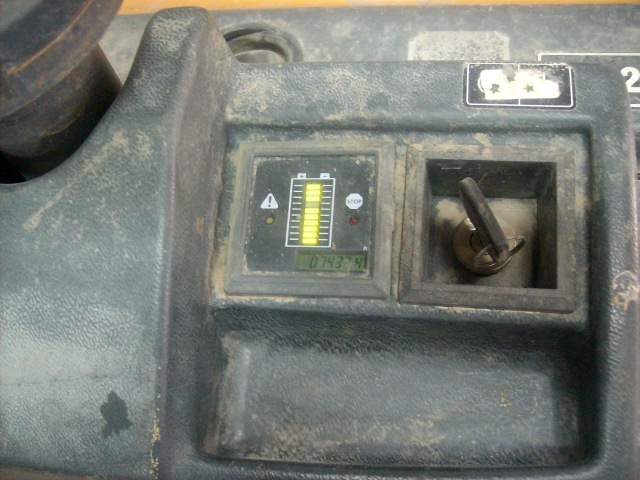

Scusa ma sopra il led non hai anche il display con 7 barrette che si accendono in formazioni diverse a seconda dei casi ?
Se parliamo della stessa cosa controlla molto bene l' isolamento del pannello in alluminio sotto le quattro viti di fissaggio ci sono delle boccoline in plastica che a volte stringendo troppo le viti si spaccano e mettono in collegamento elettrico il pannello col telaio.
se al pannello arriva una tensione fittizia data da una possibile dispersione batteria il carrello si blocca.

[Luca66]

Ciao Basico hai sostituito il commutatore di marcia?Comprendo la voglia di scoprire il perche' delle cose ma con tutte le indicazioni ricevute dovresti aver capito il da farsi.Saluti.

[basico]

Buon giorno, questa mattina ho cambiato tutto il gruppo di timone con quello di un altro ere 20 ma beffardo il guasto si è ripresentato. In pratica andando indietro e cambiando di colpo il senso di marcia il carrello va in "folle" e dopo viene bloccato dall'intervento del freno. Ne conseguono 5 lampeggi del led rosso in alto a destra della scheda.

[SCIFARL]

Controlla bene il cablaggio timone, isolamento comando e motori.
dai un' occhiata oppure prova a sostituire i teleruttori di trazione.

[basico]

nessuno ha la tabella dei dodici di errori?

[SCIFARL]

nessuno ha la tabella dei dodici di errori?

ma hai anche il display con le barrette oppure no?

[Luca66]

Ciao basico mi dici di che anno e' questo ere 20 e se puoi anche il mod. di impianto che c'e' montato.

[basico]

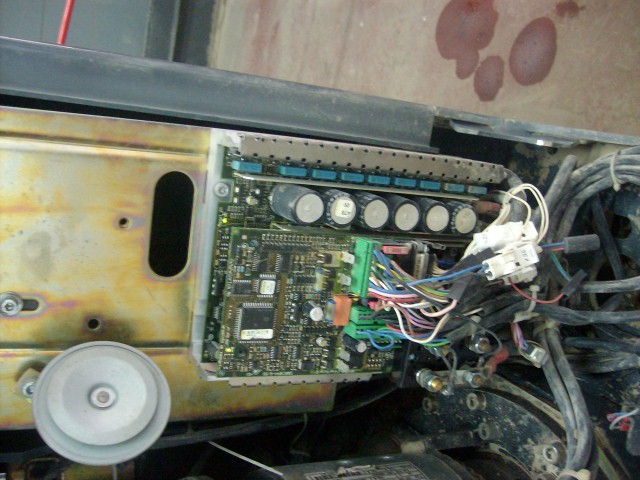

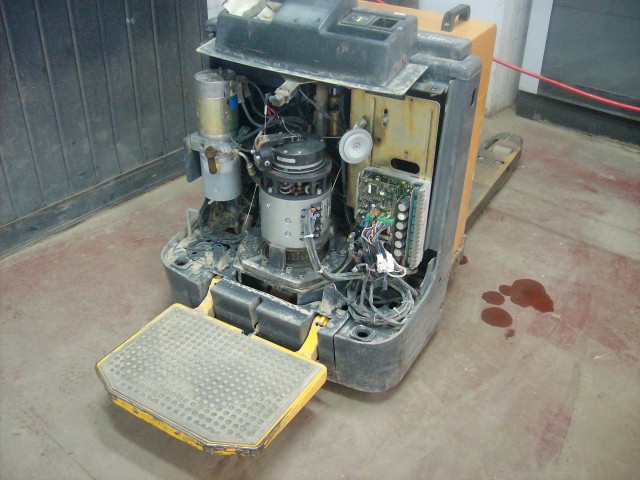

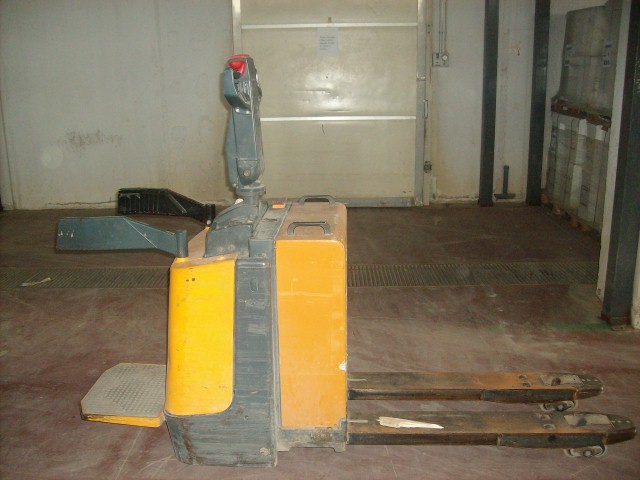

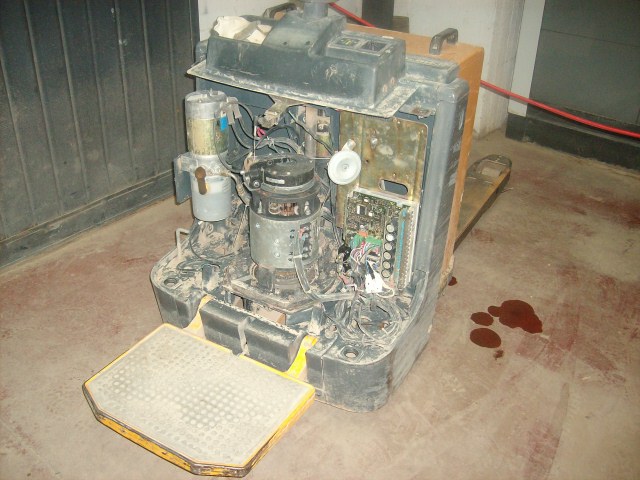

dunque il modello ere 20 in riferimento è del 2002. Vi allego le foto della scheda e del carrello.

[Luca66]

Verifica lo stato della batteria,hai una sovra o sotto tensione al momento della frenatura invertendo la marcia.Il che potrebbe voler dire la sostituzione dell'impianto.

[asmiria]

Ciao Basico. il problema sta nel micro antischiacciamento integrato al commutatore di marcia err"9 lampeggi"
per err 5 lampeggi controlla la batteria.

[basico]

sostituito gruppo timone il danno persiste

[Jumbo1969]

L'impianto è il modello MP1510, corrente continua.
Testa in continuità il cavo timone, verifica che la spinetta del cavo che si aggancia sull'interfaccia sia inserita bene, verifiva che le altre spinette verdi sull'interfaccia facciano un buon contatto, la cosa migliore sarebbe scambiare l'impianto con un altro carrello.
