Komatsu WA500 idraulica

[wedico73]

Ciao a tutti,
stasera vorrei parlarvi di un mio nuovo progetto....
come da titolo
komatsu WA 500 idraulica.....ma , andiamo per ordine per non creare un casino, visto i vari modelli che mi arrivaranno:
attualmente in lavorazione ho 4 modelli,
-la cingolata 634 idraulica che dovrebbe arrivare fra alcune settimane.....
-il dozer LIEBHEER 764, che dovrebbe arrivare entro tutto l'anno prissimo...
-il cat 299 bruder potenziato e reso dinamico l'anno prossimo..
-infine sta pala gommata qua che si posizionera giustoo in mezzo,
parliamo di gennaio-febbraio del 2013....( se non arriva la fine del mondo)....
ed ora un po di notizie al riguardo!

[wedico73]

Il mezzo anche questo non sara' di mia produzione, ma bensi' fa parte di un progetto studiato e in parte gia assemblato da un altro mio carissimo amico,
in realta le foto che vedrete fanno parte si del progetto, ma di quello che noi chiamiamo .." muletto" !
infatti una volta terminato il prototipo, lo si testera' per un po...nelle sue parti sia meccaniche , che idrauliche, ( impianto autocostruito) non ultime elettriche ....
una volta fatto le dovute verifiche ne dovrebbe arrivare a partire da fine anno, alcuni esemplari per altrettanti amici e non...
....fra i primissimi anche a me!

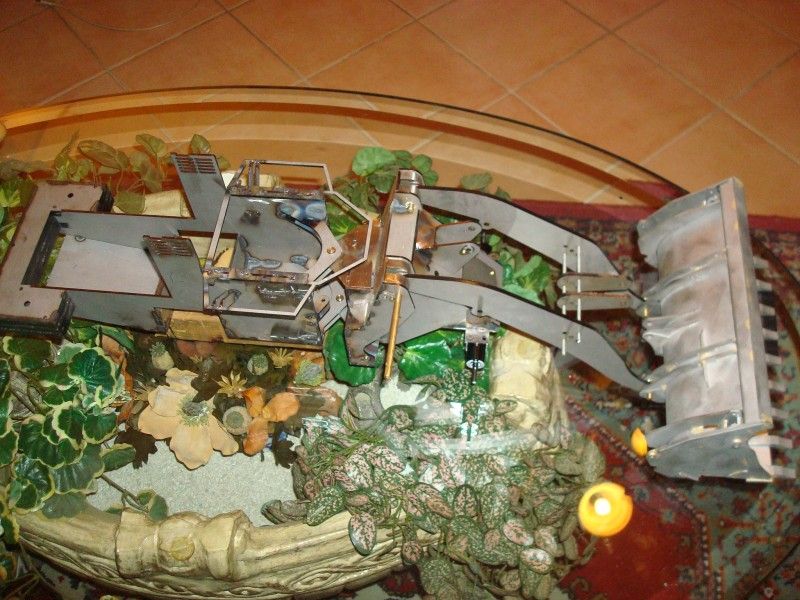

la gommata è tutta in ferro saldata a Castoli,
il peso si aggirerà attorno ai 11-12 kg.
la trasmissione non sarà fatta con i motoriduttori come Stahl, ma ci saranno i ponti,
in oltre volendo si potrà montare anche il cambio a 2 marce
l'idraulica sarà la mia,
una cosa nuova sarà la benna mordente
ed ora un po di foto!
























per ora e tutto....
vi tengo aggiornati!!!!
ciau'

[wedico73]

...Stasera mi sono arrivati gli ultimi aggiornamenti. sulla idraulica. davvero interessante, a presto con le nuova foto!

[wedico73]

lavori proseguono....

quasi finiti i martinetti dello sterzo e del sollevamento

martinetti dello sterzo hanno pistone da 14 mm. e stelo da 6 mm.

quelli del sollevamento hanno pistone da 14 mm. e stelo da 8 mm.

quello della benna che si vede nell'ultima foto ha pistone da 16 mm. e stelo da 10 mm.,
lo devo ancora finire perchè sto apsettando la benna per la misura.

[wedico73]

I lavori procedono alla grande!!
ecco le news...

la benna mordente dovrebbe assomigliare a questa...






eccola...











e non finisce qua...

i miei mezzi sono entrati tutti nel vivo della costruzione......
a presto con altri aggiornamenti!
cia'!

[Ale-volvo]

Che bello!! Procedi molto velocemente nonostante la difficoltà di saldare precisamente il metallo nelle posizioni giuste e così precise. Io non ce la farei mai!!
Complimenti ancora

[wedico73]

grazie Ale.....
in realtà il progetto lo,sta facendo un mio amichissimo.....
anche se io lo seguo come se fossi con lui!!!!
tu piuttosto ma ké fine hai fatto????

[Ale-volvo]

purtroppo non ho più tanto tempo con la scuola e impegni vari di continuare il mio diorama ma recupererò questa estate!

[wedico73]

benissimo.....
vedi di non. lavorare troppo pero!!!!

[wedico73]

piccole NEWS.....
i lavori continuano.....
di seguito un video della.." mordente in action".....
ormai davvero sono preso fra piu progetti....e le novita non mancano ...
non ci fermiamo mai....

[YT]http://www.youtube.com/watch?v=q4_P8NPjrCM[/YT]

quella benna li' mi apre tanti nuovi scenari da demolizioni ed affini....
mi sa che lavorera' manco a dirlo ..molto!!!

[wedico73]

NEWS....

aggiunti alcuni accessori, come il corrimano,...



ruote e cerchi definitivi....







presto altre news.....cabina ,cofano ecc....

..non ci fermiamo mai...

[wedico73]

ancora qualche piccolo dettaglio....
siamo alla prima mano di fondo , gia cosi si denota la bellezza tutta
di questa fantastica pala!!!

[wedico73]

NEWS.......la colorazione finale dovrebbe essere questa!
in verita non so se anche la mia.....sara' cosi o meno....starei optando per un altro colore...vedremo!





questa la benna mordente ....un autentica novita....e anche molto bella aggiungerei......





a prestissimo con altre novita.....ciau

[wedico73]

....eccoci con la pala finita o quasi esteticamente....
manca le decals, e va ancora sistemata tutta l'idraulica.....










......tobe continued...

[marcone96]

Ti mancano dei siger sui perni del braccio

[wedico73]

Ciao Marcone, più esattamente ???? non ho ben compreso cosa sono i siger,

[marcone96]

Scusa seeger Quelle specie di semi tabelle che bloccano i perni e nn li fanno uscire questi. https://www.google.it/search?um=1&hl...SGRmNLxSp051M:

[wedico73]

Capisco ma tieni presente che le foto sono di massima.....
come detto ancora mancano delle cosette, tuttavia se ho ben capito io le chiamo semplicemente molle....

[wedico73]

aggiunti altri particolari!

[wedico73]

ECCOMI QUA....
partiti i lavori per la WA 500 versione 2

la macchina rispetto all'originale ( I versione) e un po diversa
sono già state apportate delle modifiche sia estetiche che strutturali assieme
a livello della cofanatura posteriore come griglie, sportelli ecc.
-probabilmente anche la trasmissione subirà una totale modifica,
-anche la benna sara tutta nuova !!













a presto con altre News....

[wedico73]

Il nuovo gruppo trasmissione....








Nuovo mozzo per i cerchi della Premacon











Ci sentiamo alle prossime novita!

[wedico73]

Iniziamo a vedere anche il corpo macchina partendo dalla nuova benna mordente....niente da dire BELLISSIMA!!!!!









E non finisce qui....

[wedico73]

Un po di saldature TIG, un po di lamiere messe a nudo...e tutta la bellezza del mezzo che sta nascendo...
questi gli altri aggiornamenti del "WORK IN PROGRESS"...

[wedico73]

I lavori proseguono,

dato che il cerchio premacon assomigliava ben poco a quello vero,

e non andava bene per le gomme nuove più grandi,

si e deciso di fare anche i cerchi,

fatto il prototipo in acciaio,

poi a CNC verranno fatti gli altri

peso del cerchio 750 gr.

peso gomma 450 gr.

totale ruota 1.2 kg.


in questa foto si vede a sinistra quello Premacon e a destra il nuovo..













CONTINUA.....

[EmanueleMammoet]

1.2 Kg a ruota?? appena l'ho letto non volevo crederci!

[wedico73]

1.2 Kg a ruota?? appena l'ho letto non volevo crederci!

Ciao Manu, hai letto benissimo!!
se si considera che il peso finale della Pala dovrebbe aggirarsi intorno ai 15/16 kg.... una bestia che tirera come un mulo! allora vedi che non e un valore anormale il peso delle ruote!

[wedico73]

Aggiornamenti della paletta,
si sta avanzando alla grande a breve tante novita!!!!
partiamo con queste immagini che per tempo non avevo messo,
tutto procede bene il disegno sta venendo davvero interessante,
sono soddisfato!!!









a prestissimo con altre novita.....

[wedico73]

Qualche avanzamento,

sono arrivati i cerchi DEFINITIVI , prodotti cnc

qui sabbiati e pallinati, si corre veloci.....

[wedico73]

Con i miei potenti mezzi, ho trasformato in ARANCIO il colore Giallo tipico della Komatsu,
ed ho fatto questo piccolo fotomontaggio.....
ora premesso che la pala e quasi alla fase di colorazione, il mio eterno dubbio e se farla gialla....
o ARANCIO e che comunque tanto mi piace....
consigli in merito??

[wedico73]

Work in progress....
