Komatsu pc800 lc 1:14

[Virtual Maker]

Salve a tutti,
Mi chiamo Luca, sono nuovo del Forum! Volevo condividere con voi il progetto che sto creando da un po di tempo....
Un Komatsu PC800 LC in scala 1:14 ovviamente radiocomandato ed idraulico.

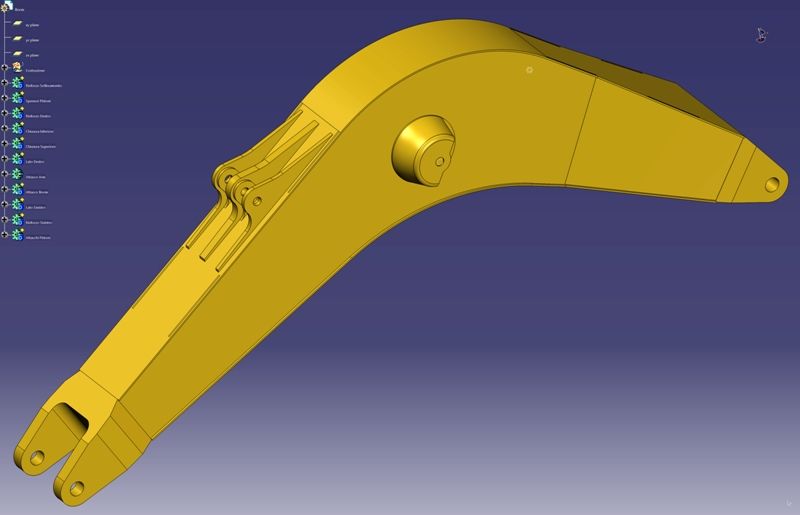

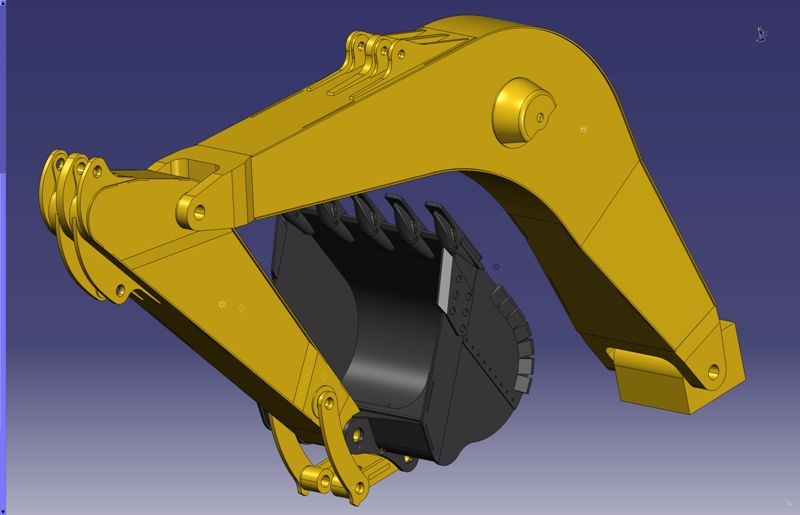

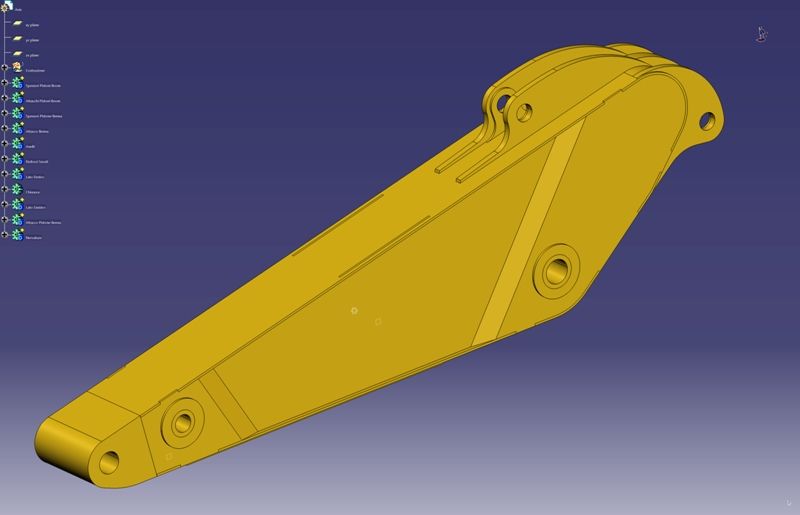

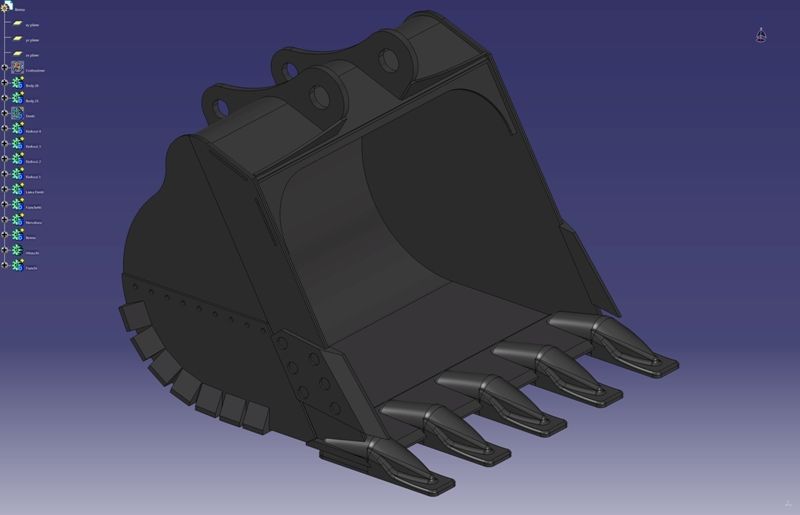

Come ogni gran progetto, ci vuole una gran progettazione.... e quindi giù di CAD 3D...

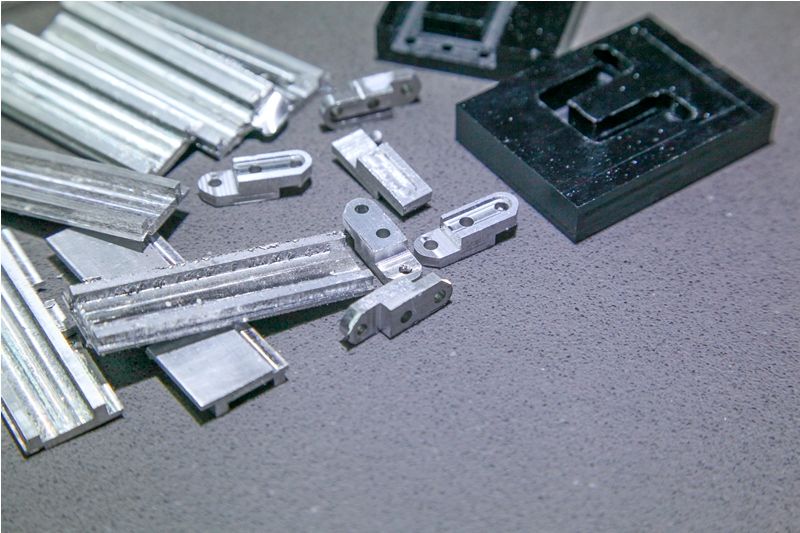

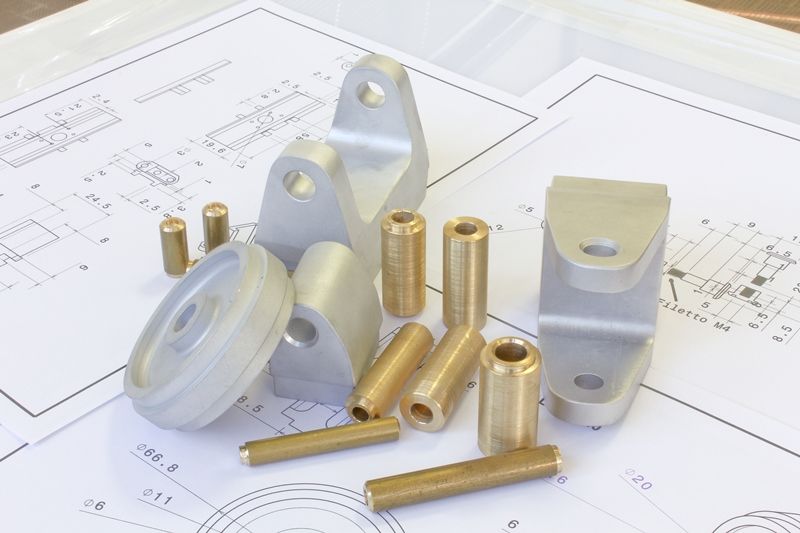

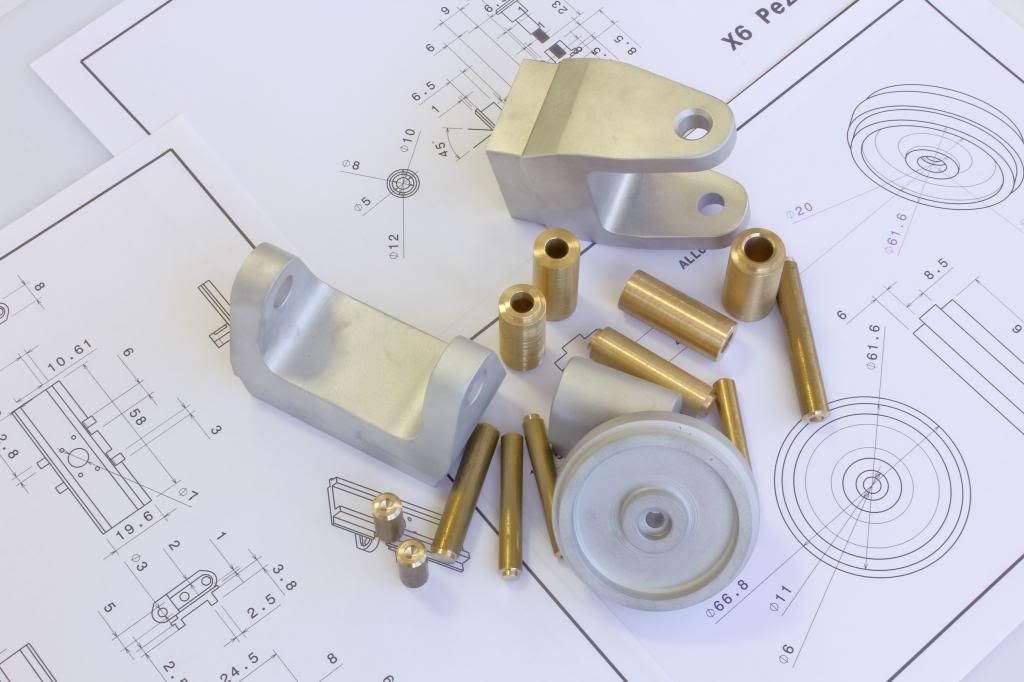

Questi sono i primi pezzi che son stati fatti, gli attacchi dei bracci e le ruote folli....

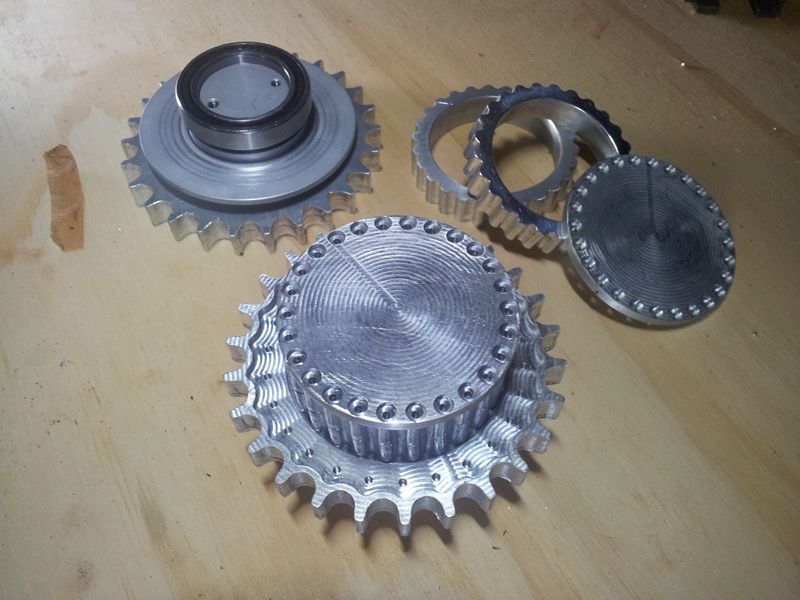

Le ruote dentate fatte per fortuna a CNC grazie ad un collega di lavoro compassionevole!

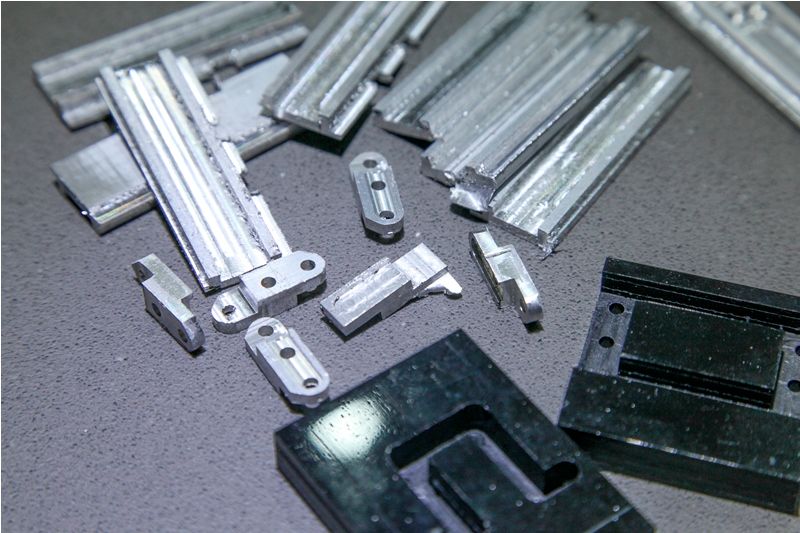

E i primi pattini fatti a mano con il sacrificio delle pause pranzo..

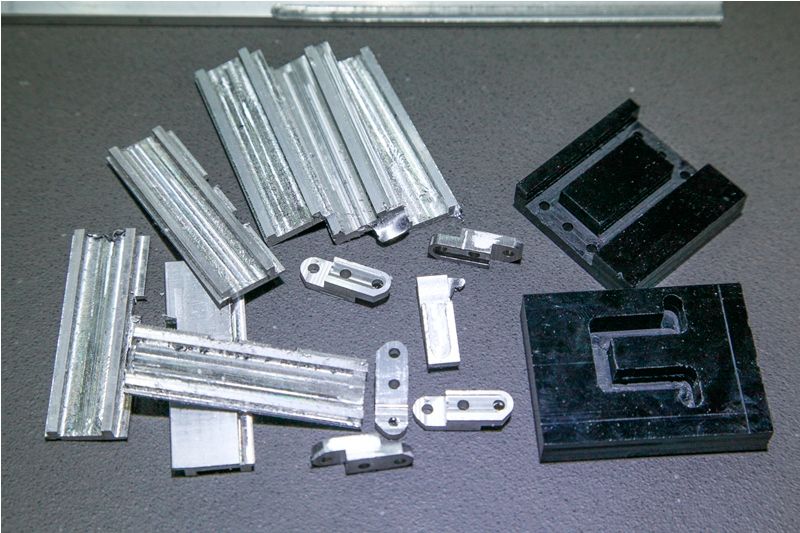

Le dime in plastica per fare i fori e gli smussi...

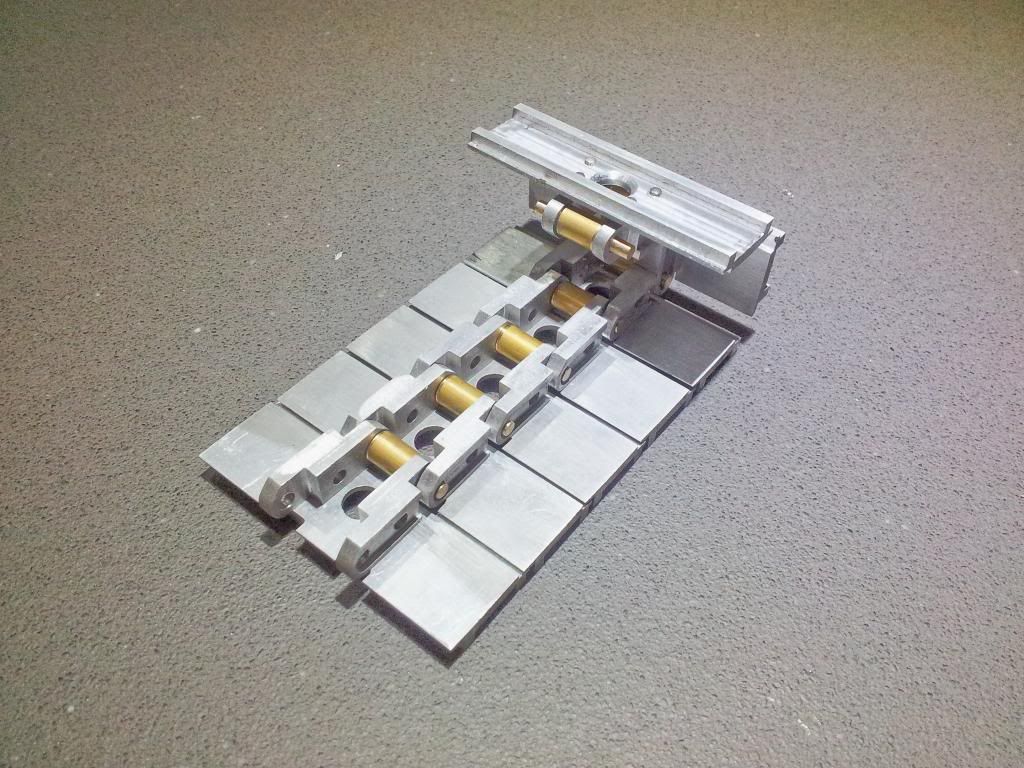

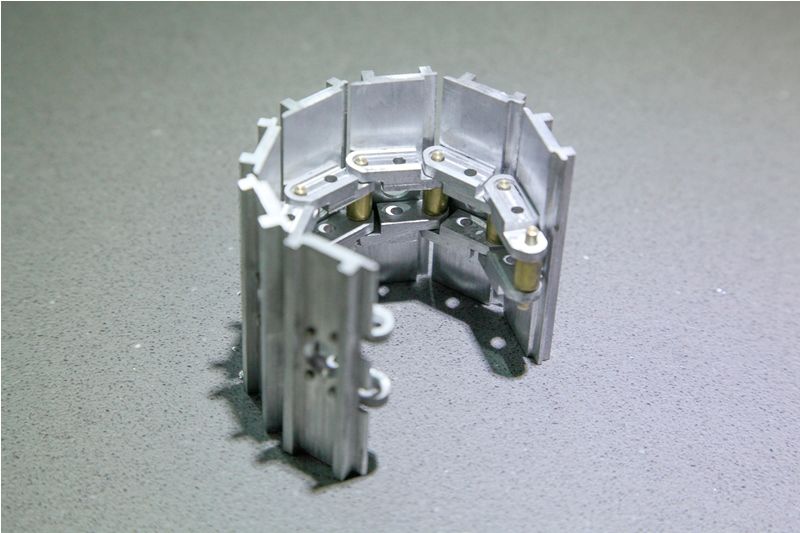

Primi pattini assemblati...






La mia fedele compagna delle pause pranzo...




A presto con altra "carne"....

[wedico73]

Ciao Luca....e bello leggerti anche qui....
sebbene da me lo sto gustando bullone per bullone , saldatura per saldatura, ..
non sono mai sazio del capolavoro.....

COMPLIMENTISSIMI...

[mikitammmt]

Bellissimo lavoro. Ma quando ci metti a fare un cingolo intero ?

[Virtual Maker]

Ciao Raffaele! Grazie per i complimenti!
mikitammmt.... in effetti ci vuole molto tempo e costanza a fare un cingolo intero.... ma il risultato premia!

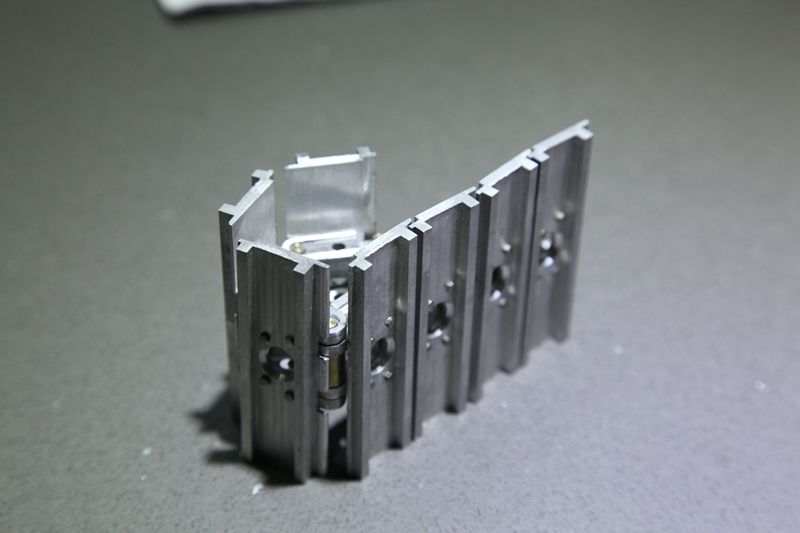

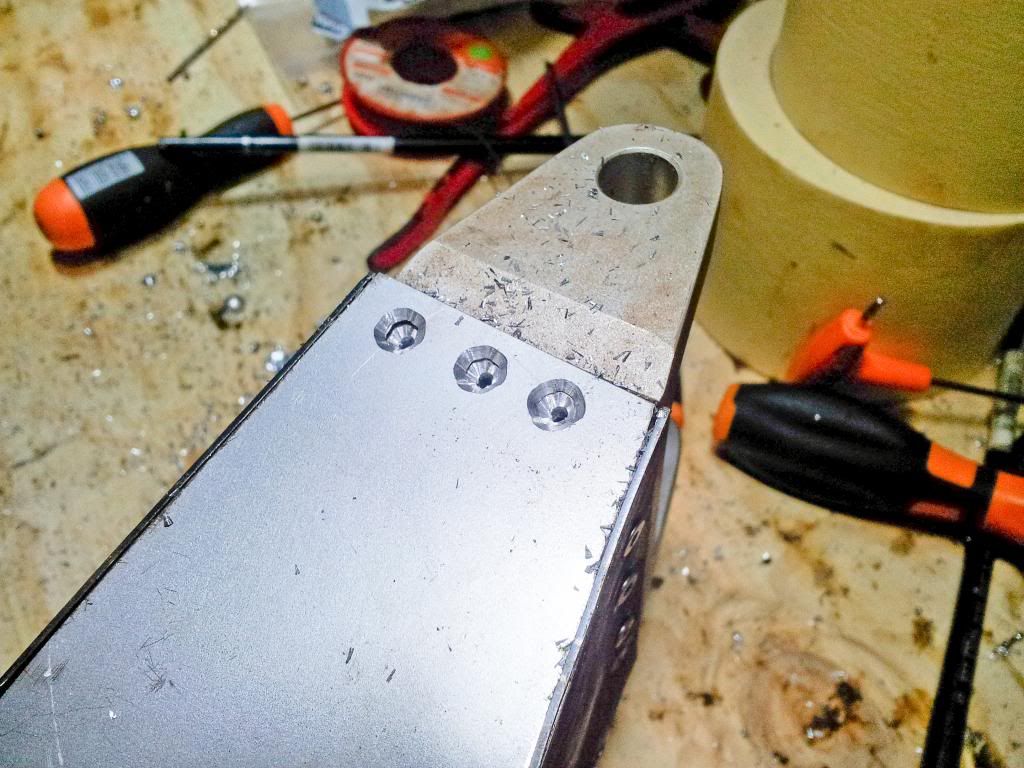

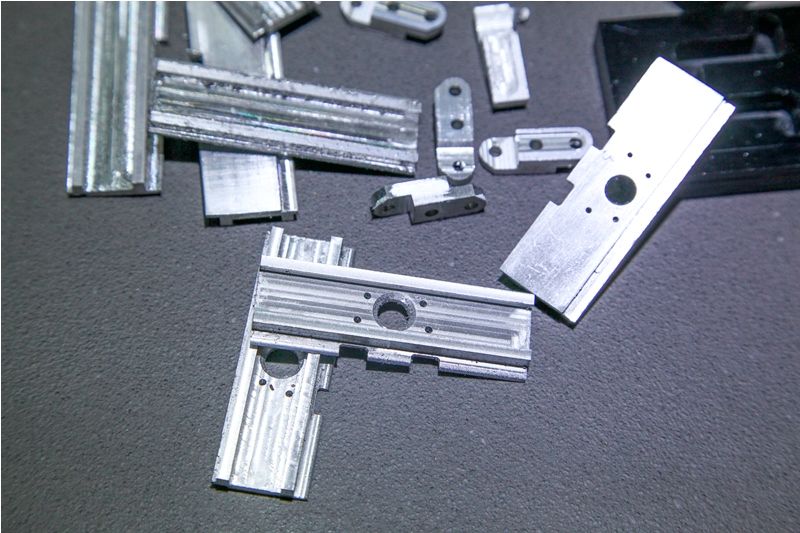

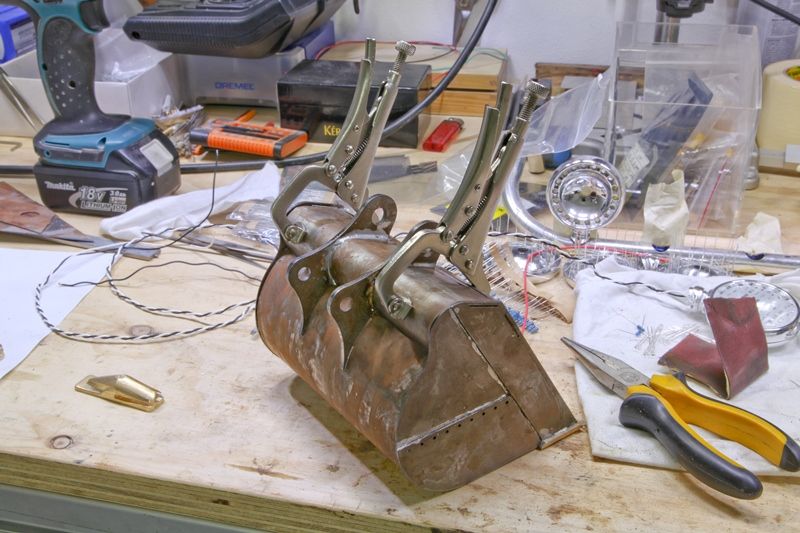

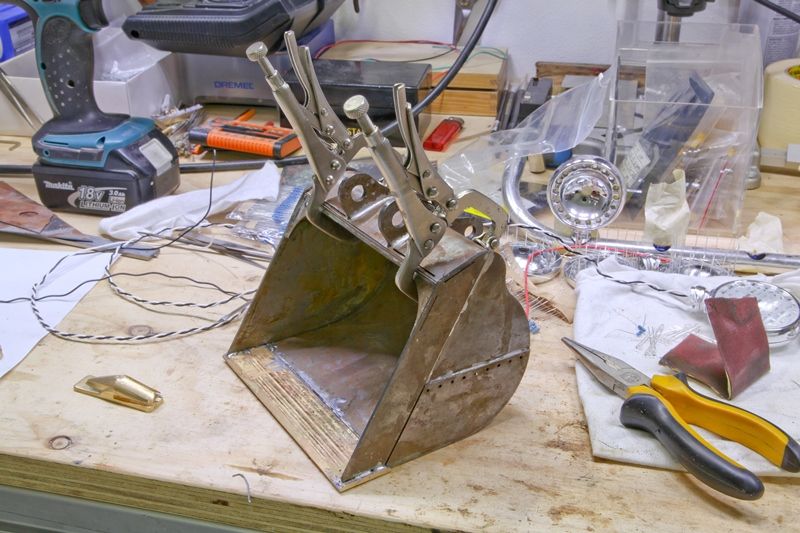

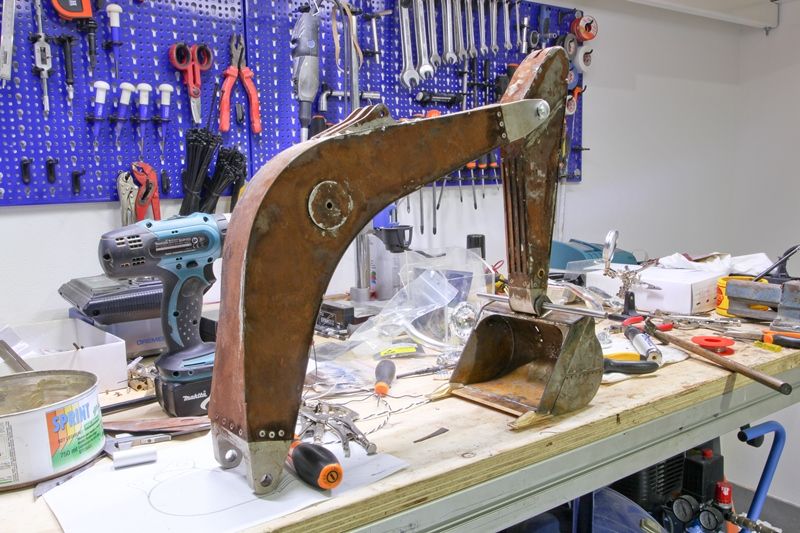

Si comincia l'assemblaggio dei bracci, i pezzi in alluminio vengono avvitati alle lamiere tagliate a laser....

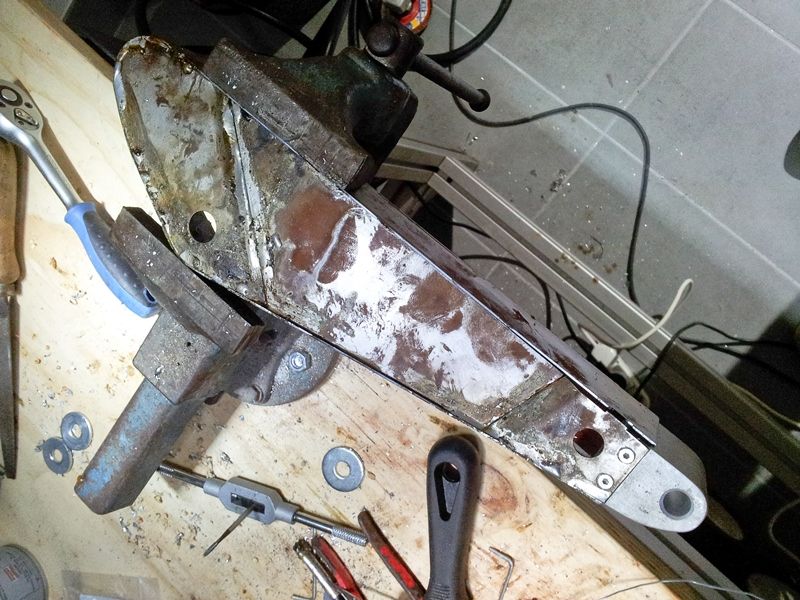

Questo è il risultato a non avere un trapano a colonna...

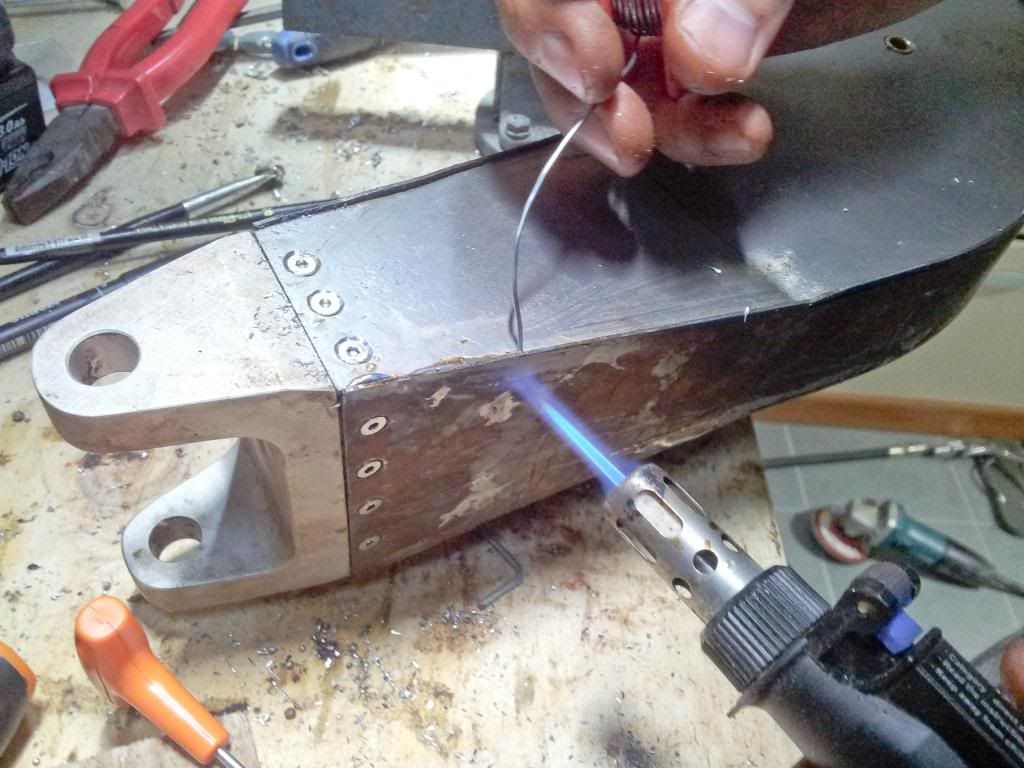

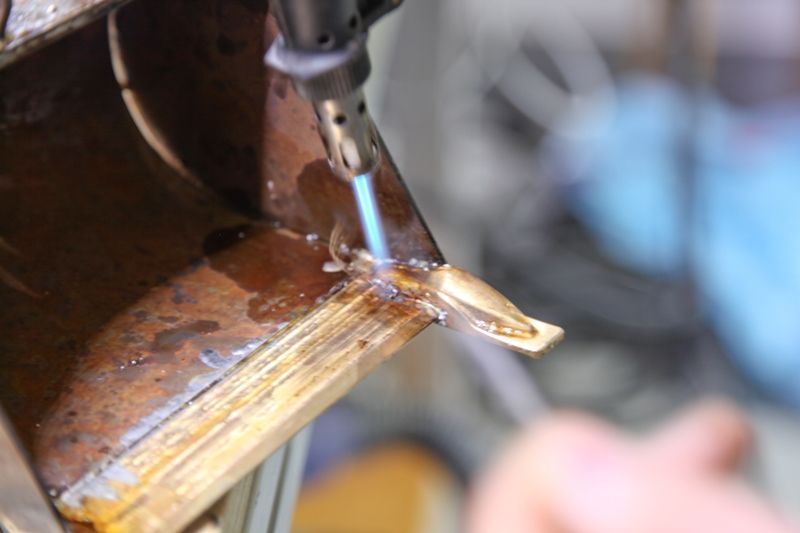

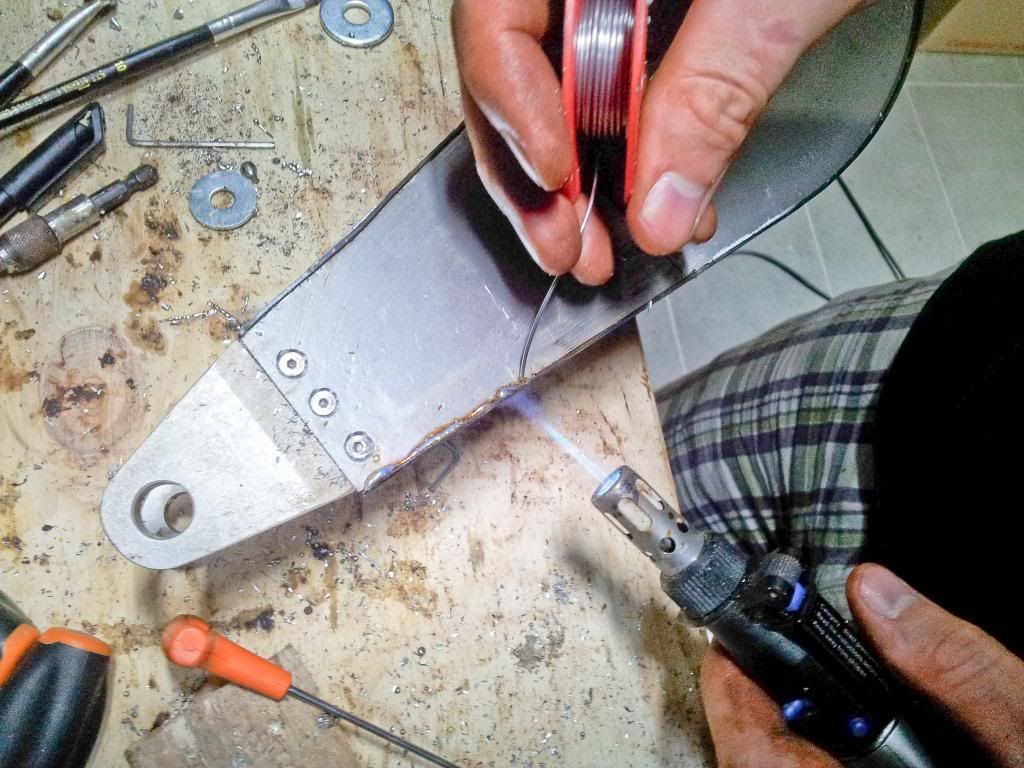

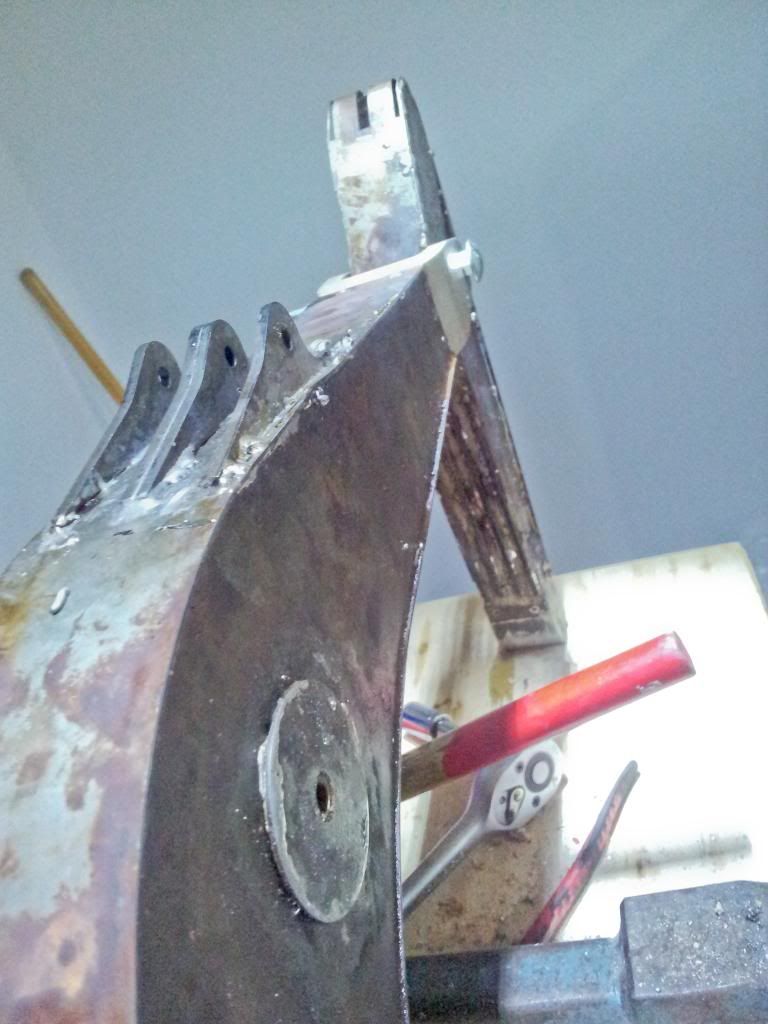

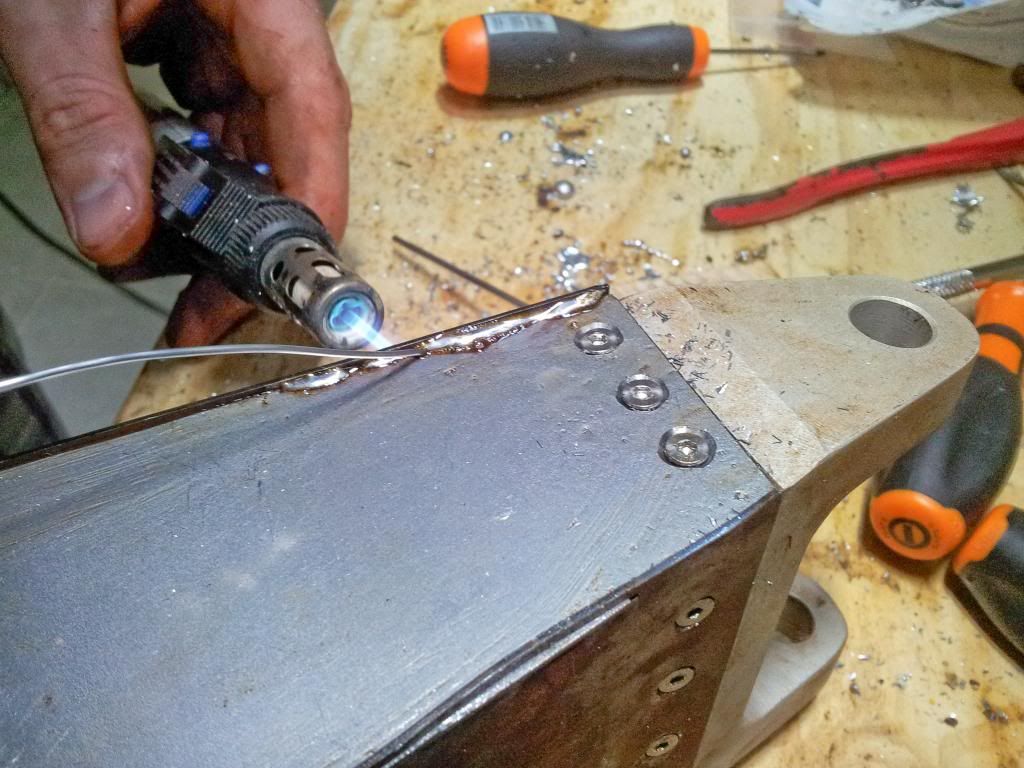

Va bhè l'importante è che tenga... quindi si salda un po' di ferro... disossidante a fiumi e stagno 60/40 e via....





Purtroppo il diossidante e il calore del cannello portatile.... danno sta marea di ruggine fastidiosa, ma mai paura... anche il cassone Emilcamion era così e poi.... quindi avanti e mai paura...

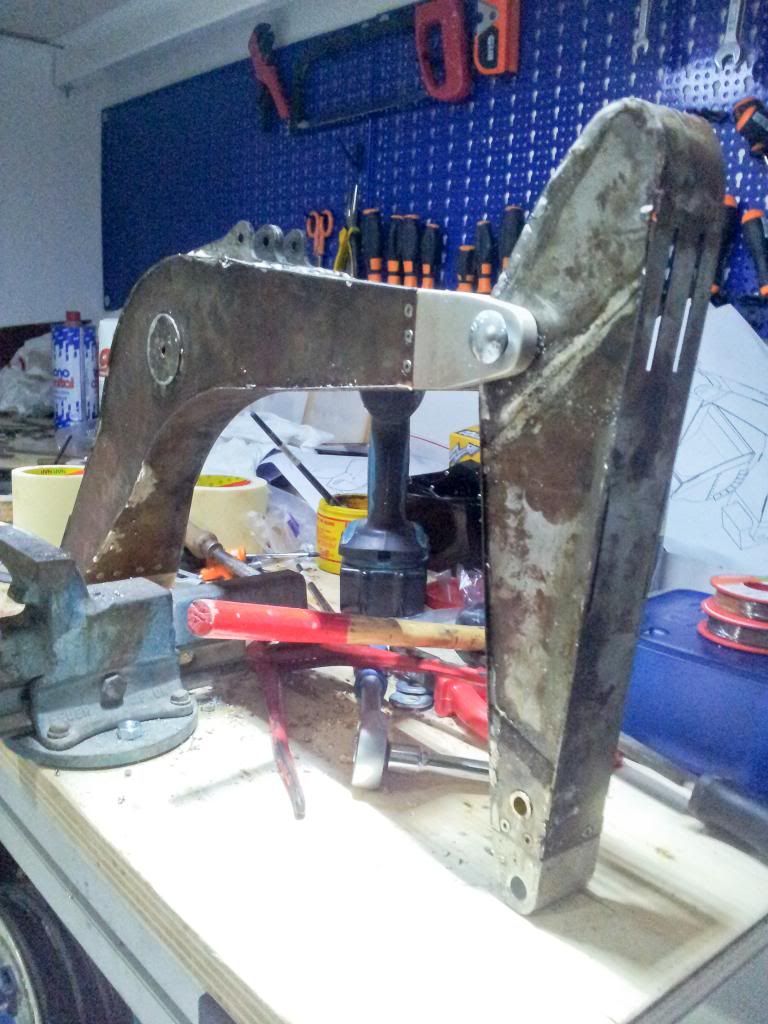

Prime prove messo in piedi, vedere come viene con un perno di fortuna....

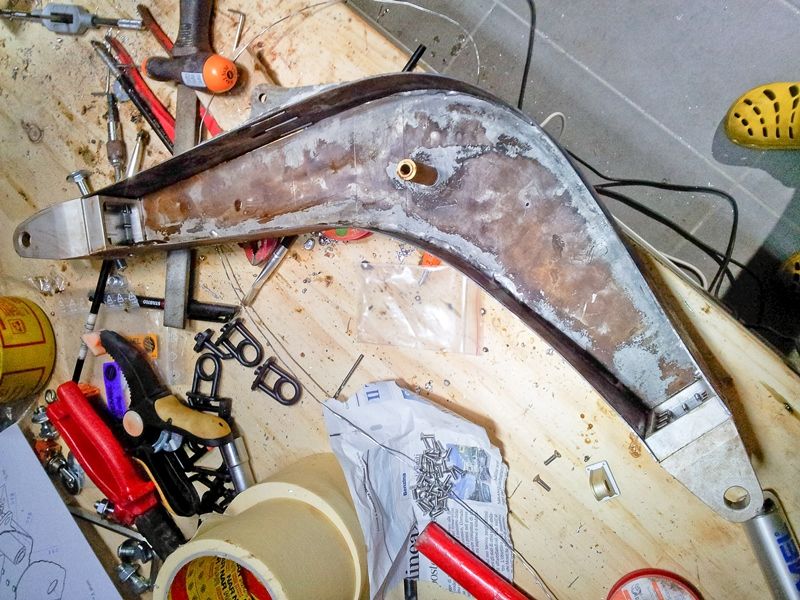

Grazie all'aiuto di qualche "santo" ... ho piegato a mano le lamiere curve ....





I denti son fatti a CNC...

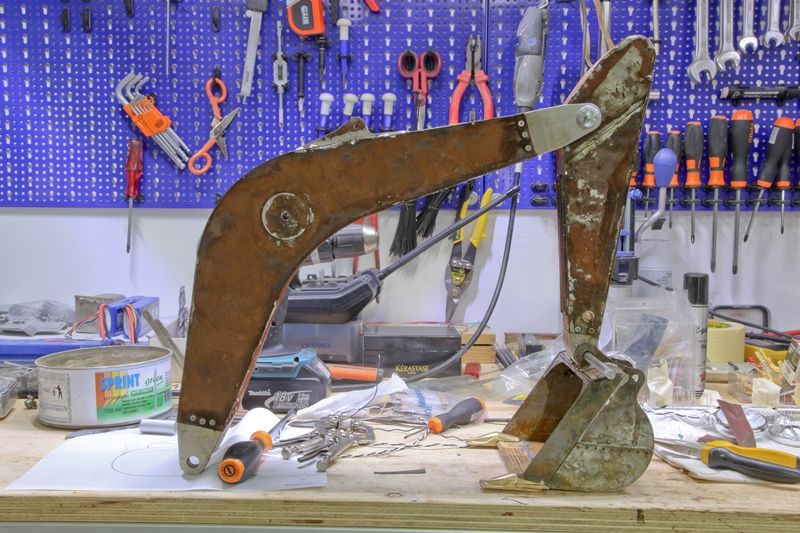

Prime prove di come sta assieme ai bracci...

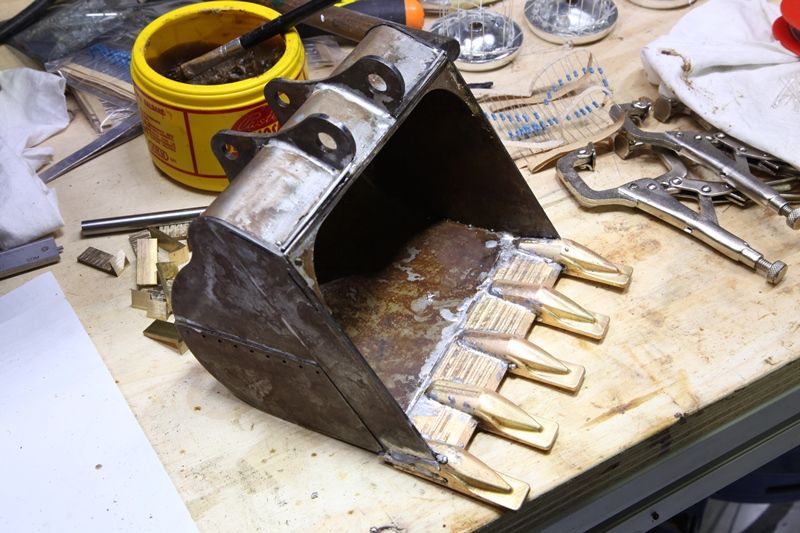

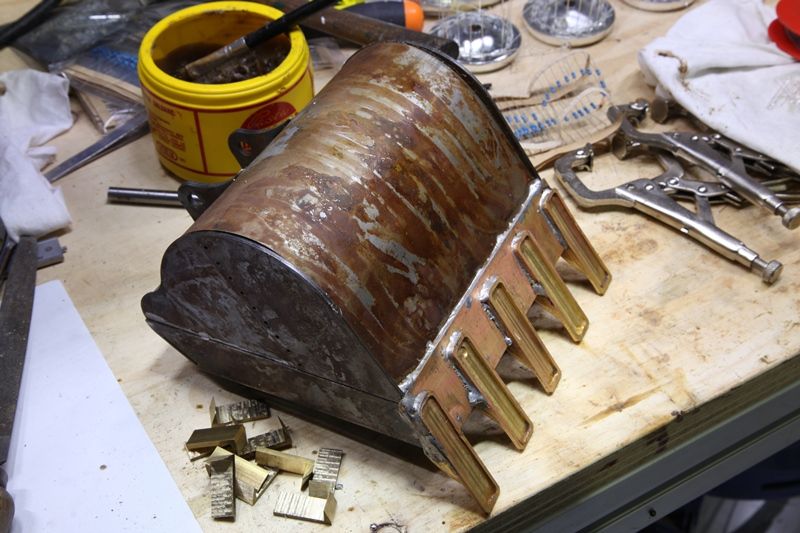

Bene ora aggiungiamo gli altri denti....




Che cattiveria.... mi esalta già... ma non è ancora finita.....

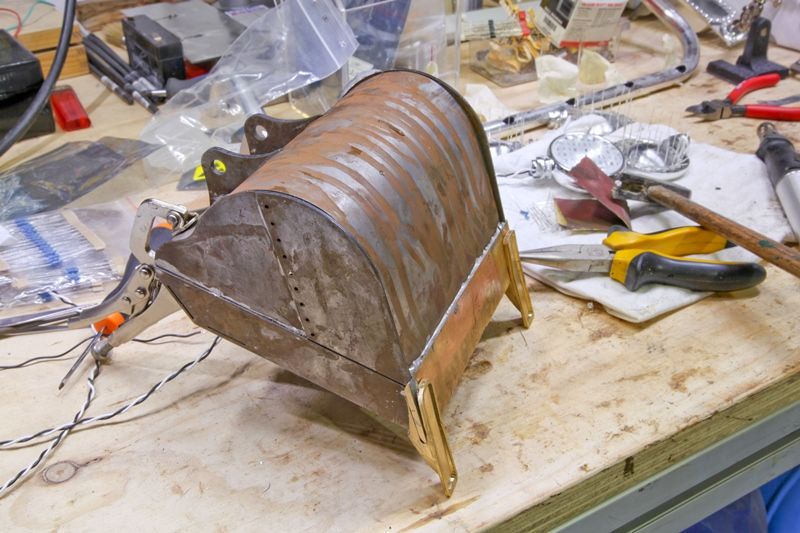

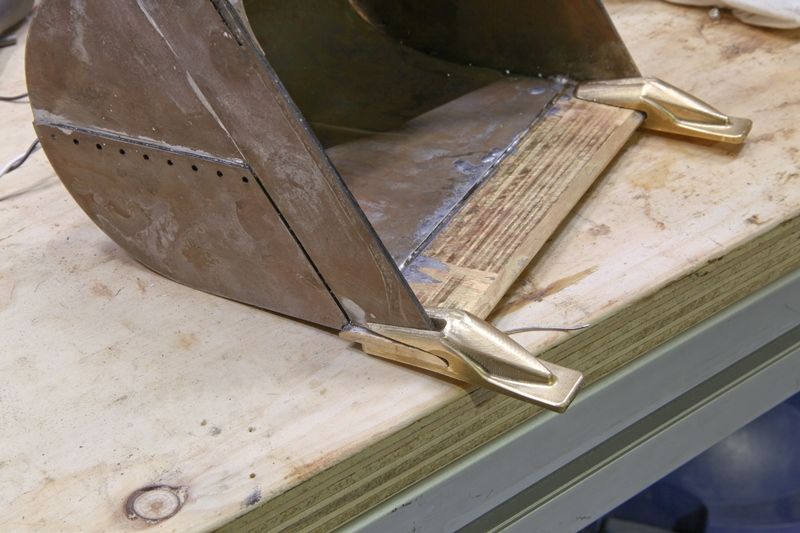

Deve essere l'allestimento da roccia e quindi...

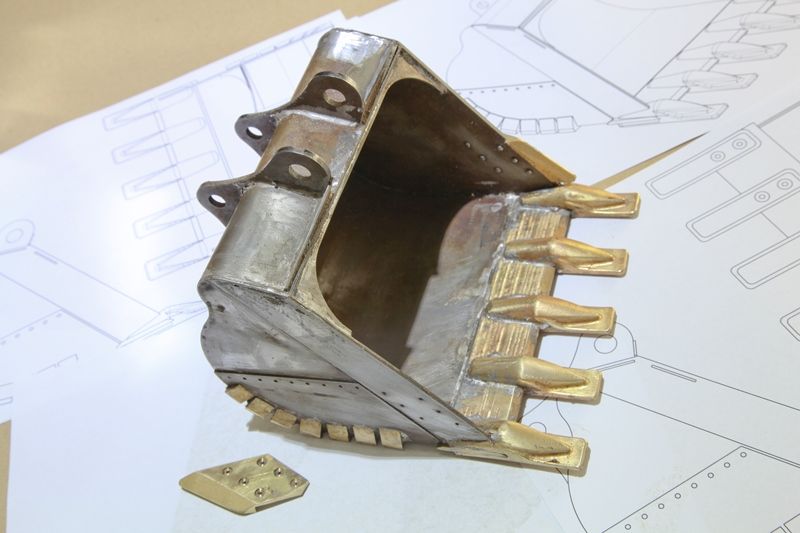

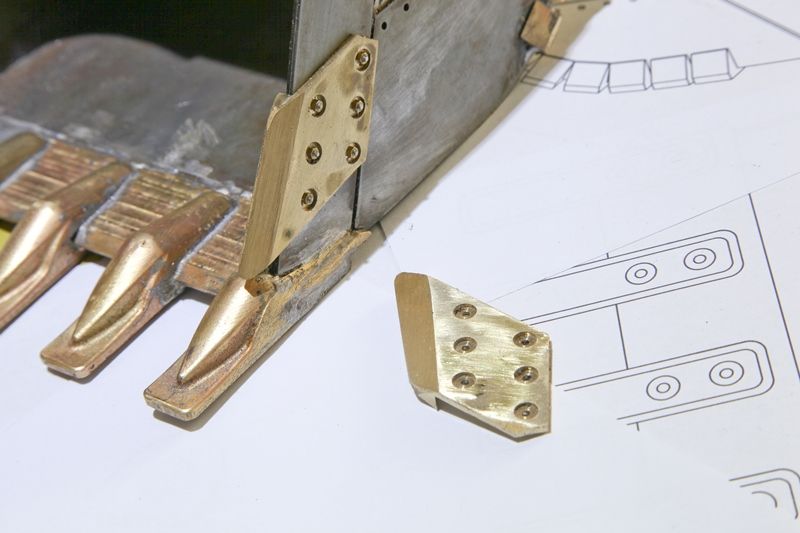

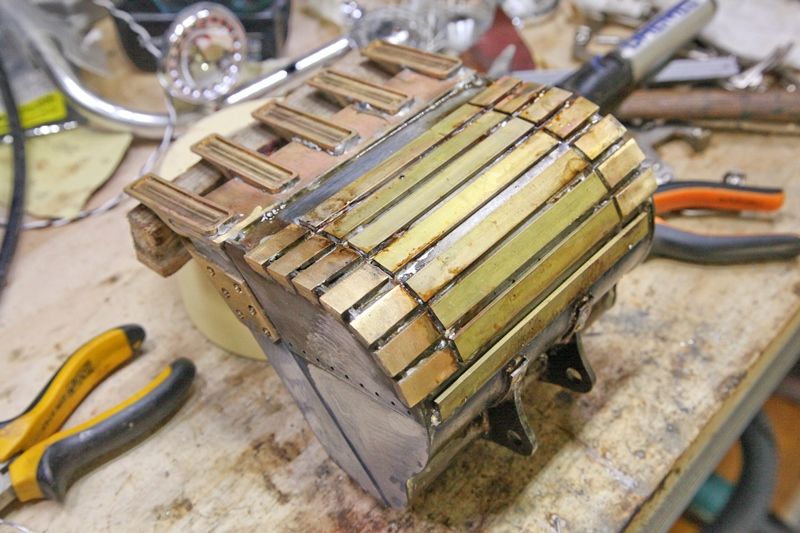

Rinforzi e denti laterali...

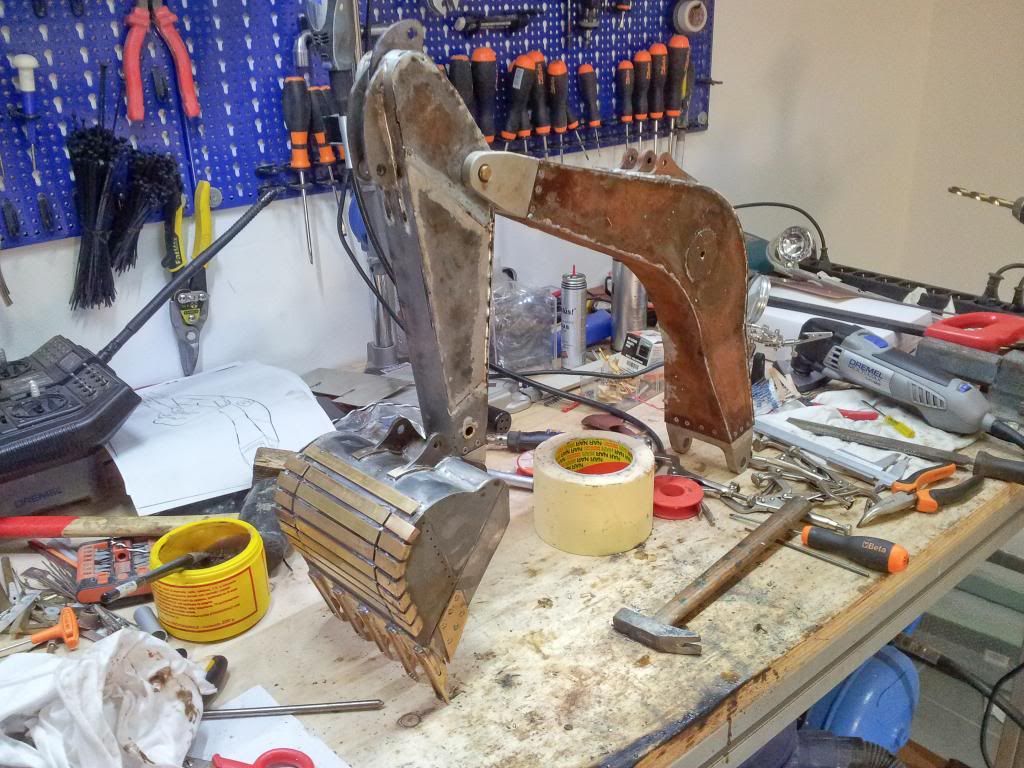

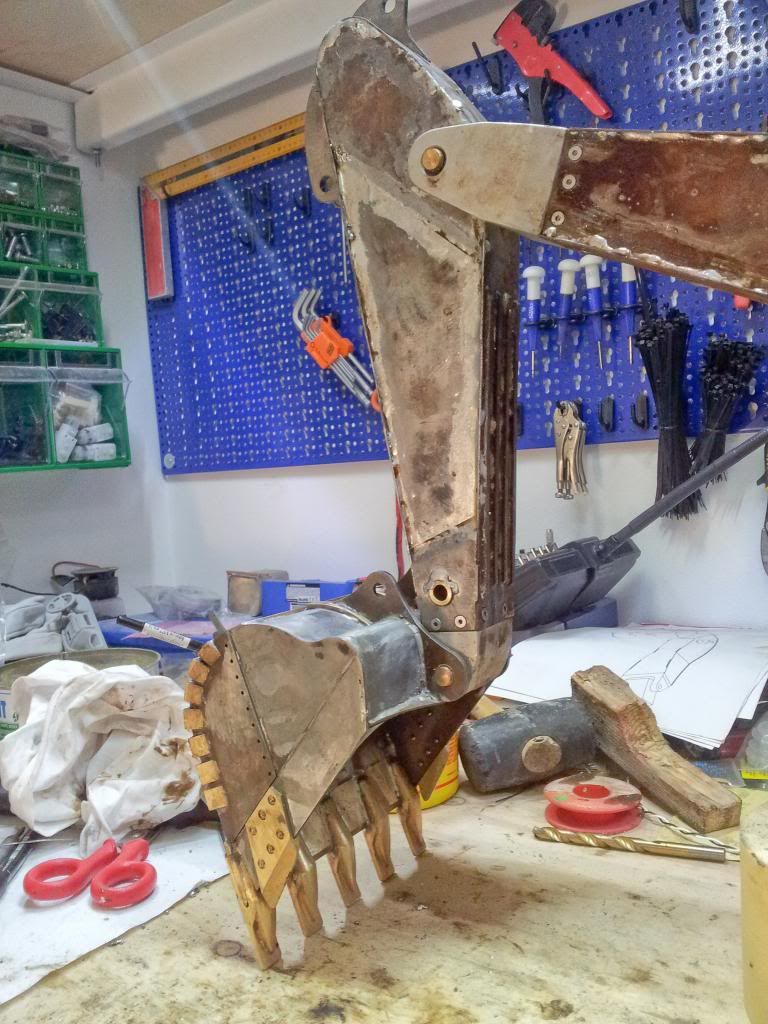

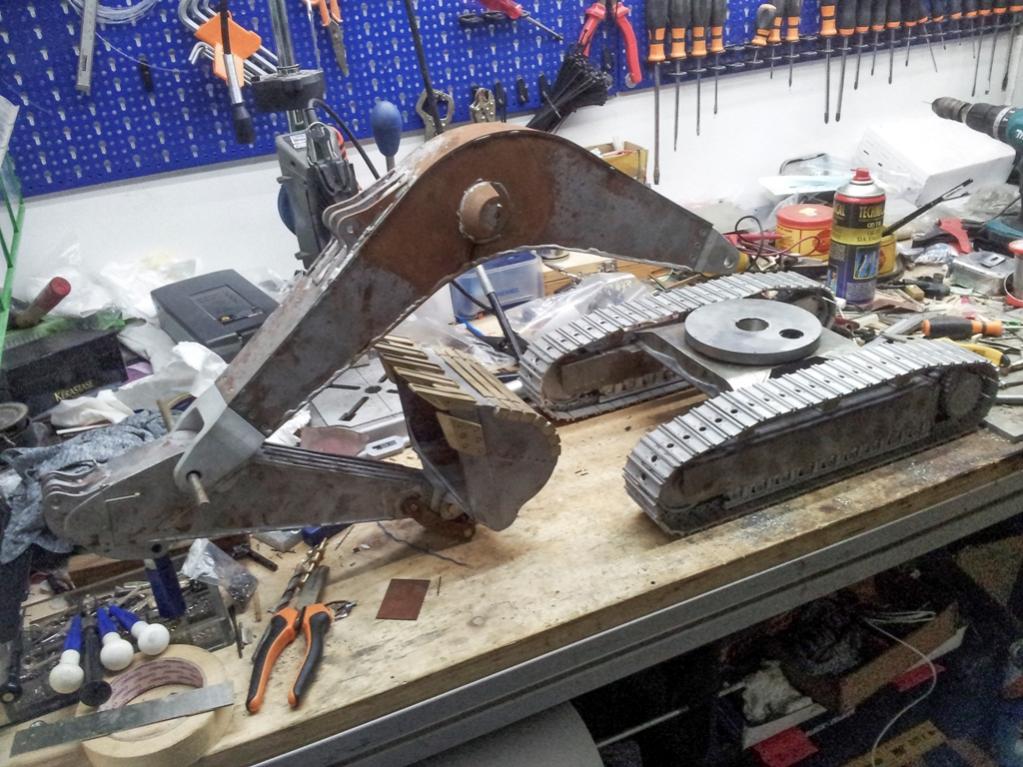

E assieme ai Bracci... sta mooolto bene.... come vorrei che si muovesse già.... uff...

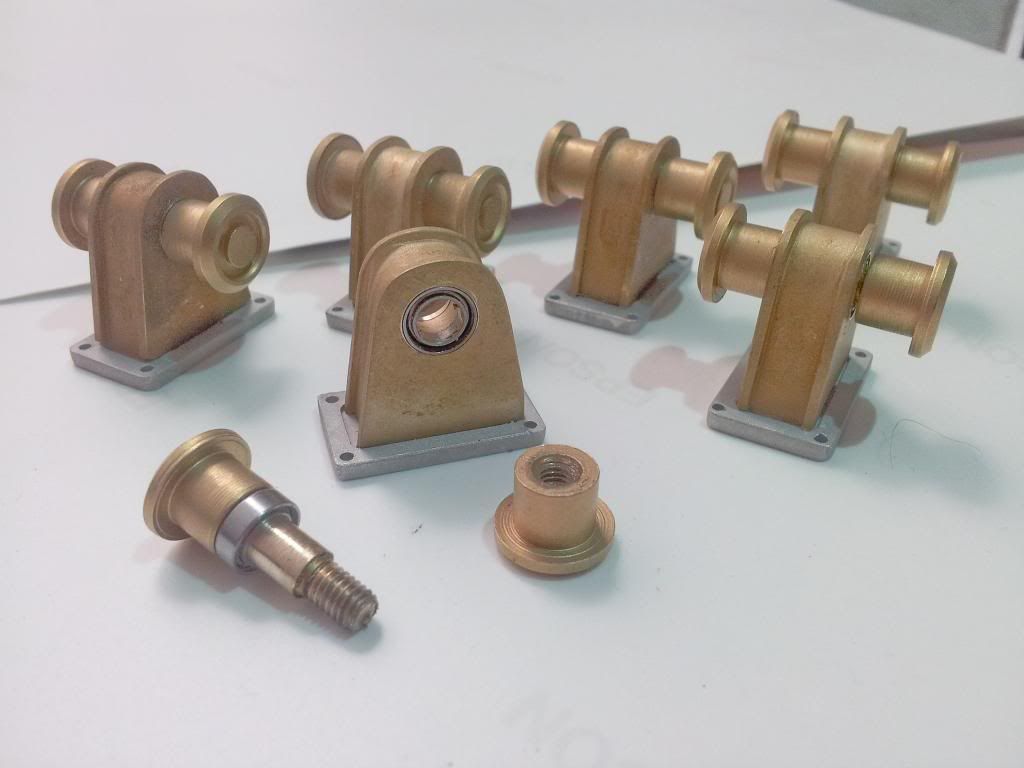

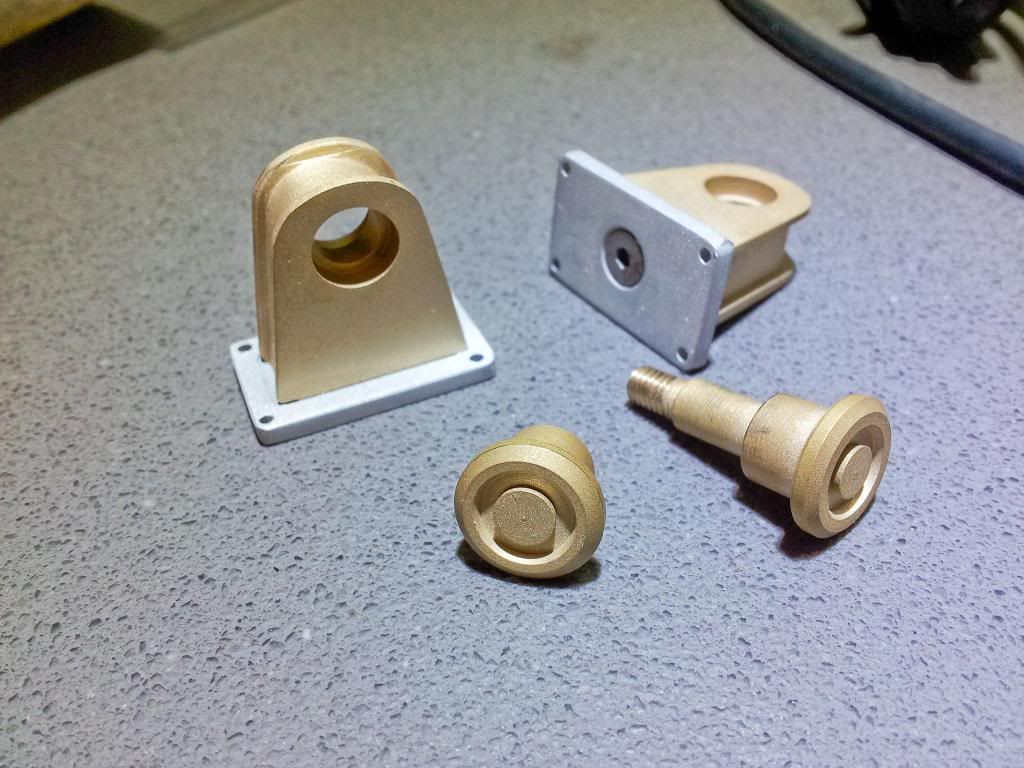

Questi sono fatti a mano, o meglio al tornio e in fresa e poi sabbiati! Il supporto assomiglia all'attacco del cassone S5 che ho fatto....

Ecco i rulli porta cingolo superiori....

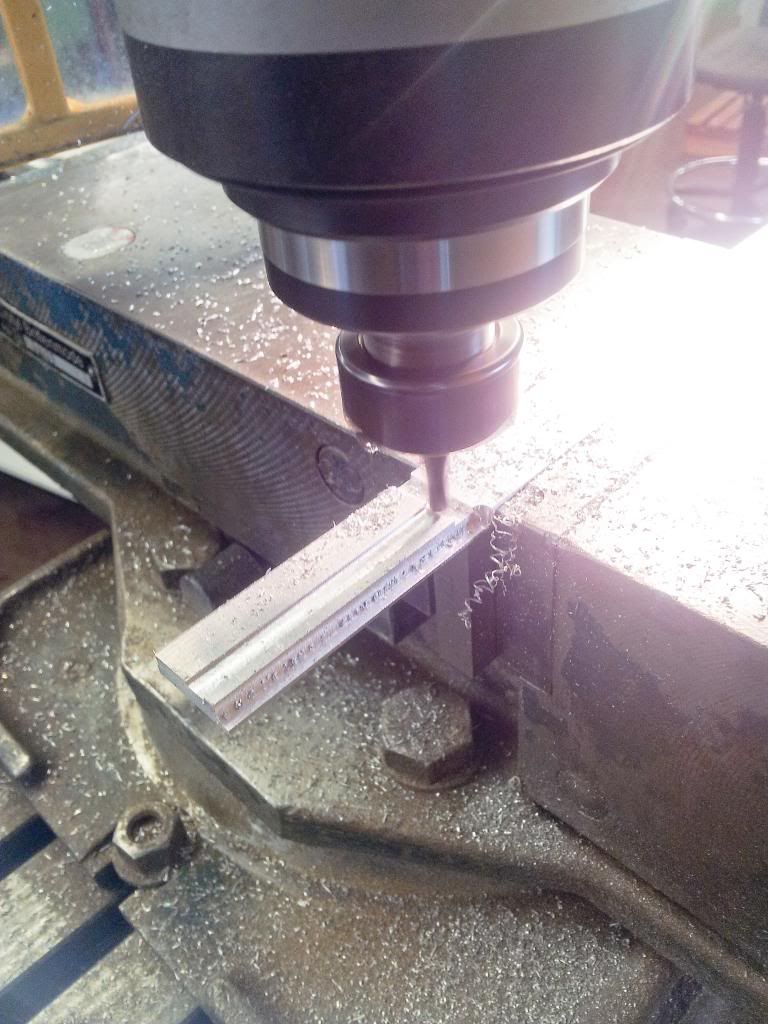

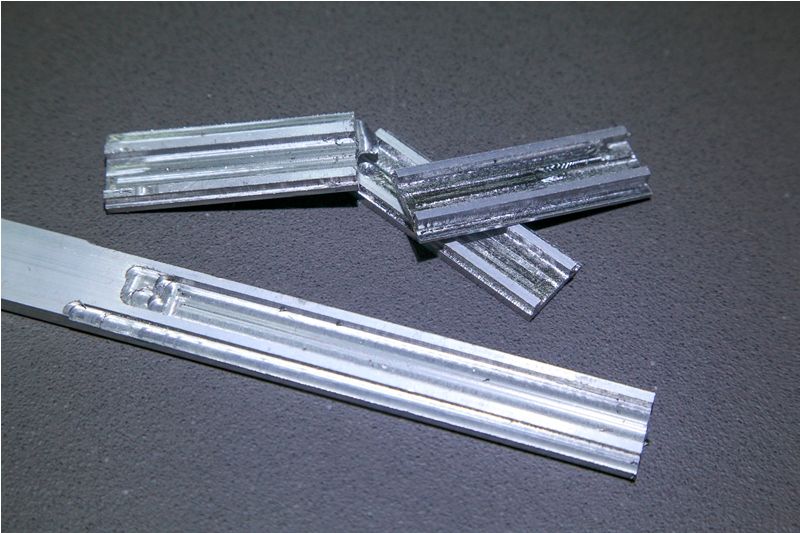

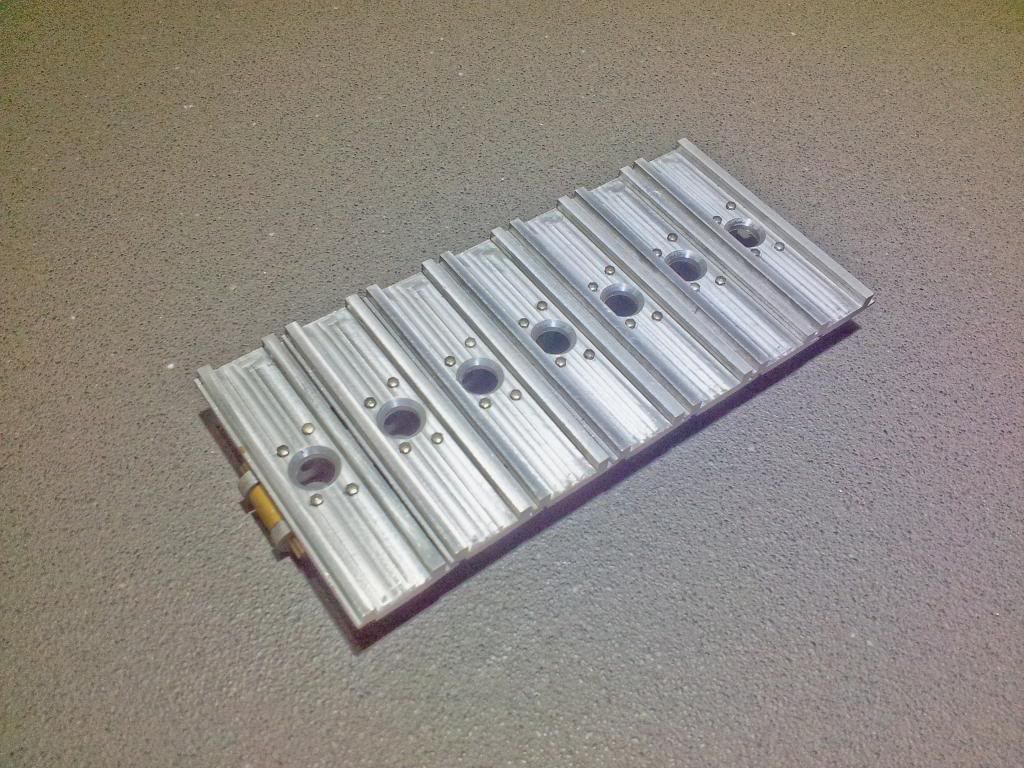

Oggi ho fresato 16 pattini.... sono in dirittura d'arrivo, mi mancano gli ultimi 32....
Poi mi metto sotto per l'assemblaggio.... anche li ci vorrà un bel po'.... impazzire di vitine...

[mikitammmt]

Bellissimo lavoro.
Per far venire le lamature belle lisce ,davanti alla punta ci metti un pezzo di stoffa.due tre strati .
Con il trapano a colonna e uguale.

[Virtual Maker]

Caspita... è un "pochino" che non aggiorno.....
...vediamo di dare una piccola accelerata....

[Virtual Maker]

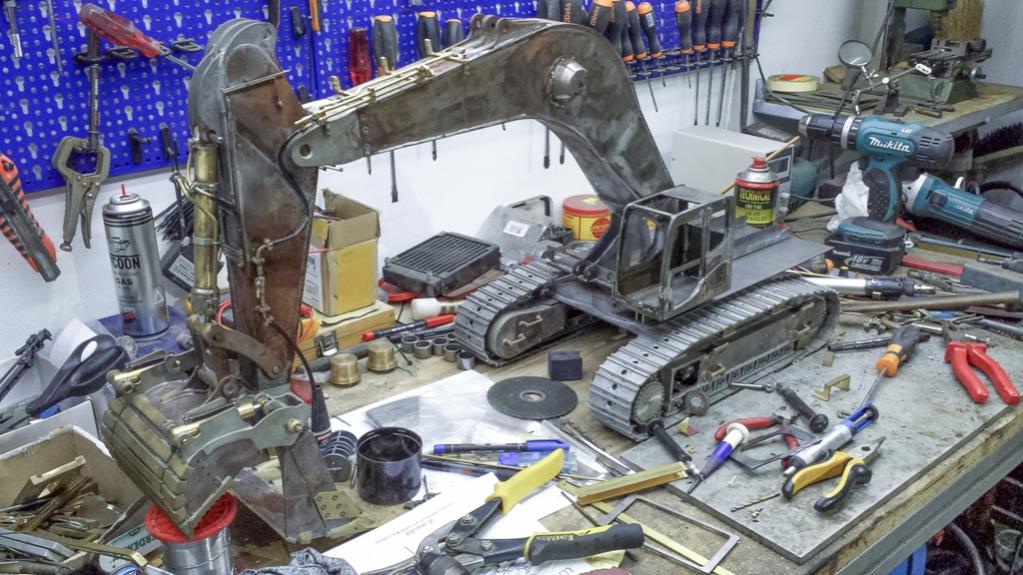

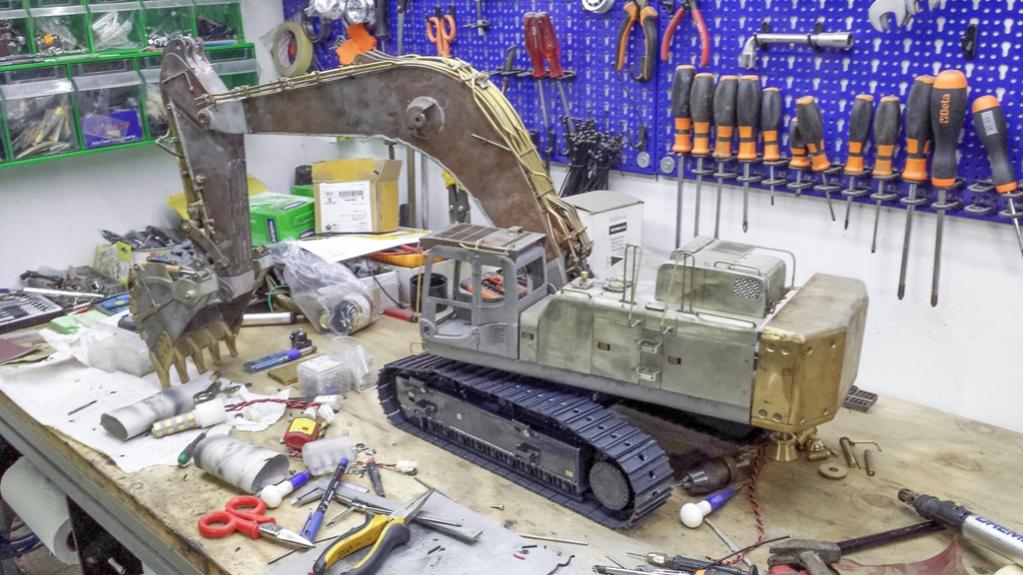

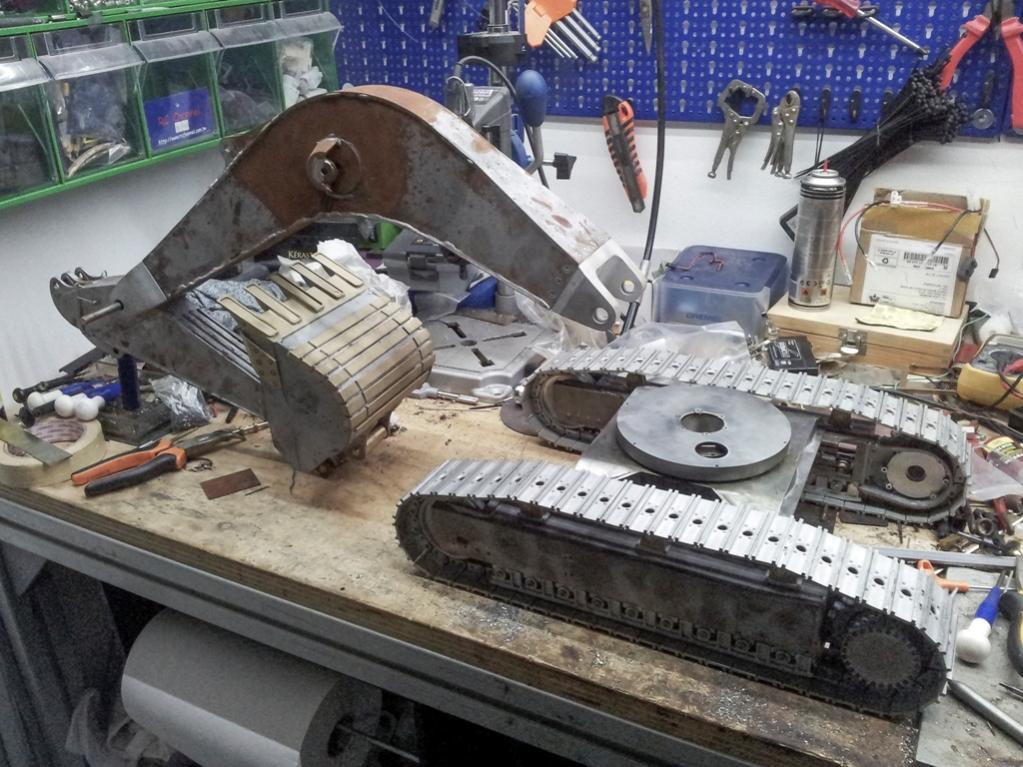

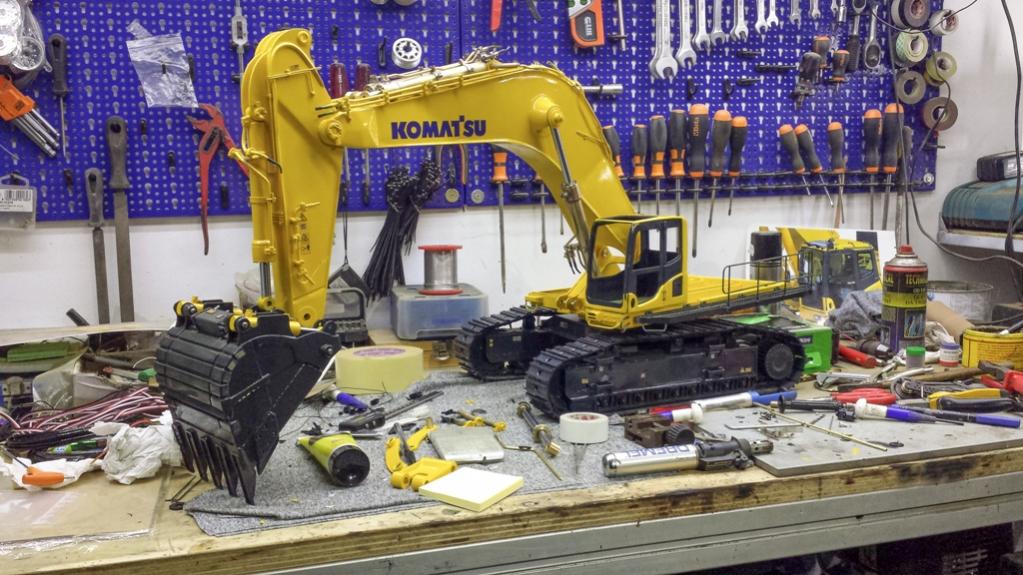

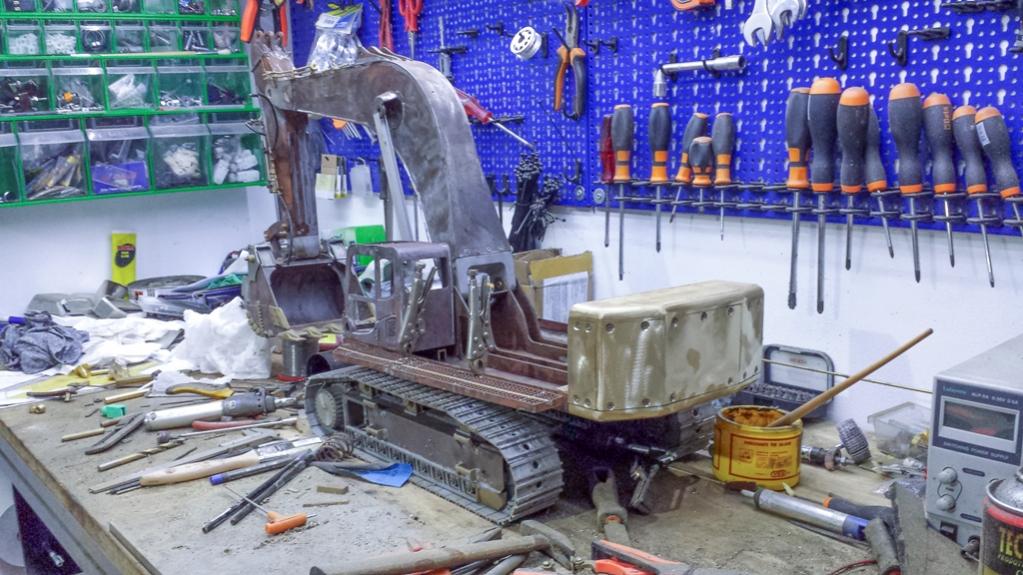

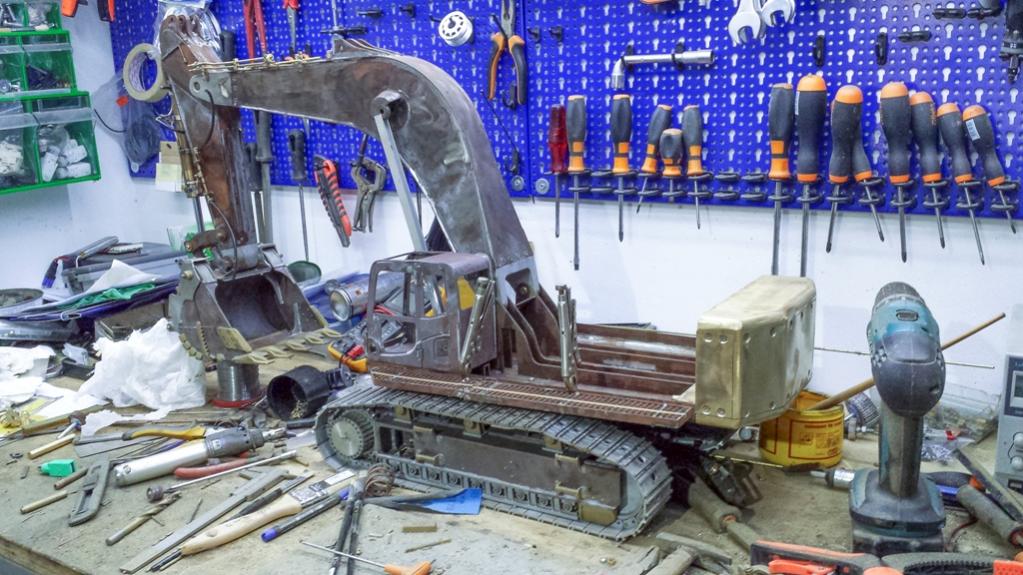

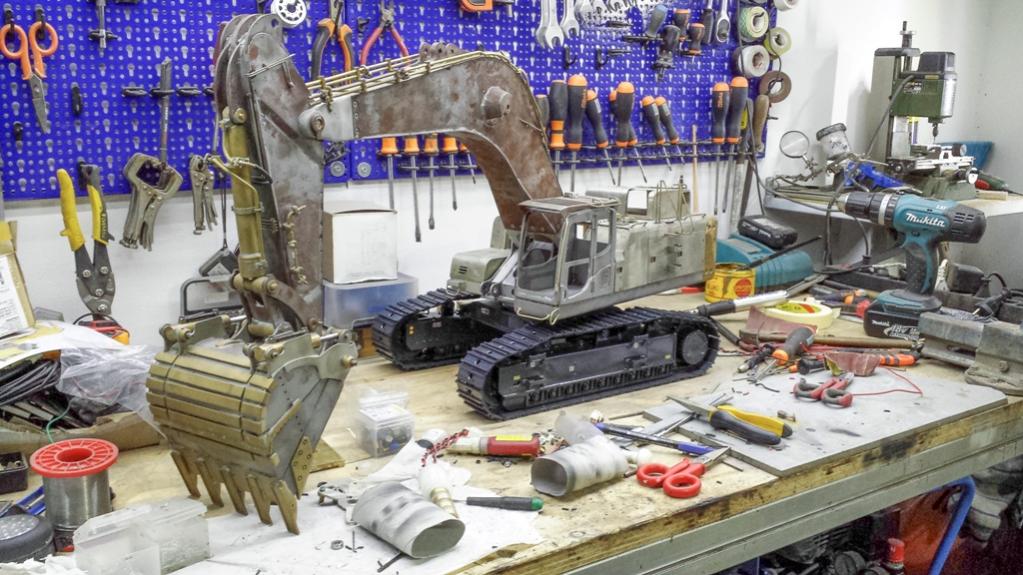

Altre immagini dei lavori fatti ad oggi....

[Virtual Maker]

Perdonate la mia assenza, ma ho sempre meno tempo, e non riesco a star dietro a tutte le cose, portate pazienza.... ciao a tutti

[Massimo Vescovi]

Una sola parola...fenomenale! complimenti,veramente fantastico,bravo.

[CAT320]

Mi associo... un altro capolavoro di ingegneria

[Virtual Maker]

Grazie di cuore Ragazzi!

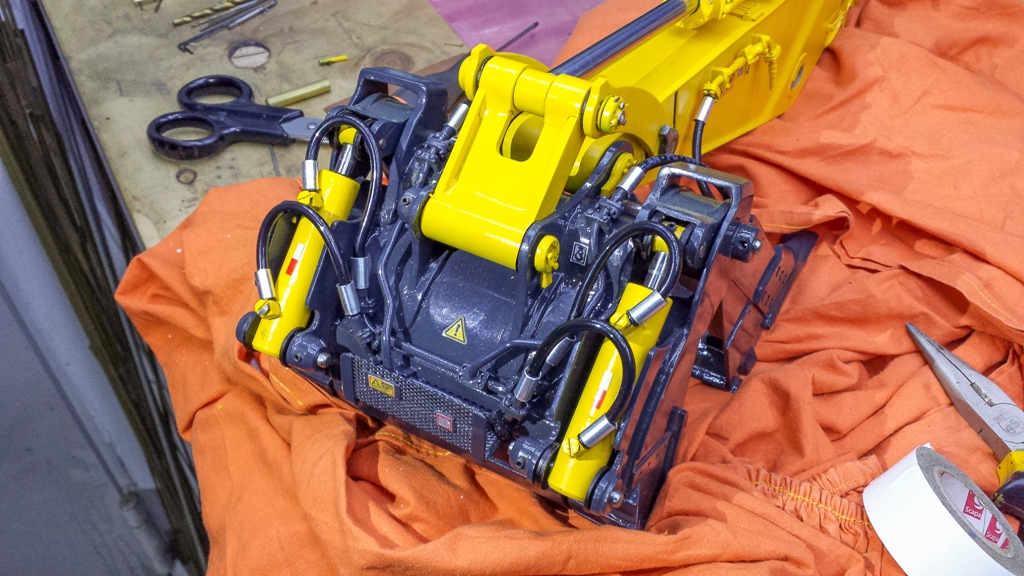

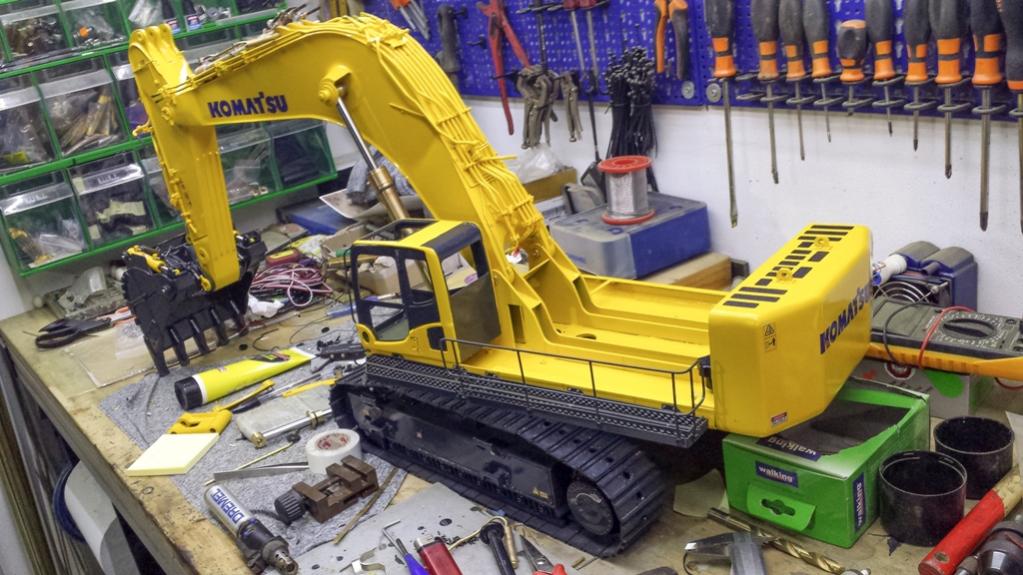

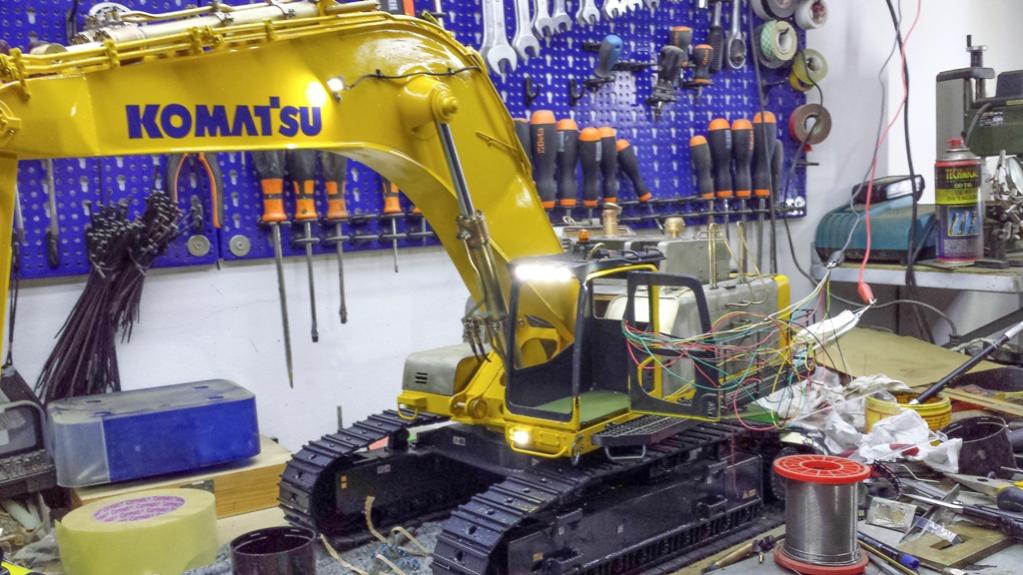

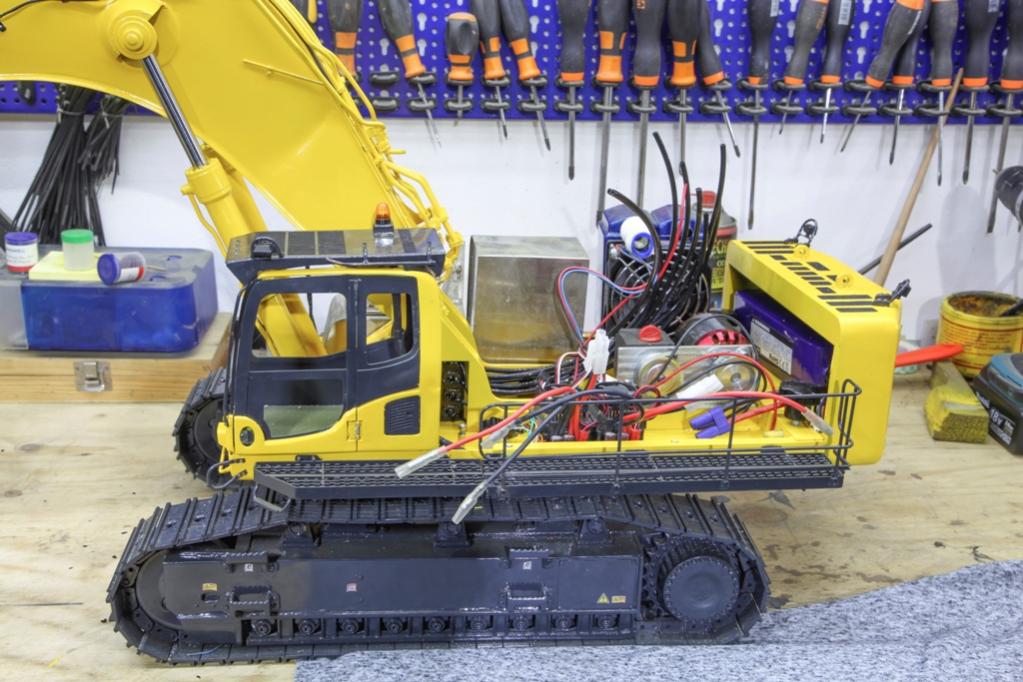

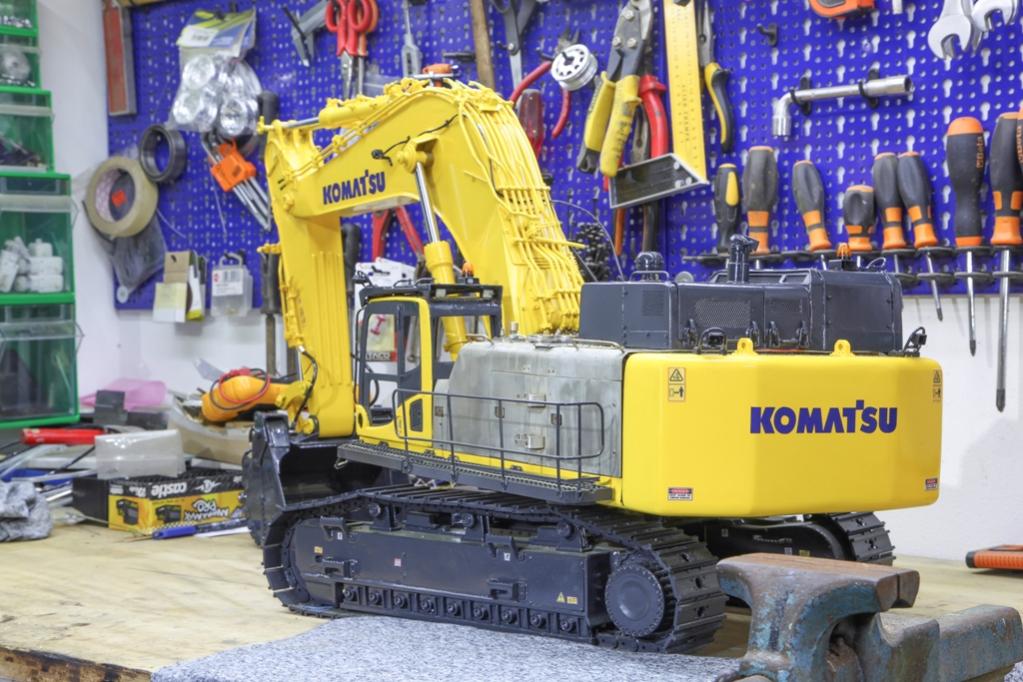

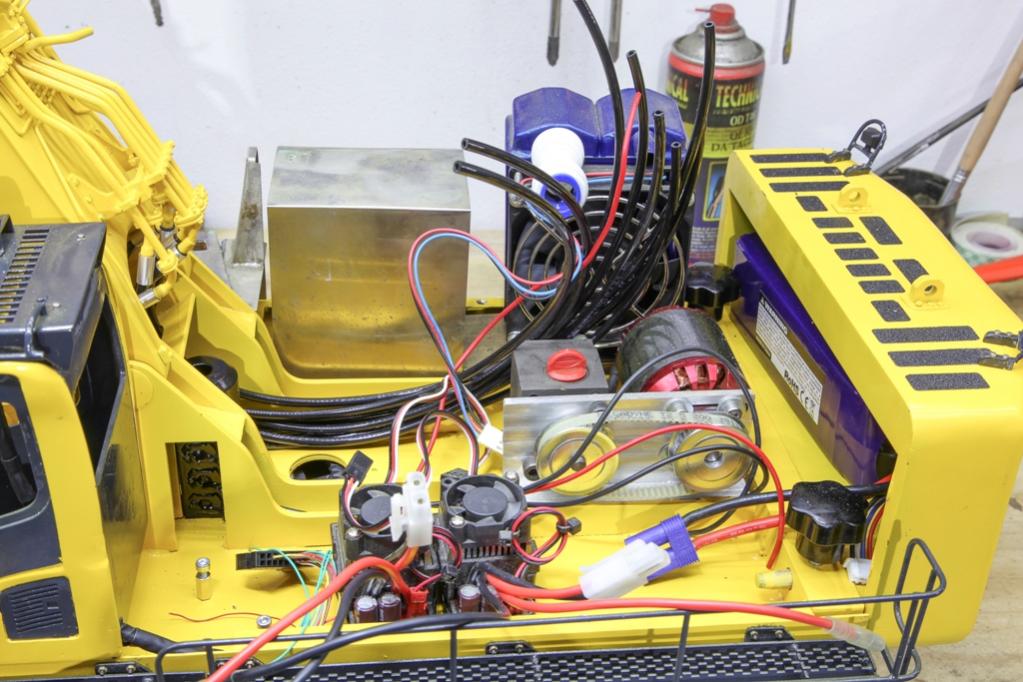

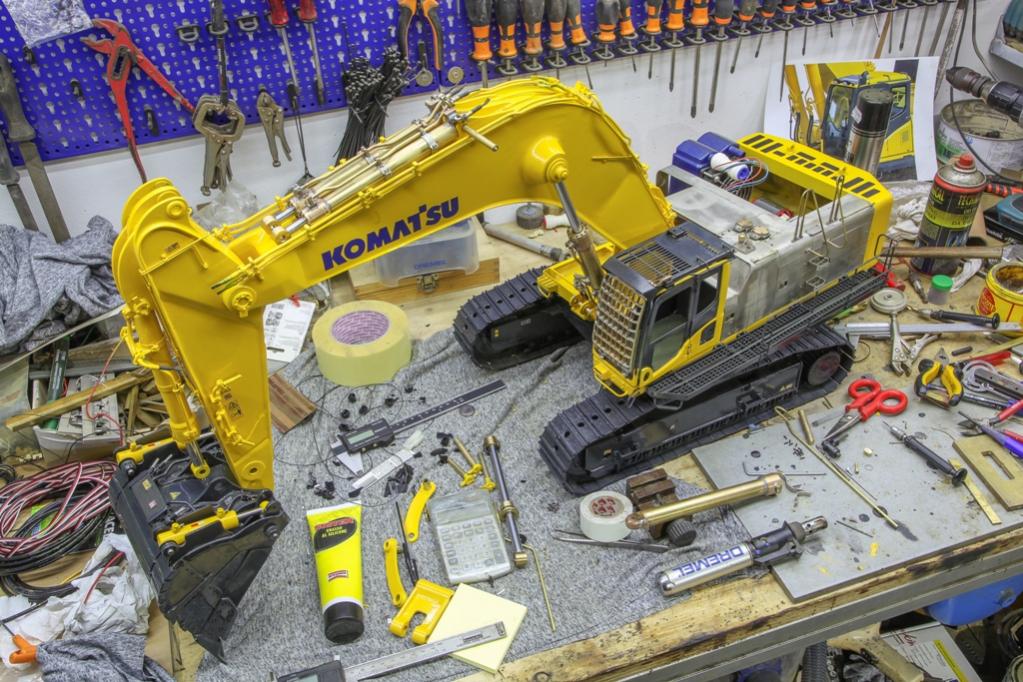

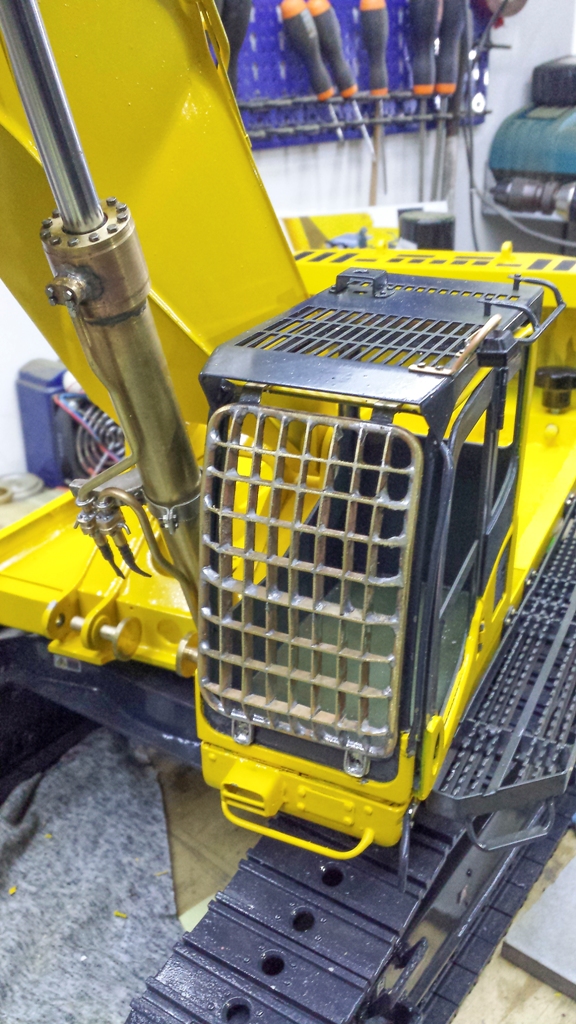

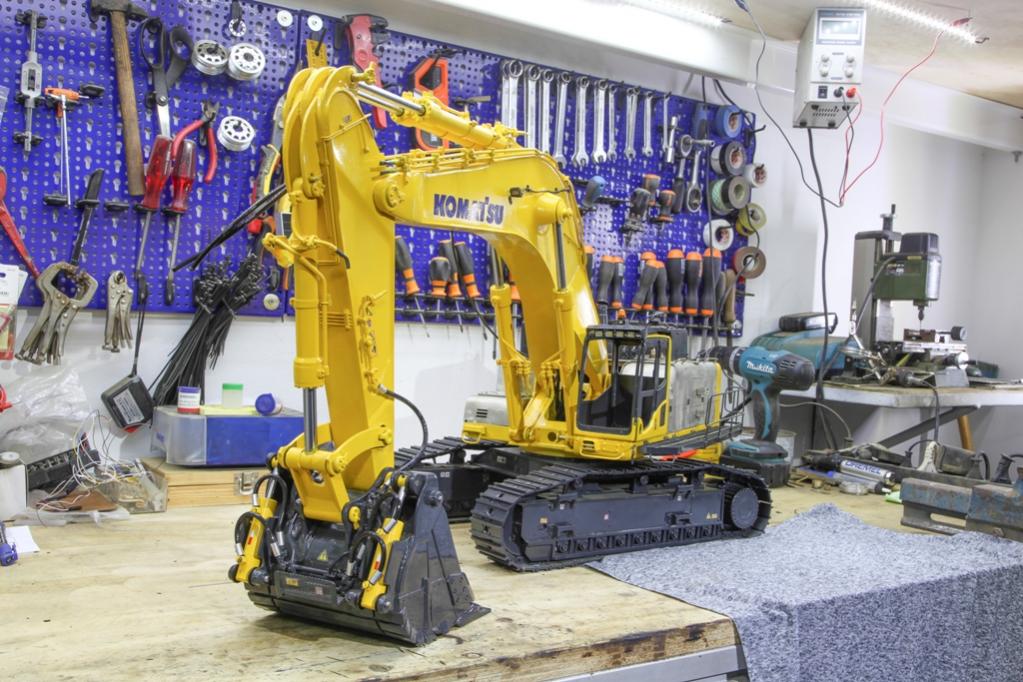

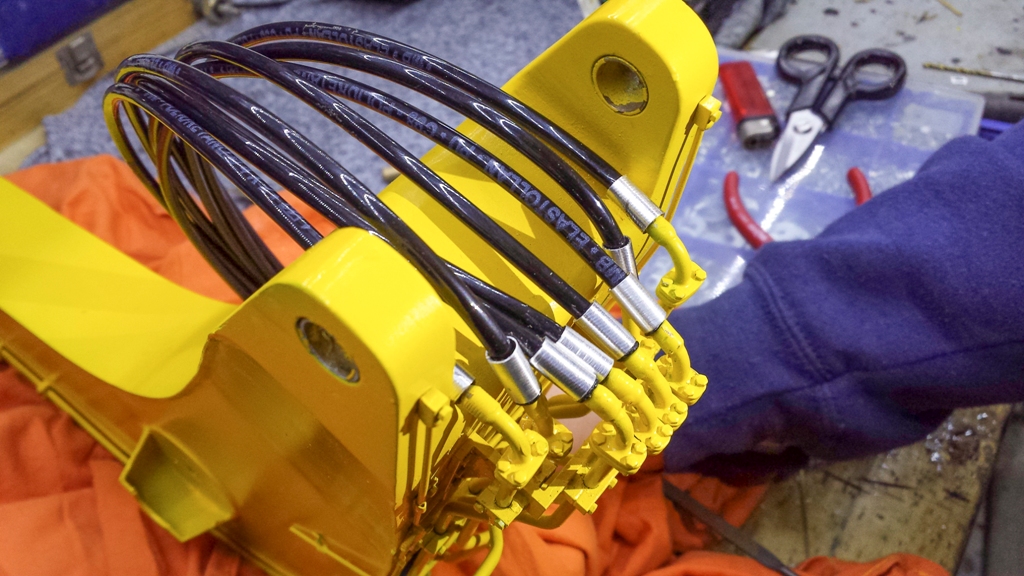

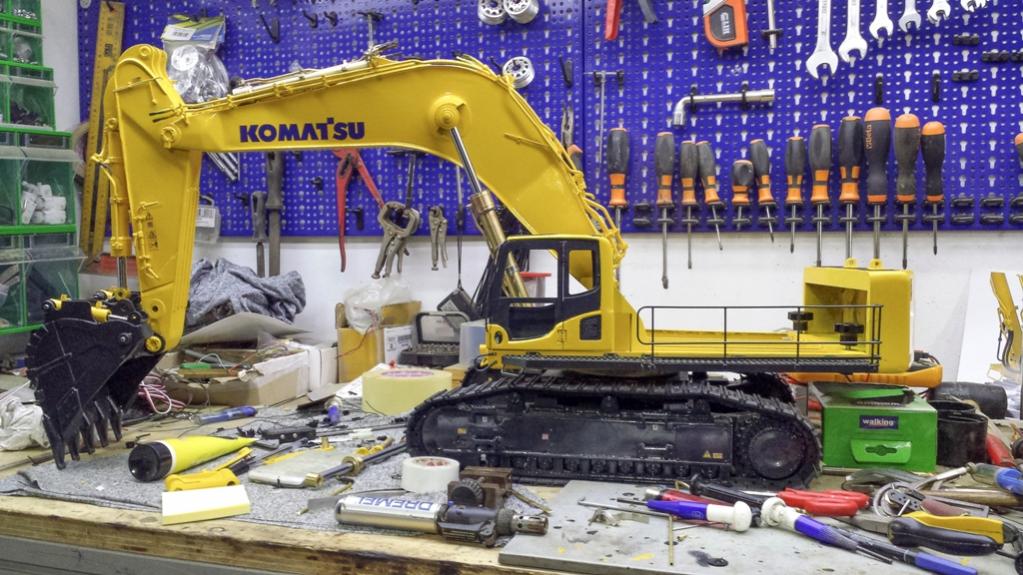

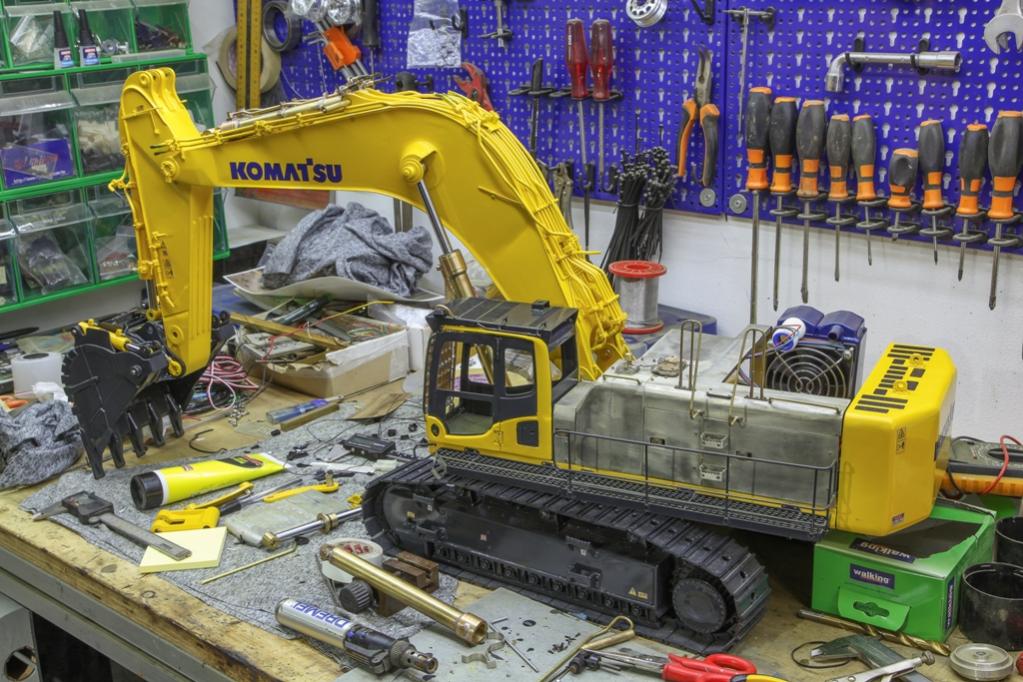

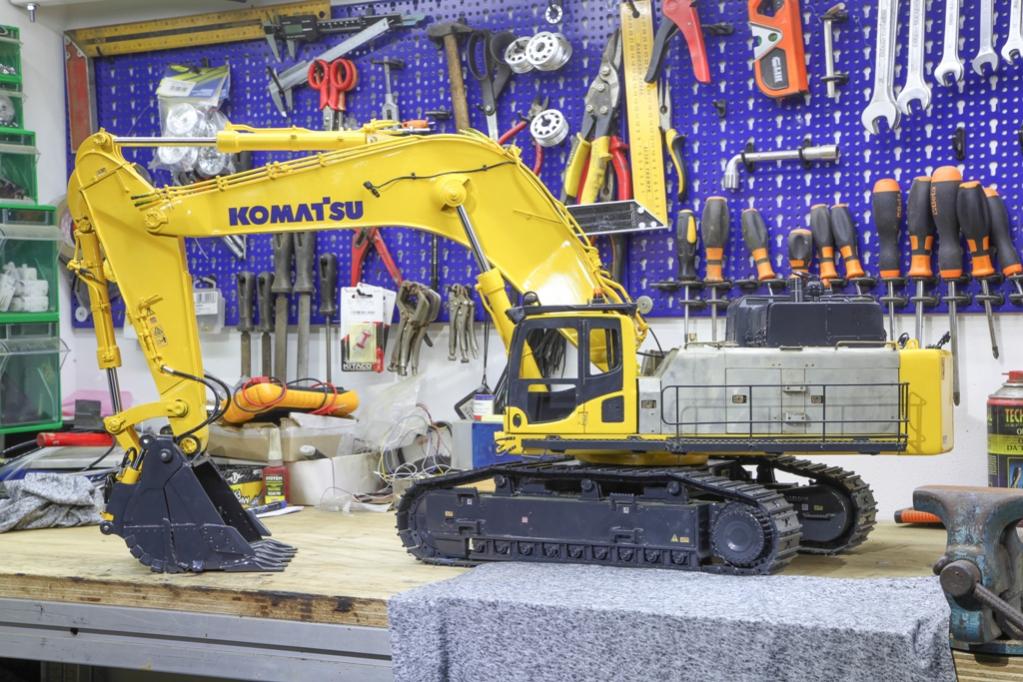

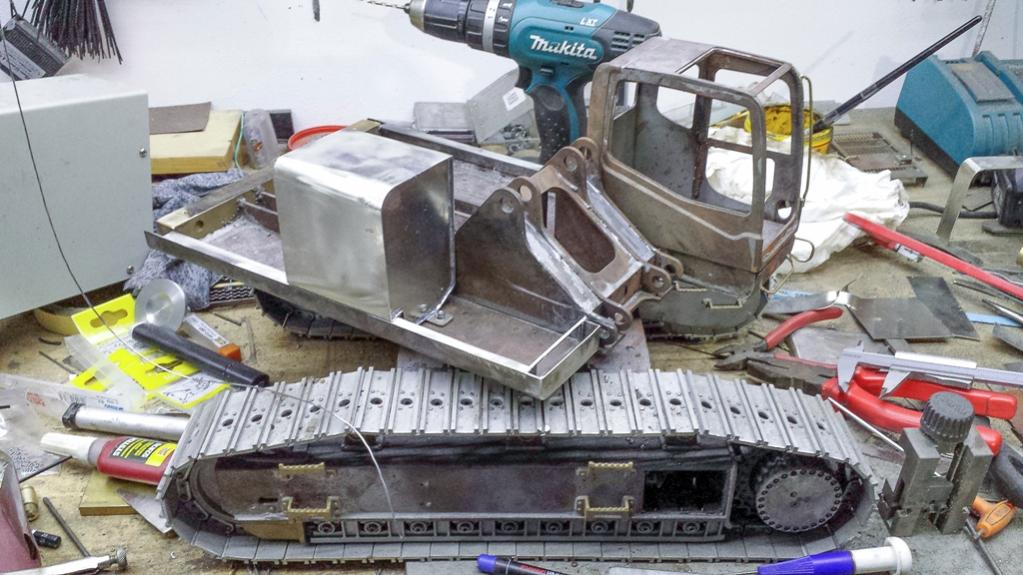

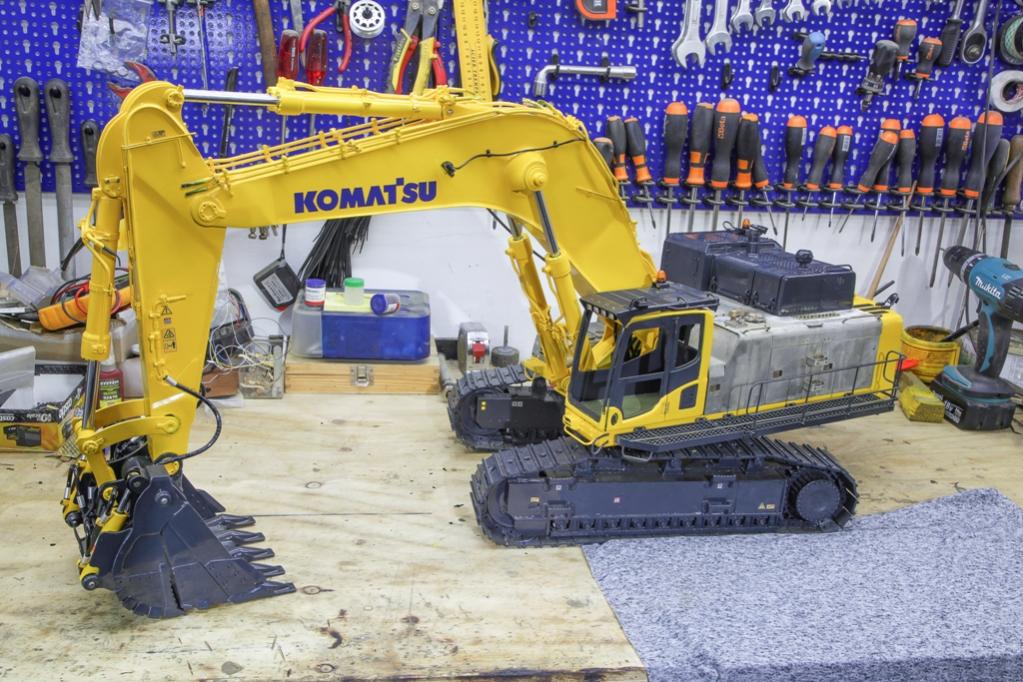

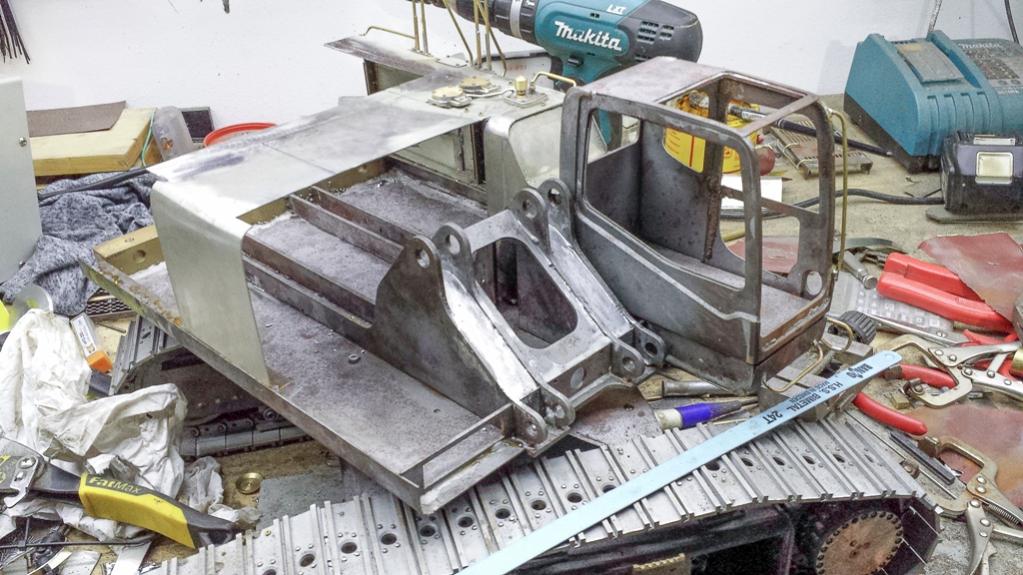

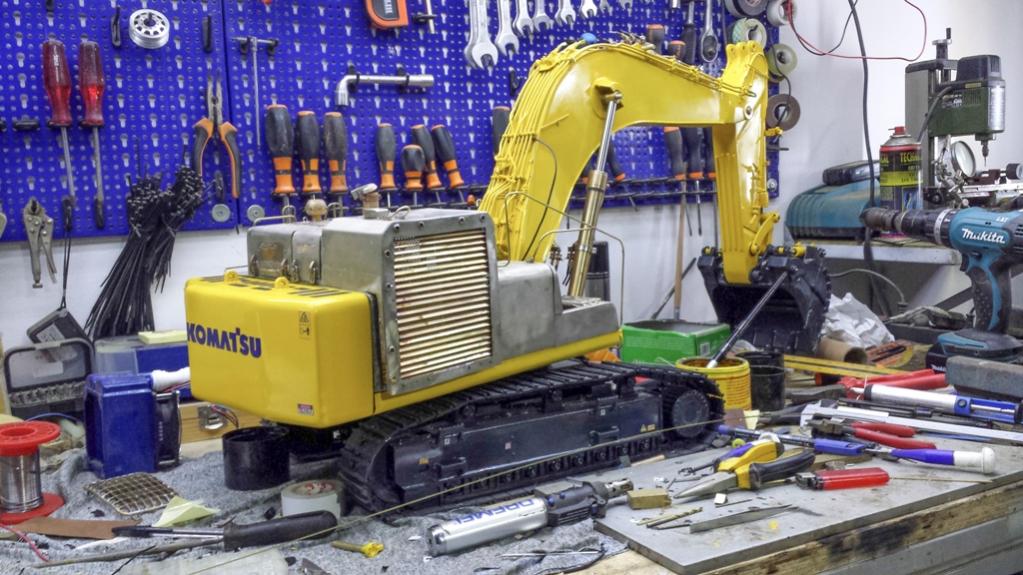

Ad oggi sono a questo punto, sto inserendo i componenti interni e i vari cablaggi....

[D57]

L'ho visto in fiera questa mattina. :-)

[andrea1234]

Ma che meraviglia !! è una vera e propria opera d'arte !
