AUTOCOSTRUZIONE: trinciatutto a catene ad asse verticale

[arturin]

.......................
come promesso.....!

[cepy75]

.......................
come promesso.....!

Complimenti per il lavoro svolto.
Alcune curiosità tecniche:
-) come prevedi di mantenere altezza di lavoro? Ruote folli o altro sistema?
-) vedo un albero cardanico con frizione. Per la ruota libera quando disinnesti PTO invece? Inglobata nel gruppo d' angolo?
-) vedendo le catene che vanno al posteriore, servono a sostenere l' attrezzo che è snodato in corrispondenza degli attacchi inferiori al sollevatore?

[arturin]

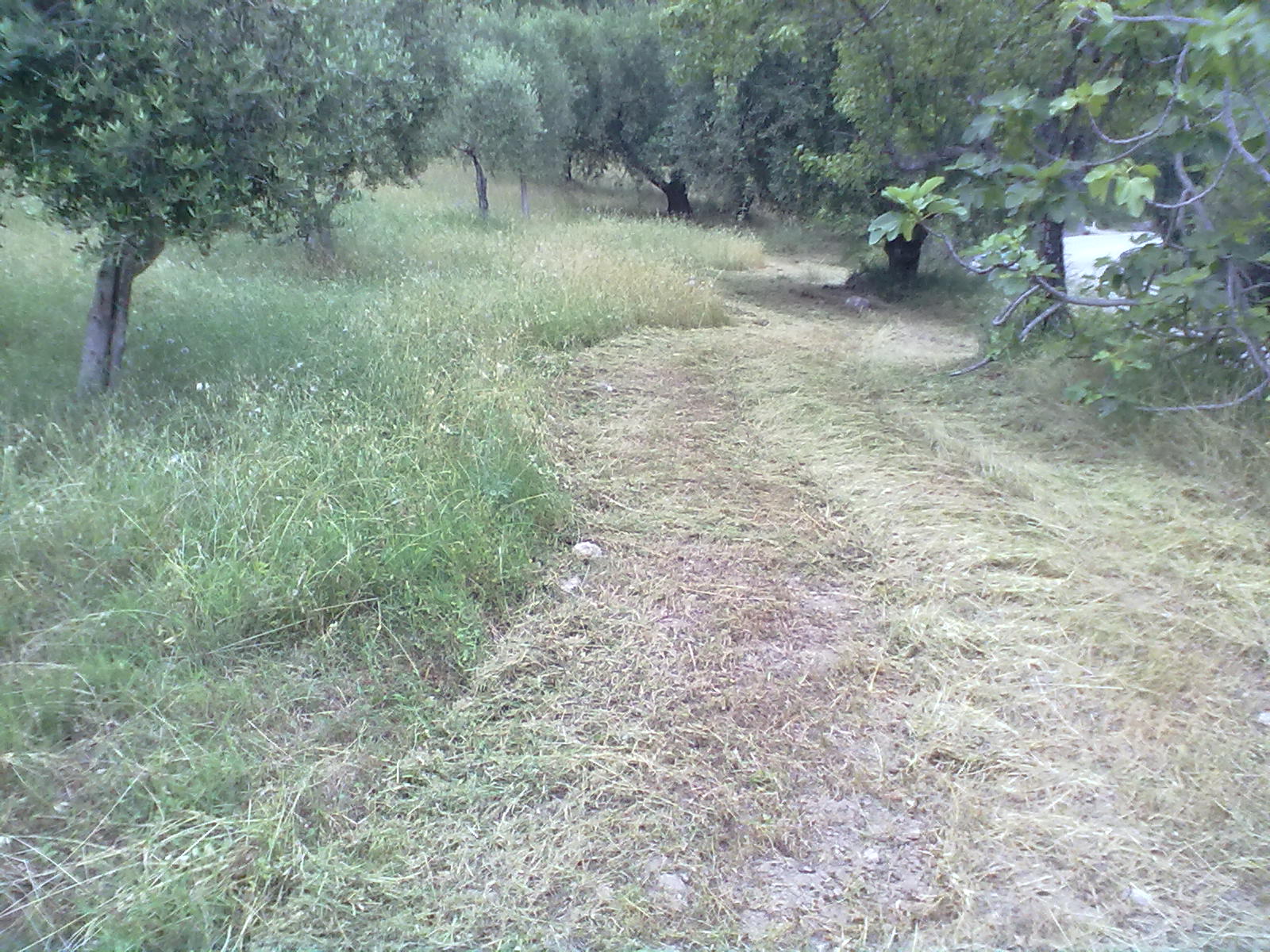

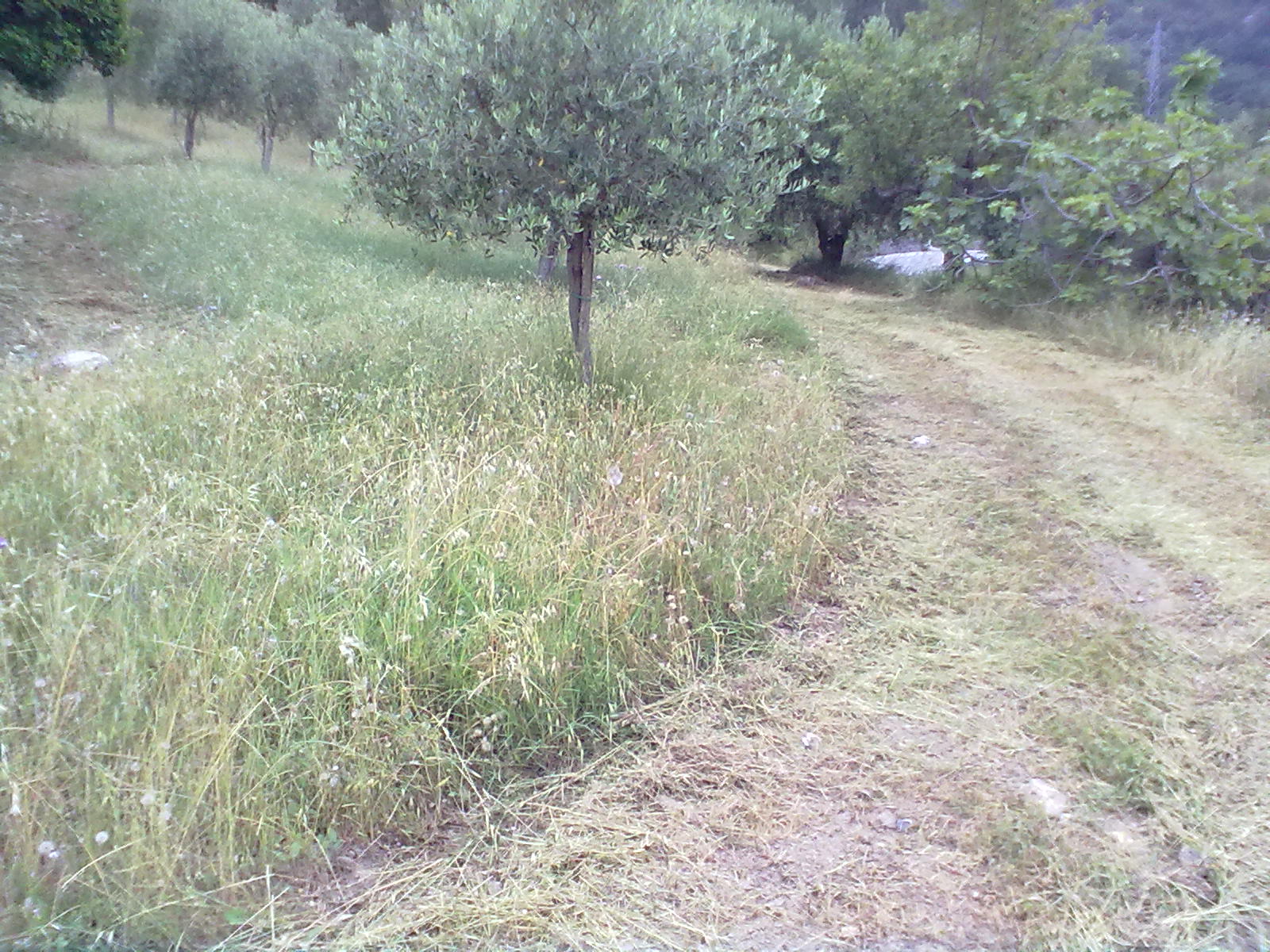

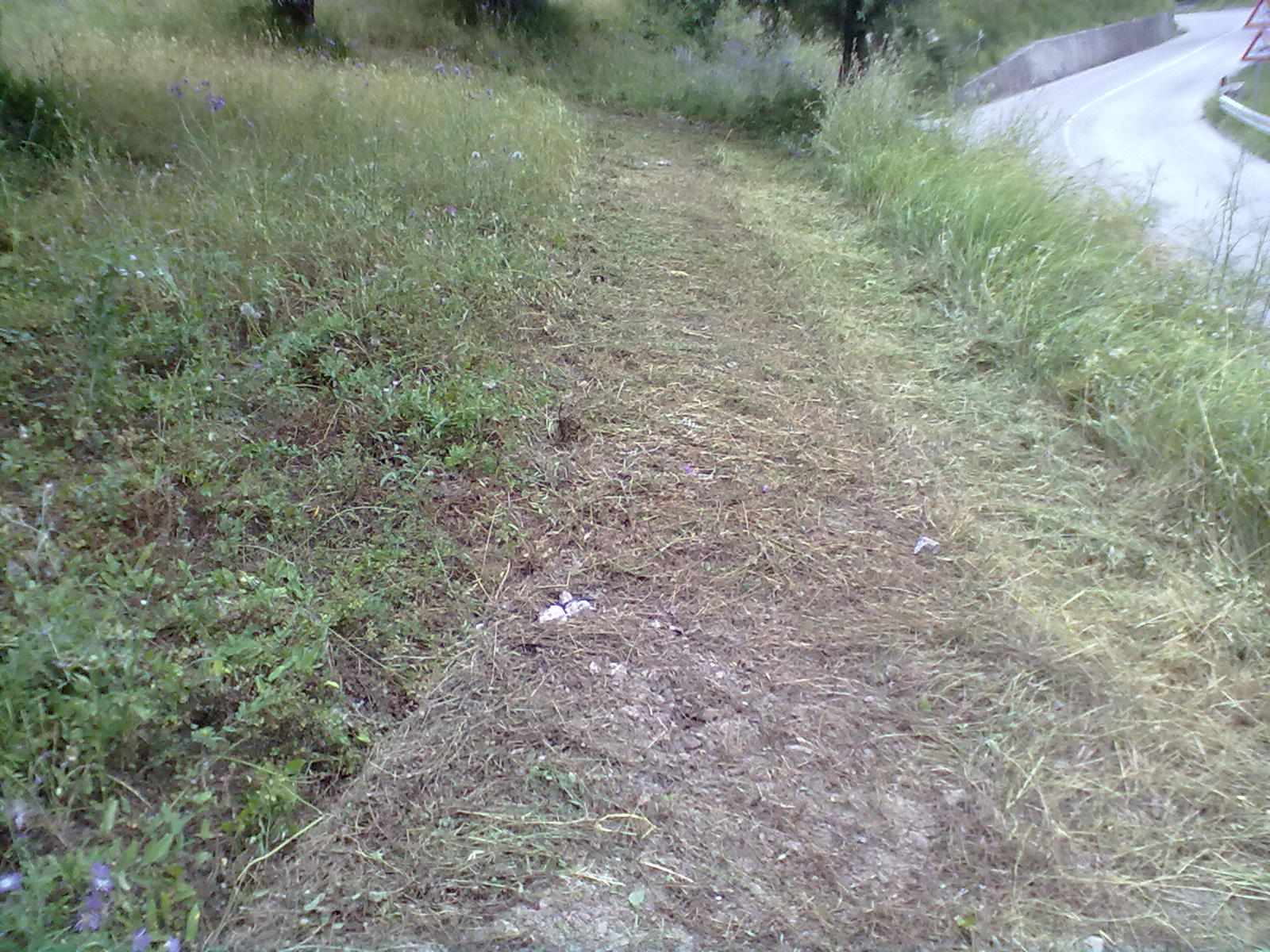

ancora non è ultimata ma oggi ho fatto la prima prova......una bomba...! sembra che ci sia scopato a terra!

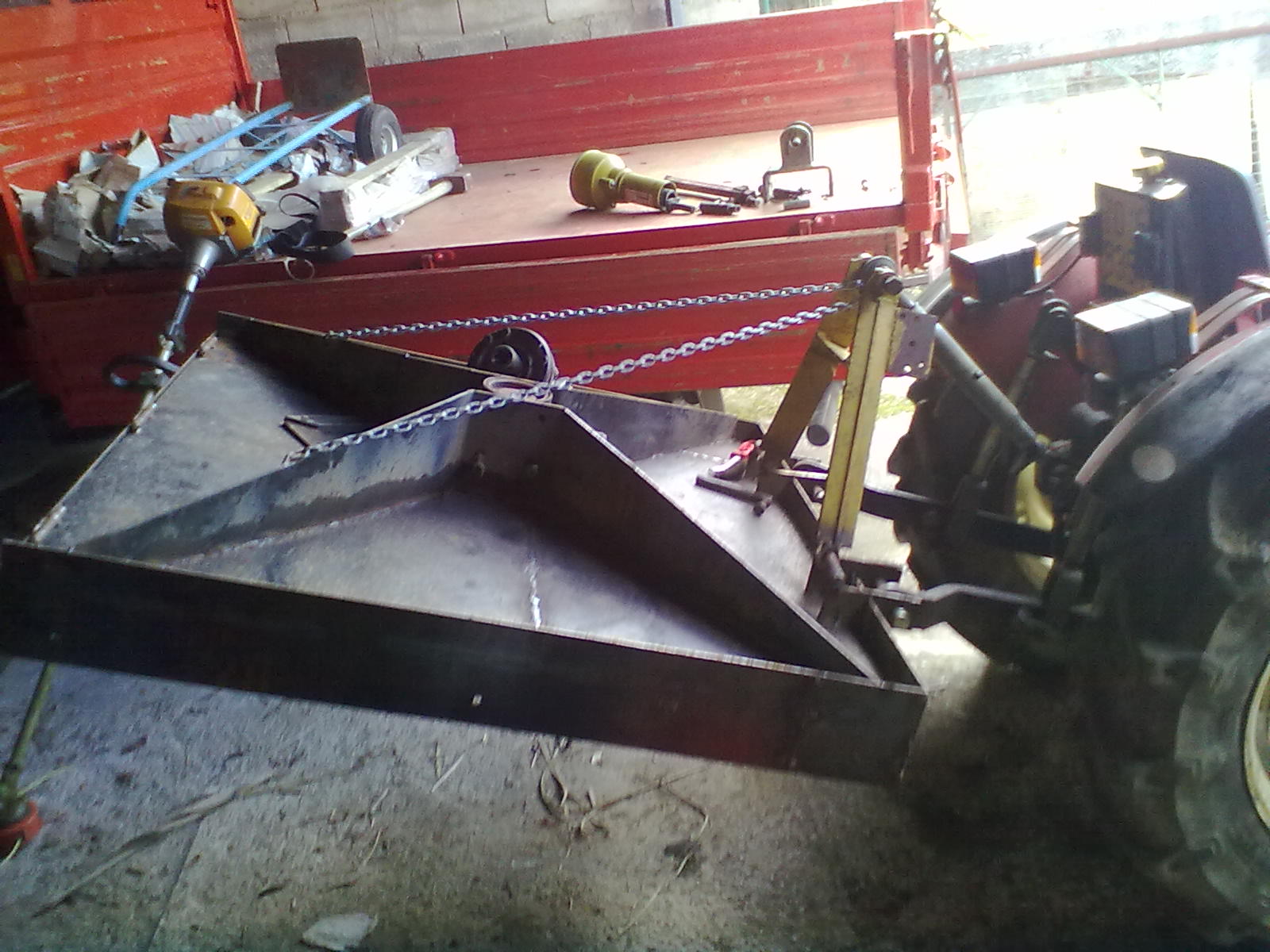

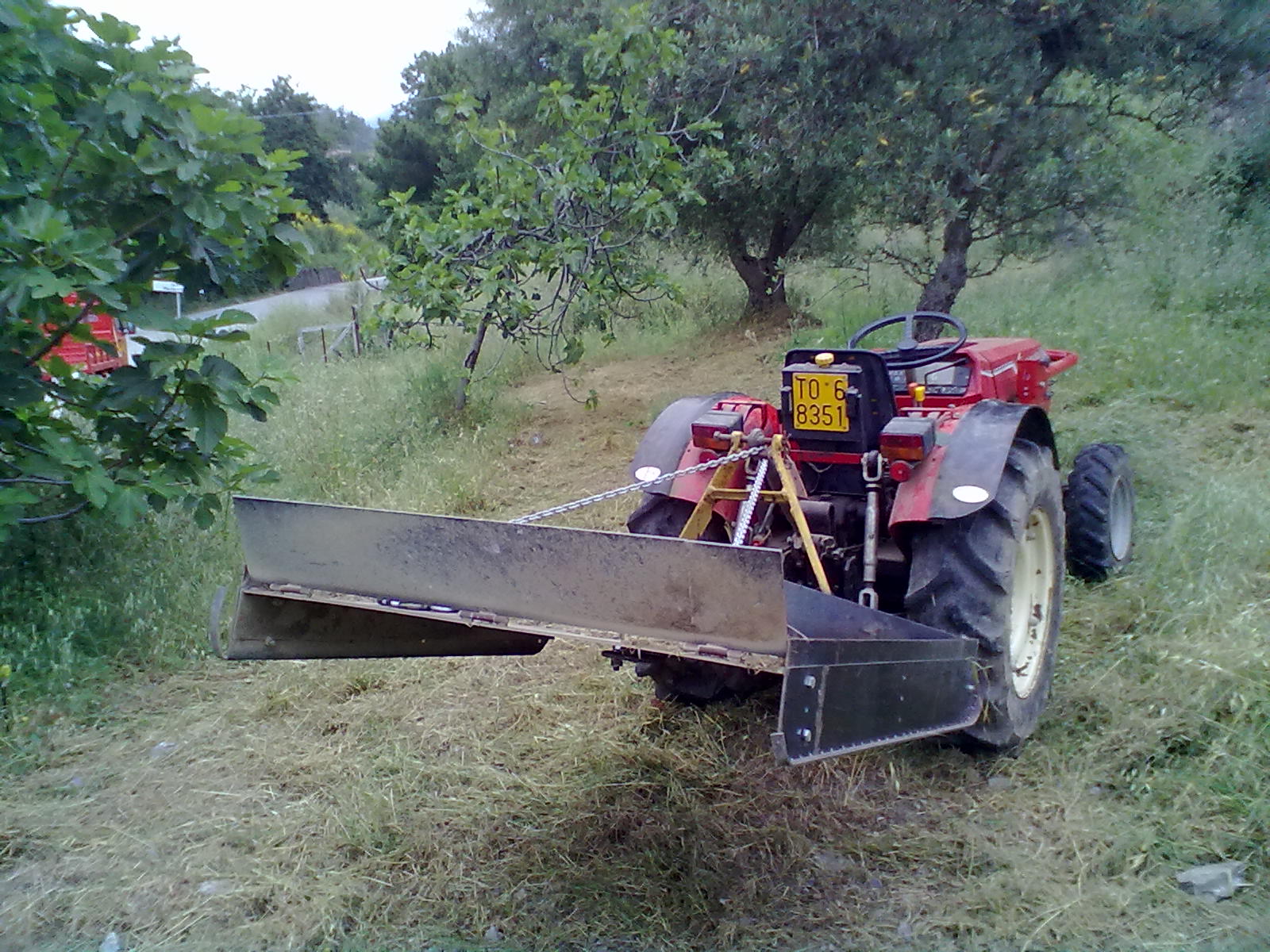

l'altezza si regola con delle slitte laterali, la ruota libera in realtà non è prevista(purtroppo!) le catene posteriori servono a sostenerla perchè è snodata sull'attacco a tre punti cosi da adattarsi meglio al terreno!

devo ancora ultimare delle saldature e qualche ritocco ma il grosso è fatto devo scegliere qualediametro di catena se la 13mm o la 10mm ..! con la 13 mm i grilli che tengono la catena alla flangia si sono strozzati...penso che dovrò studiare un altro sistema di ancoraggio!

[arturin]

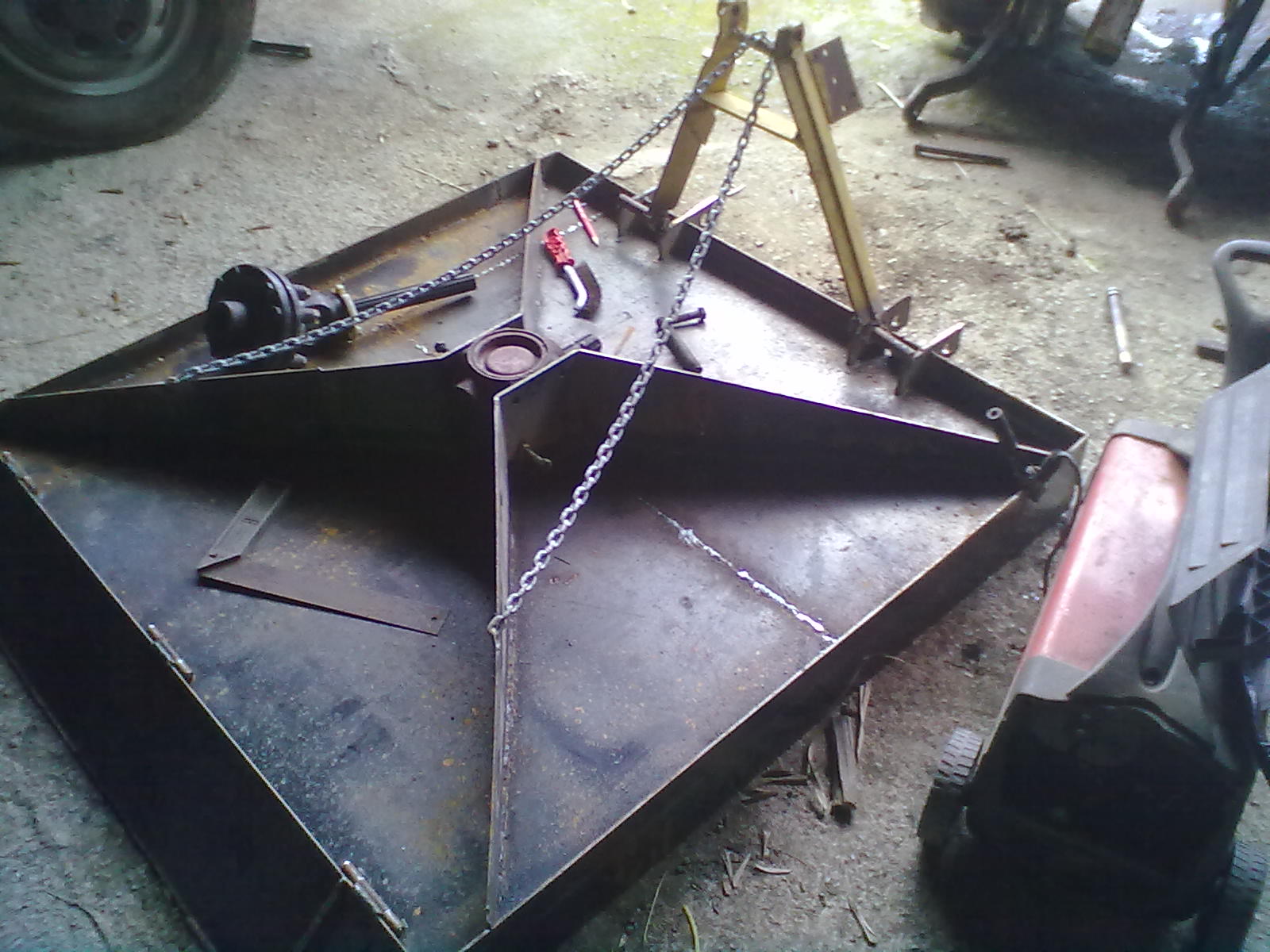

la scatola è una bondioli 2020 con moltiplica da 1 a 1,4 comprata su ebay a 49€
peru un rinvio più grande mi avevano chiesto 480 € ne ho anche un'altra che riduce però...vedremo cosa inventarci + avanti....!

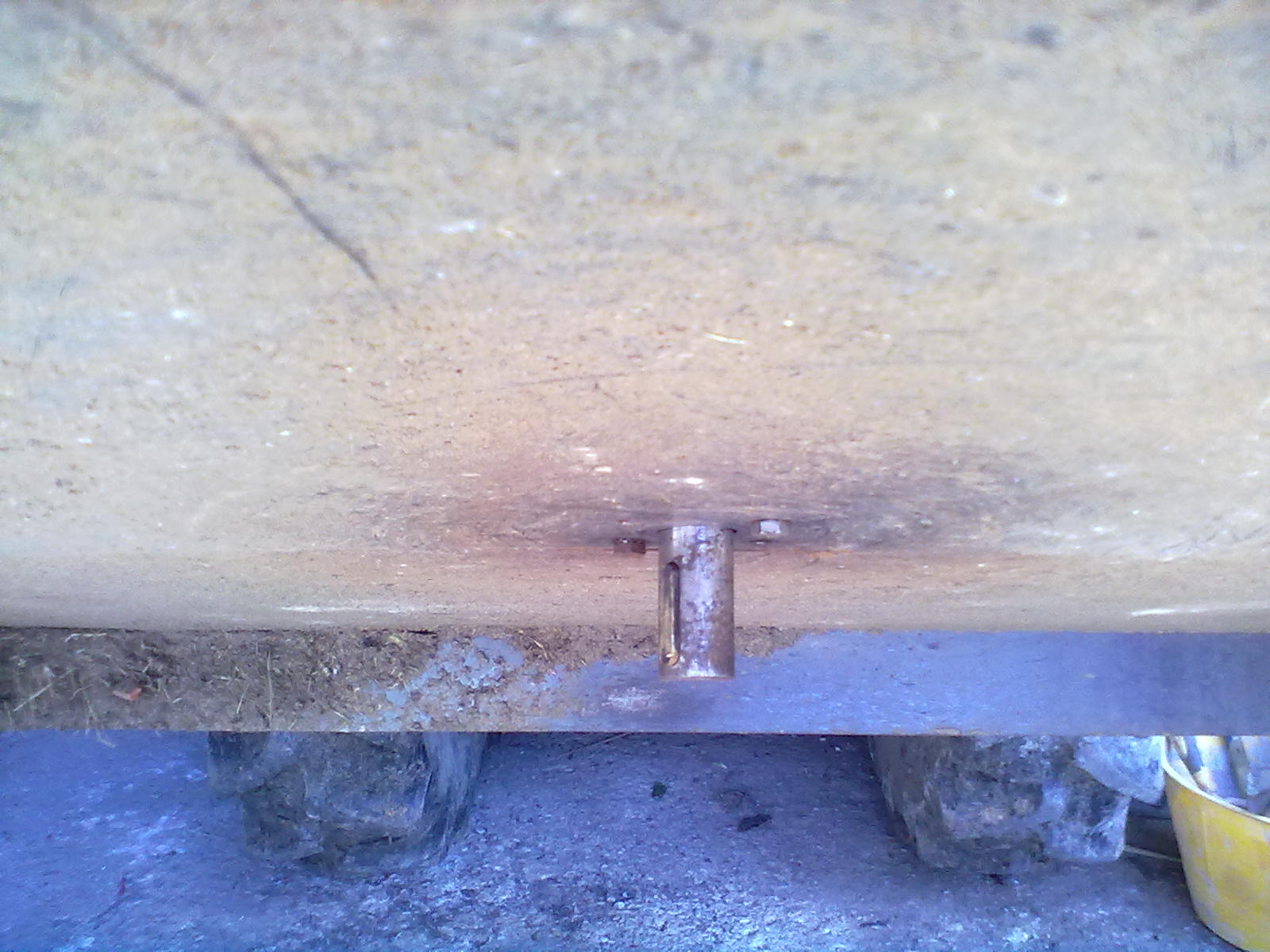

il perno è da 3 cm....credo che tutto sommato sia abbastanza robusta.....o almeno spero!

[arturin]

altro piccolo dettaglio...............

[Albe655C]

si la scatola è una bondioli 2020 con moltiplica da 1 a 1,4 comprata su ebay a 49€

Mi interessa anche a me, era un pezzo usato o è un articolo stabile che si può comprare, se si mi potresti dare il link?

[arturin]

no è stata un'occasione, il pezzo non è usato forse una rimanenza,
il lavoro è terminato devo solo verniciarla e sciegliere il nome.....anzi suggerimenti ne avete?

[Albe655C]

no è stata un'occasione, il pezzo non è usato forse una rimanenza,
il lavoro è terminato devo solo verniciarla e sciegliere il nome.....anzi suggerimenti ne avete?

Mi potresti descrivere in che modo hai collegate le catene all'albero?
Avrei intenzione di realizzare un disco interfilare a catene di piccole dimensioni d-600mm, come quello da applicare al trincia, ma azionata direttamente dalla presa di forza.

[arturin]

Mi potresti descrivere in che modo hai collegate le catene all'albero?
Avrei intenzione di realizzare un disco interfilare a catene di piccole dimensioni d-600mm, come quello da applicare al trincia, ma azionata direttamente dalla presa di forza.

oggi l'ho collaudata (mettro delle foto..) la pietra + piccola aveva un diametro di 15 cm..si è comportata bene!

in realtà ho notato che il problema + grande è proprio dove stanno attaccate le catene!

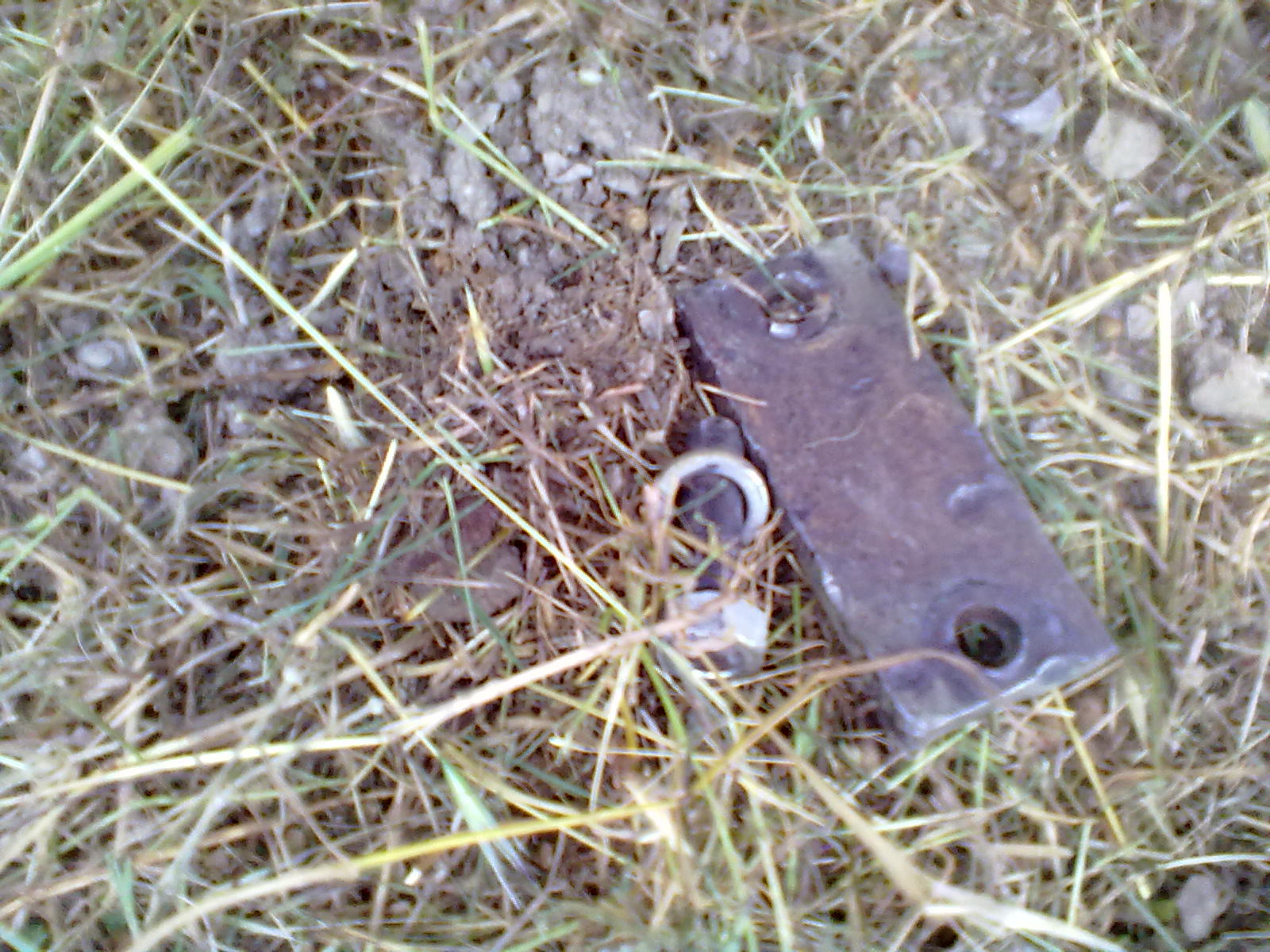

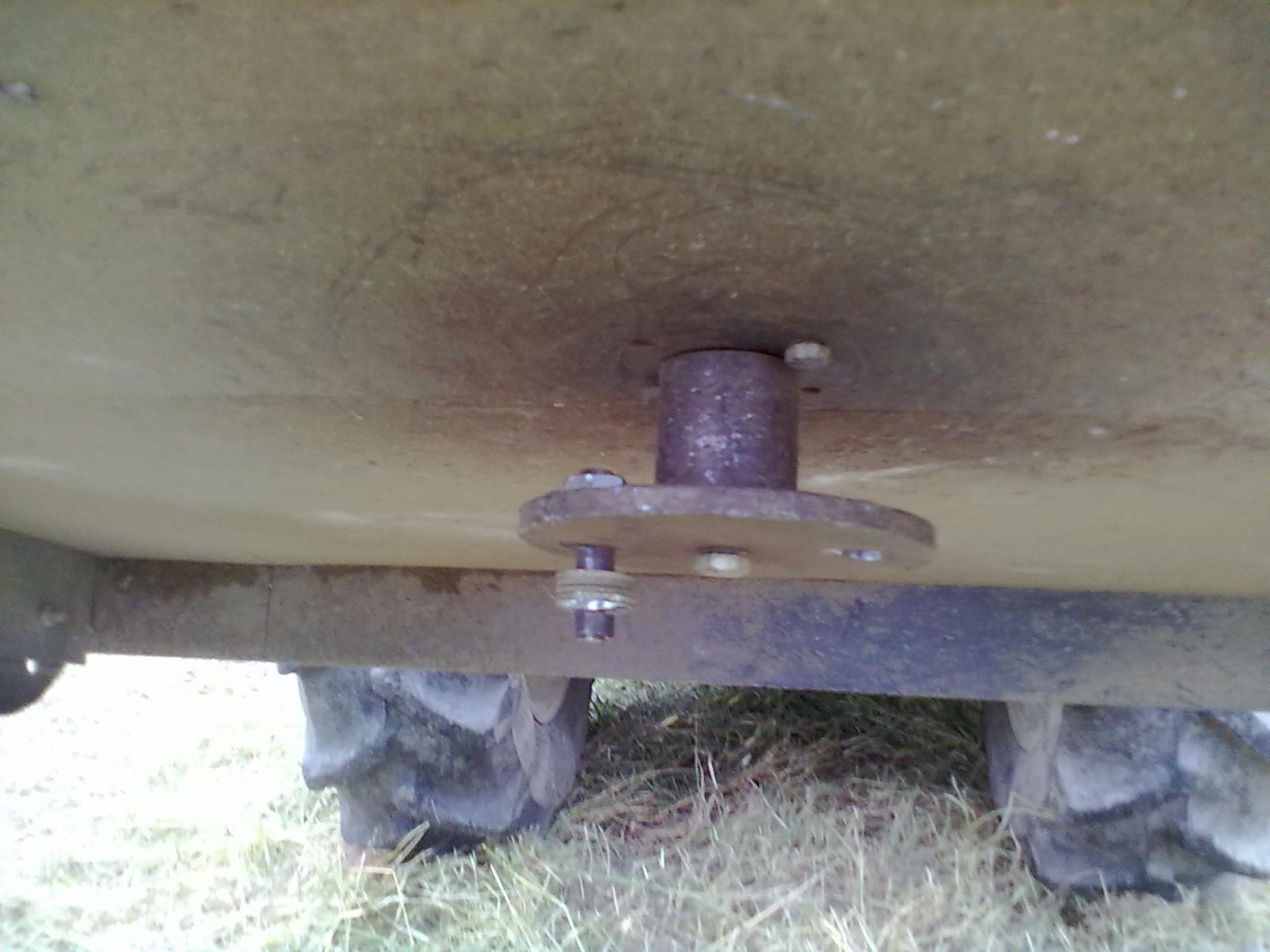

personalmento ho fatto una flangia collegata al perno centrale poi ho fatto una seconda flangia dove sono saldati due perni da 14 mm e poi ho abbullonato alla prima flangia! ho notato che quando prende una pietra la catena sbatte vicino la flangia ed essendo + dura la un pò rovinata. devo studiare un altro sistema! cmq ti metterò foto dei dettagli cosi impari dai miei errori!

[arturin]

solo usando un attrezzo puoi capire i suoi limiti e i suoi difetti......!
e poi sul più bello si rope sempre qualcosa.......!

[arturin]

dopo un anno di collaudo devo dire che ho creato un mostro...........!!! ormai la uso ovunque (con i dovuti limiti) rovi di 2m alti nn ha problemi......! devo ammettere che il risultato in condizioni estreme non sempre è fino ma basta fare due o tre passate....!

[Maremma]

Ciao Arturin quale è la velocità periferica della catena? Secondo te quale è la velocità periferica minima a cui si può lavorare? Complimenti per la tua realizzazione.

[arturin]

nn saprei dirti qual'è la velocita periferica, io ho un gruppo di rinvio 1:1,4 e il risultato è accettabile, l' ideale è avere un moltiplicatore 1:2 la catena per funzionale deve andare dai 800 giri ai 1100

[Lino 77]

Salve a tutti, complimenti arturin hai fatto veramente un ottimo lavoro. Sono conteto che anche altri apprezzino questo tipo di macchina.

[arturin]

ogni attrezzo và dimensionato in base alla macchina ed al lavoro che devi farci........nel mio caso, con 35 cv piatto da 1,30 mt e catene da 1,20 mt diametro 10 mm a 100' giri di motore trincia i rovi alti 2 mt con catene da diametro 13 mm a 1000 giri trincia anche piccole potature (diametro max 1 cm) se inserisco la velocita del pdf a 1000 giri/min il trattore và sotto sforzo ............ma trincia anche le pietre ma è una cosa assurda.....troppo rischioso per tutti...!

[maxdef]

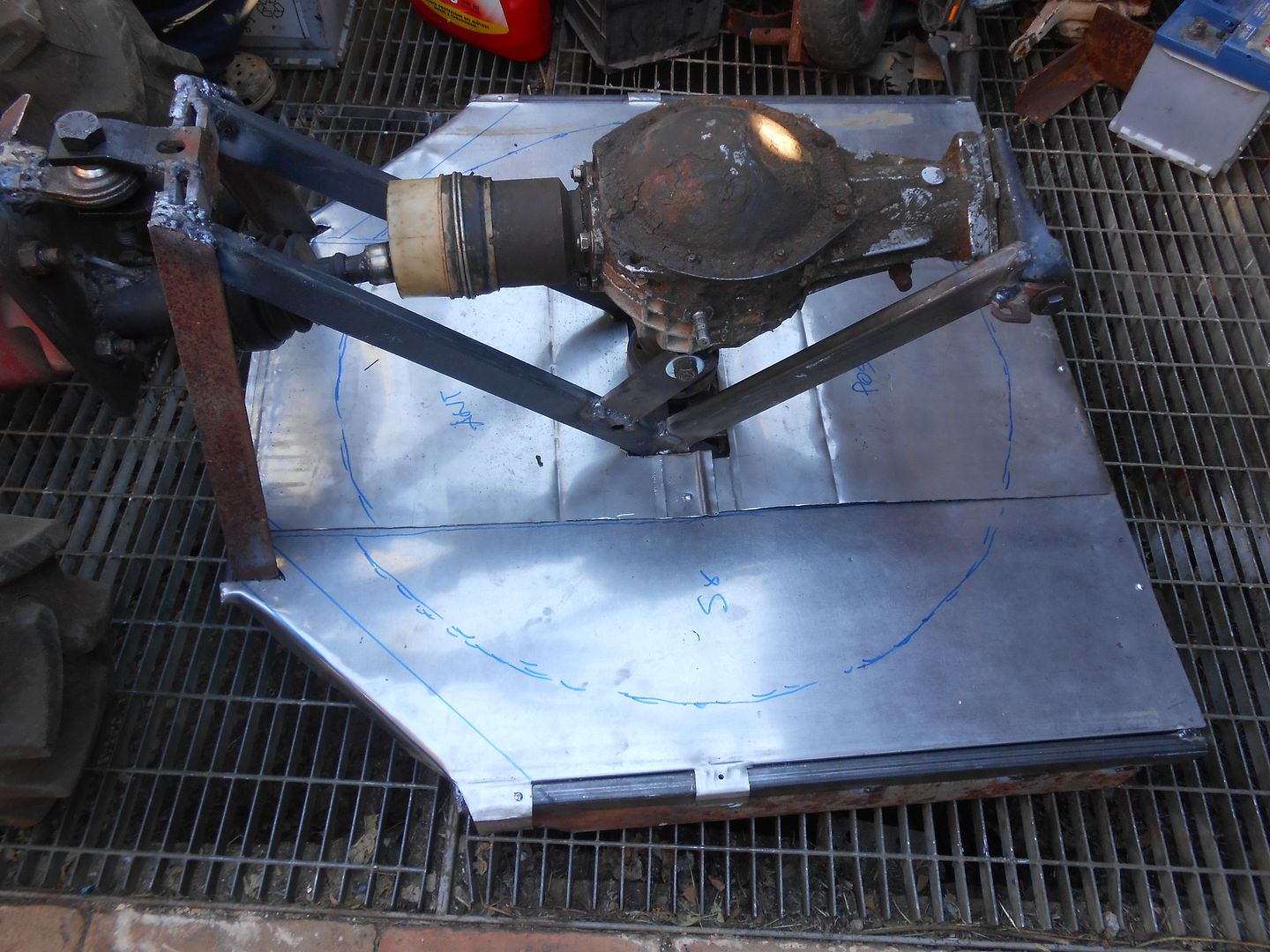

...come avevo anticipato questa è la trincia a catena autocostruita a partire da un differenziale e giunto auto






inizialmente era sterzante e completamente snodata per copiare bene il terreno,ma alla fine era poco guidabile e i vantaggi erano minimi,così l'ho bloccata con due traverse saldate.Le prove che ho fatto mi sembrano positive anche su erba moto dura e con ricacci di arbusti,l'altezza di taglio è fissa a 6cm,con diametro 80cm, il trinciato non è particolarmente raffinato,ma per il mio utilizzo è ottimo.

[vori]

Trincia a catena

Buongiorno,
volevo autocostruire una trincia a catene. (anche a tre lavorano bene). Mi sembra di aver letto qualcosa ma non ricordo dove. Comunque la largh. 2 m. e 20 cm,con due rotori in parallelo dovrebbero andare bene. Ne ho visto una e sembra abbastanza facile da fare. (sembra) Il problema, dicevo, dove comprare i rotori da montare ?
saluti
