Landini 5500 - Sforzo Controllato

[Canegnafu]

Buonasera a tutti

Qualcuno ha il manuale d'officina del trattore Landini 5500 (gommato) o potrebbe inviarmi le pagine relative al suo sistema per lo Sforzo Controllato?

Ho trovato un grosso bullone che attraversa un'estremità della molla "piatta" allentato.....e vorrei sapere/capire se va stretto a fondo oppure se va registrato lasciando uno spazio (quanto??) sotto la sua testa esagonale per consentire alla molla di "aprirsi"....prima di bloccarlo con dado presente......

Qualcuno potrebbe cortesemente darmi una mano?

Max

[urbo83]

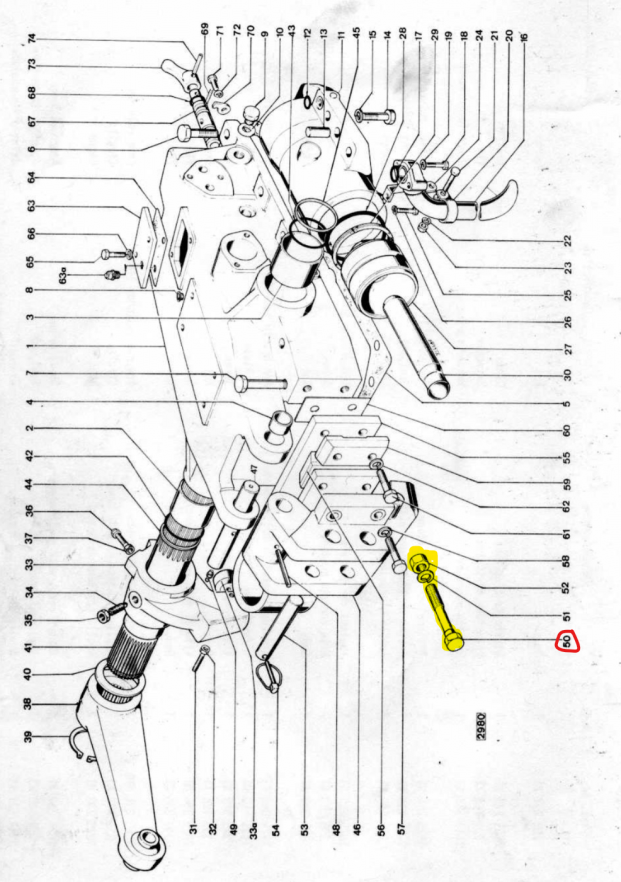

Non conosco quel trattore ma di solito il bullone serve come finecorsa per evitare alla molla di aprirsi troppo. Non va toccato.

[Canegnafu]

Grazie urbo83

Il bullone è esattamente quello che hai evidenziato.

Il problema è che si è allentato....e se non lo "tocco" me lo perdo.

La questione era se va serrato fino in fondo oppure se, come iimaginavo, va lasciato uno spazio sotto la testa esagonale (ma quanto??) per consentire alla molla di "aprirsi" ma solo fino ad un certo punto...

[Canegnafu]

...e aggiungo anche una cosa....

Come si vede anche nell'esploso che hai inviato, la rondella spaccata in effetti è posizionata tra la testa esagonale della vite da te evidenziata ed il dado.....questo vorrebbe dire che il dado non andrebbe serrato "in avanti" contro il monoblocco......ma "indietro" contro la molla piatta........
