Montaggio giunto cardanico... quale verso ?

[ik0qdd]

ciao a tutti. una domanda rapida.. ieri mi ero messo a fare manutenzione al giunto cardanico al quale è collegata la mia trincia....un pò vecchiotto e quindi sul giunto non vi sono indicazioni... ed ho avuto un dubbio circa il verso in cui era montato..secondo me sbagliato..

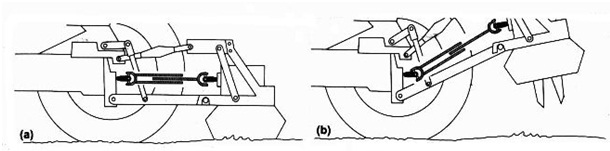

in quanto ho visto delle foto, di cui una che allego ed era montato al contrario...
in sostanza la domanda è questa, cosa comporta l'errato verso di inserimento del giunto cardanico ??
Giuseppe

[Albe655C]

Cosa comporta l'errato verso di inserimento del giunto cardanico ??
Giuseppe

Niente, se si usa un giunto cardanico "normale", per il resto ha già risposto esaustivamente urbo.

[ik0qdd]

Niente, se si usa un giunto cardanico "normale", per il resto ha già risposto esaustivamente urbo.

ottimo.. e grazie molto...!
anche se dalle molte foto che ho visto nei vari tutorial on line
vedo sempre la parte "grossa" del giunto verso il trattore...
cmq considero chiuso questo argomento..
Ciao

[vincent]

è vero...se non ci sono limitatori o frizioni meccanicamente non cambia nulla.....
ma io li preferisco montati come in figura...semplicemente per praticità...
quando lo si prende per innestarlo al trattore hai tra le mani il tubo grande che segue i tuoi movimenti e sei lontano dal punto di sfilo che a volte quando il giunto cardanico è lungo può dare noia alla presa.

[ik0qdd]

è vero...se non ci sono limitatori o frizioni meccanicamente non cambia nulla.....
ma io li preferisco montati come in figura...semplicemente per praticità...
quando lo si prende per innestarlo al trattore hai tra le mani il tubo grande che segue i tuoi movimenti e sei lontano dal punto di sfilo che a volte quando il giunto cardanico è lungo può dare noia alla presa.

un altra cosa vorrei sapere...
ma il giunto cardanico può essere usato lo stesso su svariati attrezzi oppure per ogni attrezzo ci vuole il suo giunto ??
esempio il mio per la trincia, posso usarlo per la fresa
oppure per la pompa irroratrice etc. etc. ??
G

[cepy75]

Anche sulle protezioni nuove dello sfilo albero, viene indicato il montaggio del tubo femmina sul lato trattore.

[ik0qdd]

Anche sulle protezioni nuove dello sfilo albero, viene indicato il montaggio del tubo femmina sul lato trattore.

ieri sono stato dal rivenditore di attrezzi agricoli della mia zona.. che normalmente è ben fornito... e non è riuscito a trovare un "vestito" per il mio giunto...( protezione per alberi cardanici)
ne a veva a decine ma misurando con il calibro la misura non corrispondeva...volevo chiedere come risalire alla marca del mio giunto... per caso è scritto da qualche parte ???
in quanto potrei prenderlo on line specificando l'esatto modello e/o misura...
grazie

[ara]

ieri sono stato dal rivenditore di attrezzi agricoli della mia zona.. che normalmente è ben fornito... e non è riuscito a trovare un "vestito" per il mio giunto...( protezione per alberi cardanici)
ne a veva a decine ma misurando con il calibro la misura non corrispondeva...volevo chiedere come risalire alla marca del mio giunto... per caso è scritto da qualche parte ???
in quanto potrei prenderlo on line specificando l'esatto modello e/o misura...
grazie

Non sono sicuro ma se il tuo cardano ha delle misure un po strane credo si tratti di un WALTERSCHEID

[ik0qdd]

Non sono sicuro ma se il tuo cardano ha delle misure un po strane credo si tratti di un WALTERSCHEID

diavolaccio
ma tutte a me capitano ???
pure un cardano con questo nome esotico ??
magari, se posto delle foto si potrebbe riconoscere ??
e cmq ho preso anche io la misura con il calibro.. nella parte grande misura 630 e nella parte piccola 530...
vi dice qualcosa questa misura ??

[ara]

diavolaccio
ma tutte a me capitano ???
pure un cardano con questo nome esotico ??
magari, se posto delle foto si potrebbe riconoscere ??
e cmq ho preso anche io la misura con il calibro.. nella parte grande misura 630 e nella parte piccola 530...
vi dice qualcosa questa misura ??

ti allego questo link :www.mezogep.pentagruppo.hu/pages/8.pdf
spero ti sia utile

[prosecco doc]

Comunque i cardani andrebbero presi a seconda della potenza del trattore e non di cosa ci si deve applicare, per il motivo del montaggio di solito i tubi tendono a cedere deformandosi verso l'interno

[ik0qdd]

Comunque i cardani andrebbero presi a seconda della potenza del trattore e non di cosa ci si deve applicare, per il motivo del montaggio di solito i tubi tendono a cedere deformandosi verso l'interno

questa non la sapevo... oggi ho imparato un altra cosa...
Giuseppe

grazie anche ad Ara per il pdf... molto utile...

[ik0qdd]

ragazzi... ieri ho comperato il "vestito" per il mio giunto cardanico (la protezione) dopo tanto girovagare e volevo chiedere una cosa a chi lo ha giù montato...
ma i tubi di plastica vanno tagliati della stessa lunghezza attuale del cardano ???
nel piccolo manualetto questo non viene specificato..
Grazie

[sergiom]

ma i tubi di plastica vanno tagliati della stessa lunghezza attuale del cardano ???
nel piccolo manualetto questo non viene specificato..

la lunghezza della protezione deve essere compatibile con la lunghezza dell'albero, se troppo lunga va tagliata (sia la parte interna che esterna) la corretta misura si desume dai manuali o si verifica direttamente

[Alle]

Le protezioni vanno tagliate circa 5-6 cm più corte dei tubi se no quando si chiude troppo rompi la protezione

[vincent]

5-6 cm più corta sembra un po eccessivo...1-2 cm già bastano ma questo per comodità quando si devono unire le due metà.....prima si infilano i due tubi di ferro e poi i due di platica....se fossero tagliati alla pari ci si trova dover infilare i 4 tubi nello stesso momento e questo risulta un po problematico..

[guardian72]

Sui giunti appena comprati è proprio come dice alle la protezione è leggermente più corta dei tubi

[ik0qdd]

Sui giunti appena comprati è proprio come dice alle la protezione è leggermente più corta dei tubi

x Sergiom... ho comperato la protezione ed è della Bondioli e Pavesi e nonostante vi sia un piccolo opuscoletto di istruzioni non fà assolutamente menzione della lunghezza dei pezzi da tagliare... i 2 tubi sono cira 1 metro... forse più...

x tutti - ho cmq tagliato, per il momento della stessa lunghezza del cardano... quindi mi dite di tagliare un paio di centimetri più corto... grazie cmq...
..... vi è qualche metodo per fare un taglio diritto ?? non posseggo una tagliatubi e mi sono arrangiato con una sega da ferro....e nonostante abbia segnato tutto il giro del tubo con un pennarello il taglio non viene perfetto....
infine...secondo voi se le protezioni sono della Bormioli e Pavesi...anche il cardano è della stessa marca... oppure potrebbe essere diversa ??
Ciao

[Marco Bellincam]

..... vi è qualche metodo per fare un taglio diritto ?? non posseggo una tagliatubi e mi sono arrangiato con una sega da ferro....e nonostante abbia segnato tutto il giro del tubo con un pennarello il taglio non viene perfetto....

Procurati una fascetta stringitubo in metallo come questa (chiaramente di adeguato diametro) la stringi sul tubo facendo coincidere un lato con la linea di taglio, taglia il tubo usando il lato della fascetta come guida, con un pò di attenzione e pazienza il taglio verrà quasi perfetto.

infine...secondo voi se le protezioni sono della Bormioli e Pavesi...anche il cardano è della stessa marca... oppure potrebbe essere diversa ??

In linea di massima le dimensioni dei cardani tra una marca e l'altra sono abbastanza simili, Potrebbe trattarsi anche di un giunto autocostruito assemblando vari componenti.

[sergiom]

x Sergiom... ho comperato la protezione ed è della Bondioli e Pavesi e nonostante vi sia un piccolo opuscoletto di istruzioni non fà assolutamente menzione della lunghezza dei pezzi da tagliare... i 2 tubi sono cira 1 metro... forse più...

benissimo! Il sito della bondioli è fra i più ricchi di documentazione, lo puoi visitare e scaricare tutti i manuali che ti servono, comunque hai già ricevuto le misure che ti servono

[ik0qdd]

Procurati una fascetta stringitubo in metallo come questa (chiaramente di adeguato diametro) la stringi sul tubo facendo coincidere un lato con la linea di taglio, taglia il tubo usando il lato della fascetta come guida, con un pò di attenzione e pazienza il taglio verrà quasi perfetto.

ottimo ... le ho le fascette così larghe...
ottima idea...

In linea di massima le dimensioni dei cardani tra una marca e l'altra sono abbastanza simili, Potrebbe trattarsi anche di un giunto autocostruito assemblando vari componenti.

anche questo è vero...quindi rimango sempre nel dubbio di non sapere di che marca è il mio cardano ... pazienza..

x Sergiom.. ti ringrazio, ottimo sito... ed hoi trovato scritto in un manuale scaricato in pdf.. quello che non ho trovato scritto nel piccolo inserto della protezione...
e cmq dice " accorciare le semiprotezioni della stessa misura di cui sono accorciati i tubi cardanici"...
a chi dò retta ???
G

[GON]

vuol dire che se accorci i tubi di ferro di 5 cm altrettanto devi tagliare quelli di plastica, sempre lasciandoli 1cm o due più corti di quelli in metallo, in modo da favorire l'inserimento quando viene riaccoppiato.

[marerb]

dispensa

Buon pomeriggio a Tutti
mi inserisco velocemente a questa discussione e lascio indicazione su una dispensa specifica http://web.tiscali.it/profpessina/albcard/albcard.htm
spero possa interessare
buona festa a Tutti
marerb

[ik0qdd]

Buon pomeriggio a Tutti
mi inserisco velocemente a questa discussione e lascio indicazione su una dispensa specifica http://web.tiscali.it/profpessina/albcard/albcard.htm
spero possa interessare
buona festa a Tutti
marerb

--------
grazie Marerb.. scaricato e molto interessante... l'ho messo nel mio archivio del trattore....
colgo l'occasione per porre un altra domanda.. visto il neofita che sono...
tra qualche giorno dovrò inserire l'albero cardanico nella presa di forza del trattore e verso la trincia...dopo averlo dotato della sua protezione, (stò aspettando che mi arrivi l'ingrassatore pneumatico che ho ordinato via internet, in quanto prima voglio ingrassarlo ben bene)....
a questo punto mi chiedo ma come fare ad innestarlo in quanto una volta messa la protezione non riesco più ad infilare la mano per premere il pirulicchio a molla per l'incastro... mi dite quale è il metodo giusto ???
GIuseppe

[vincent]

no...dai....serve arte e pazienza!!!!!
non cercare di modificare....ma cerca di sostituire con pezzi adatti alla tua esigenza..
esistono vari modelli di cuffia che vanno montati sull'attrezzo...alcuni variano di diametro e ti permettono di entrare facilmente con le dita a spingere i pulsanti..altri, per cardani un po robusti tipo erpice rotante hanno addirittura uno sportellino all'altezza dei pulsanti...

[Albe655C]

Per esempio, le protezione di giunti Comer hanno ovviato a questo problema facendo una cuffia che si può rimuove con l'ausilio di due cacciaviti.
