Disegni Iveco 2

[iveco]

Guardate, questo 190-35 l'ho disegnato io!
Che vi pare???

[mpj]

Niente male!

[Michele81]

io anche ho fatto molti disegni in dwg, ma non so come mandarli. vedete così se va bene

[iveco]

Bellissimo il tuo disegno, io non li faccio col computer ma con riga squadra e penna!!!

[Friz]

X Michele: complimenti per il disegno, ma non ci sei diventato matto a farlo?
purtroppo non sono riuscito a vedere i disegni che mi hai spedito perchè da qualche giorno Autocad non vuole funzionarmi....
tra un po' sto PC fa una fine grama.....
Iveco, sai che hai scordato una cosa? l'albero di trasmissione

[iveco]

Grazie per avermelo detto

Che errore, anzi, che ORRORE! Non me n'ero accorto che mancasse l'albero di trasmissione!!!

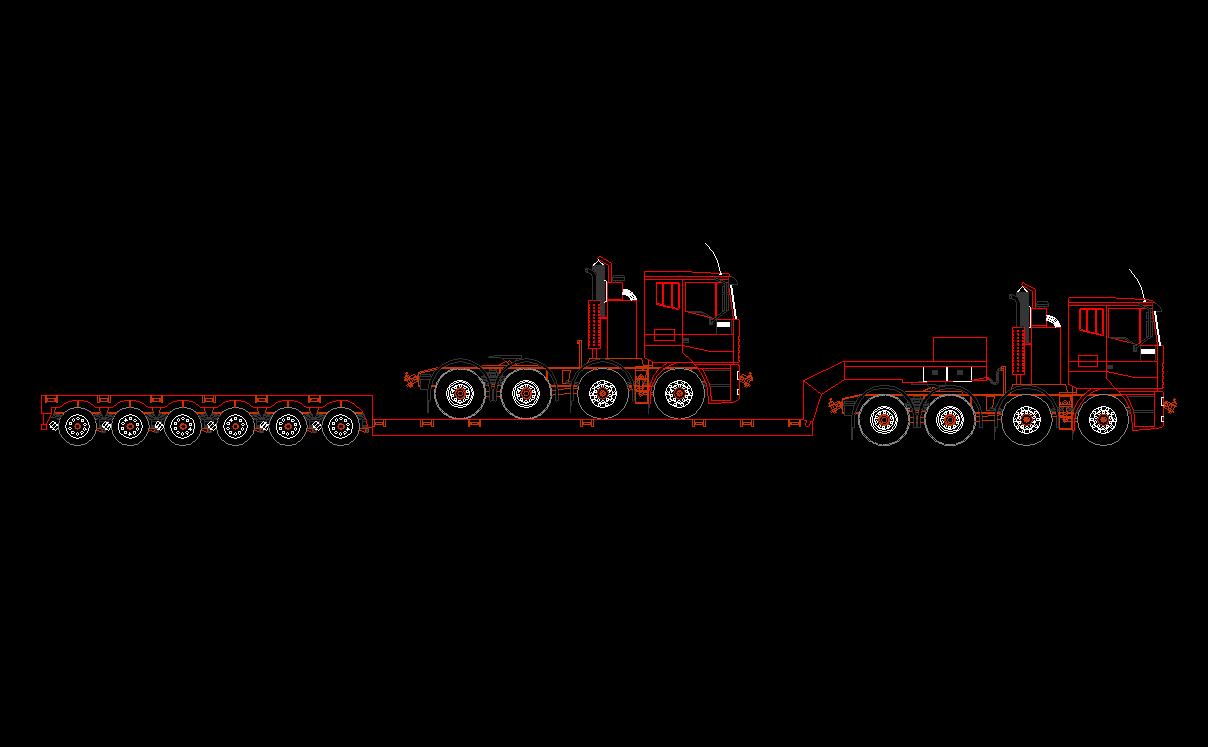

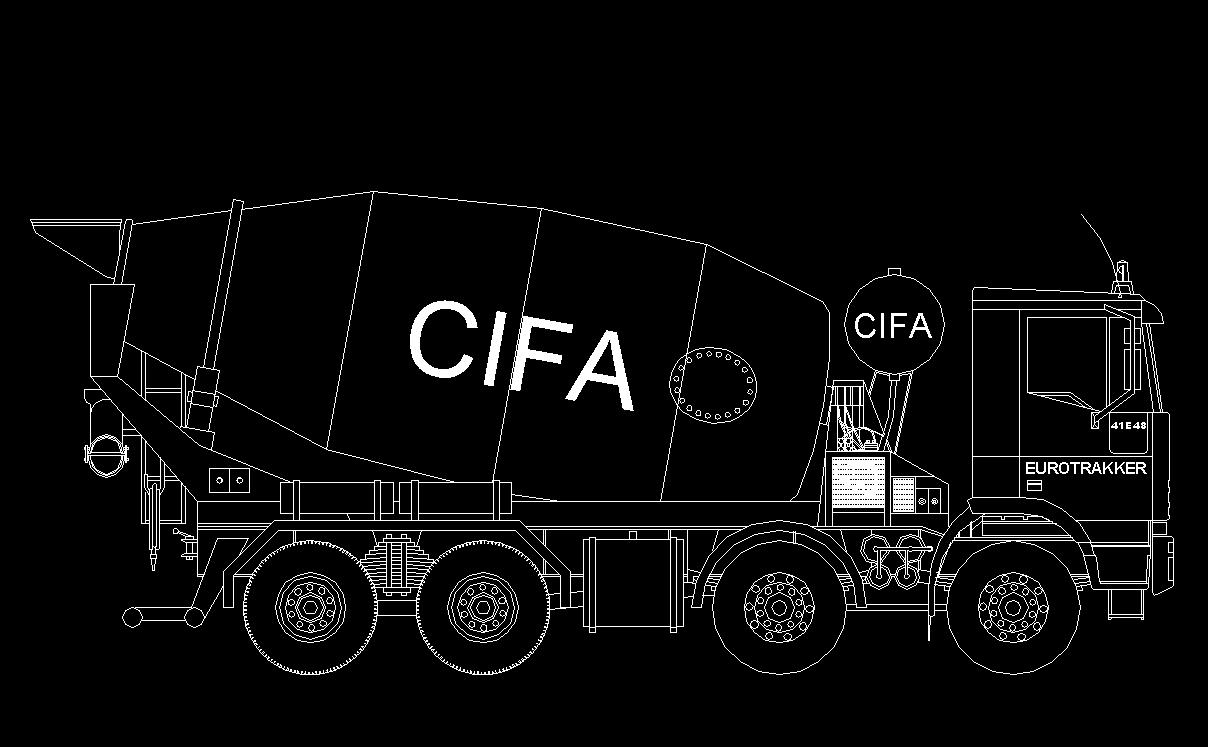

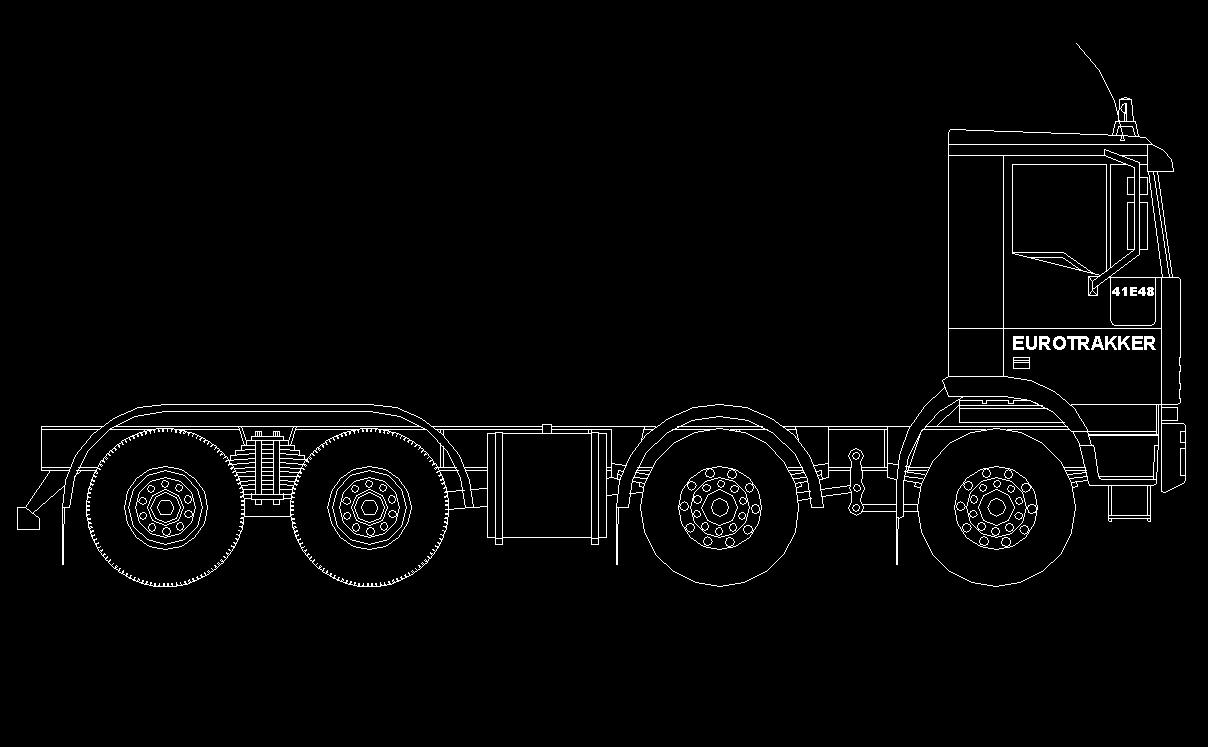

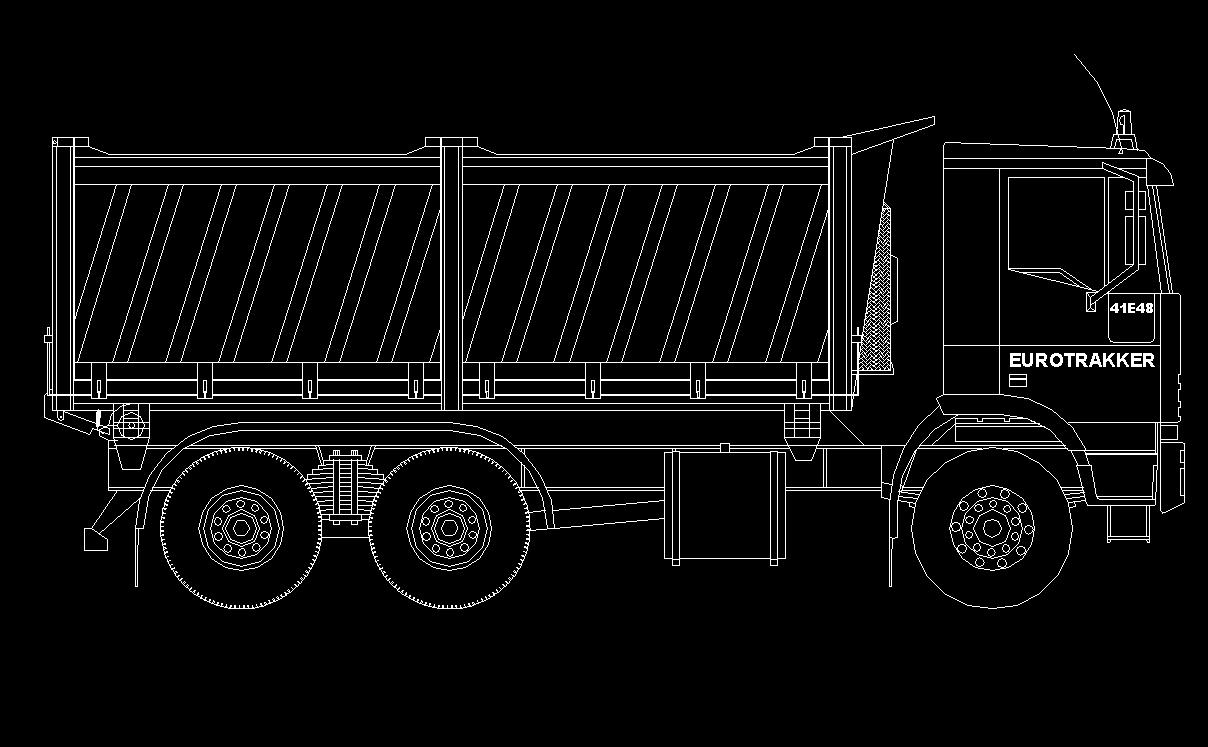

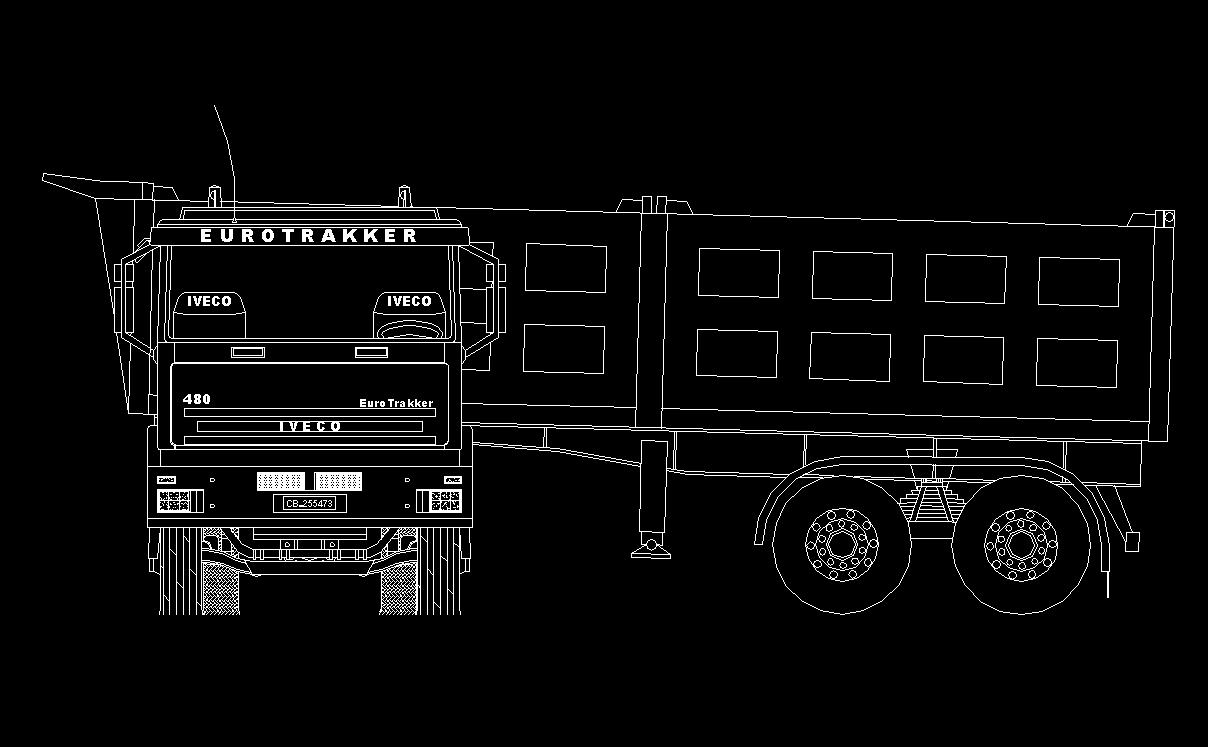

Guardate questi due EuroTrakker che vi invio:

[Friz]

belli, specialmente il bilico

[Michele81]

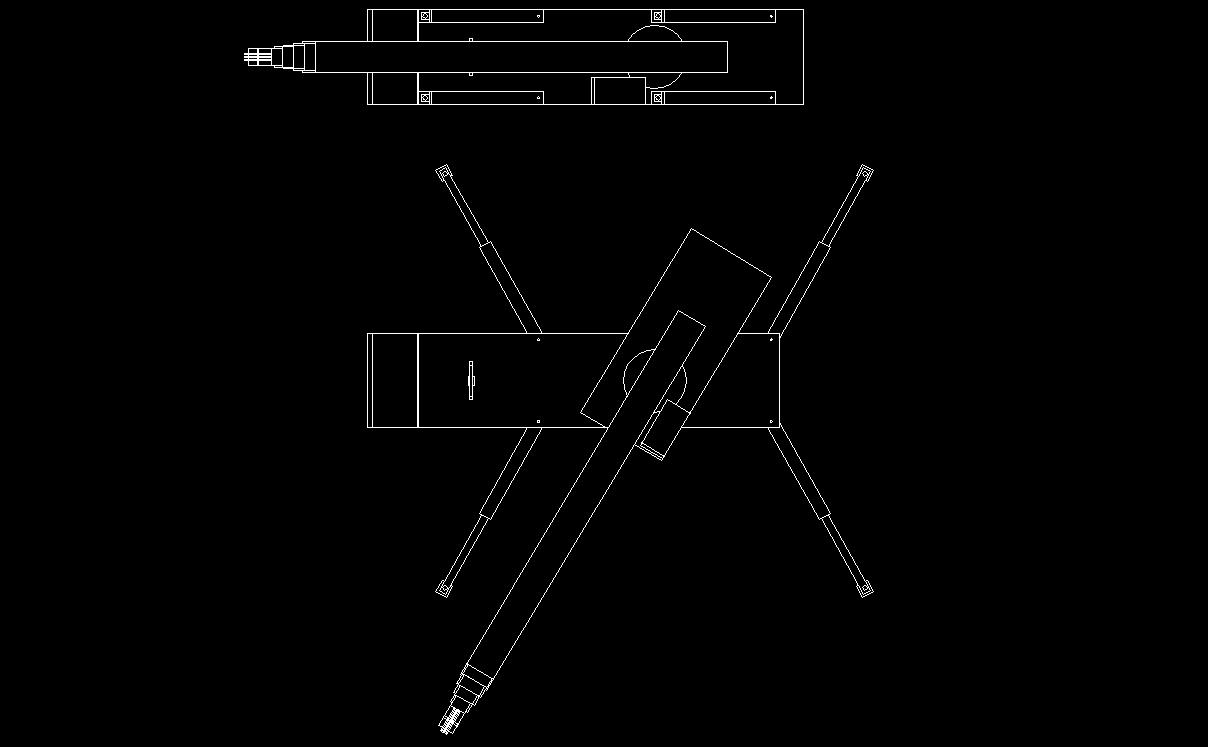

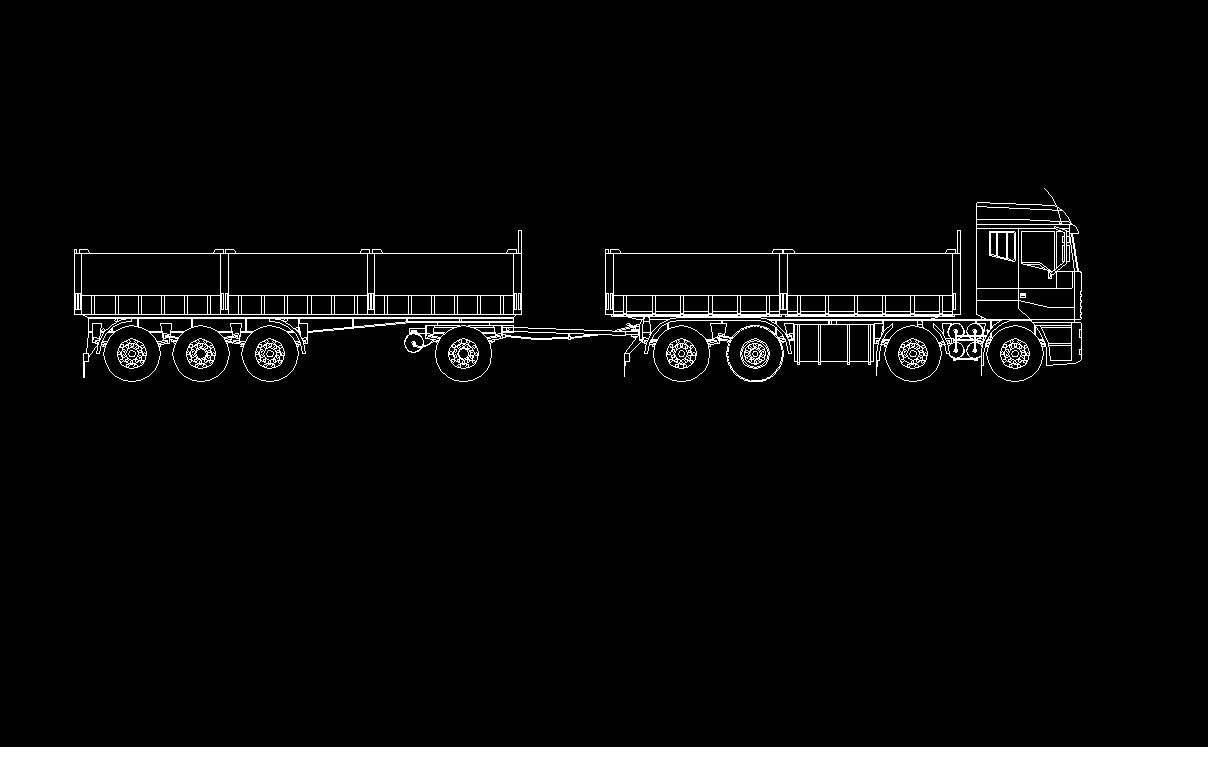

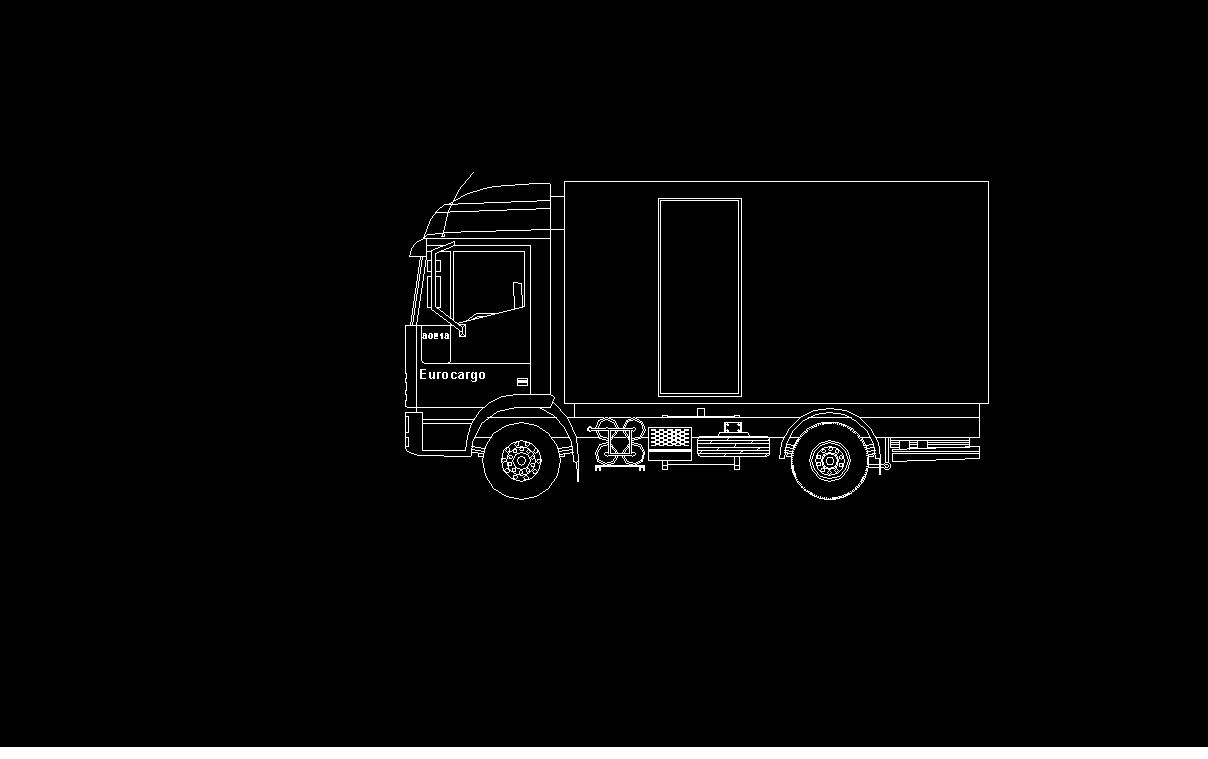

posso dire di aver fatto di melgio, di molto meglio, ma non saprei come inviare i disegni, dato che sono su autocad, e quindi grandi prima di tutti da spedire per posta. se li salvo come fil jpeg, poi non si ha una risoluzione ottimale come quella reale andando sui particolari. intanto se non vi dispiace ve ne allego qualcuno se avete voglia di vedere cosa mi passa per la testa. ciao ragazzi

[Michele81]

scusate.....

[Michele81]

ecco

[Michele81]

......

[Michele81]

.......

[Michele81]

.....

[Michele81]

.......

[Michele81]

........

[Michele81]

..........

[Michele81]

......

[Michele81]

.....

[Michele81]

.......

[Michele81]

........

[mpj]

Asso che lavoro!

Anche se io preferisco la cara e vecchia matita....

[Michele81]

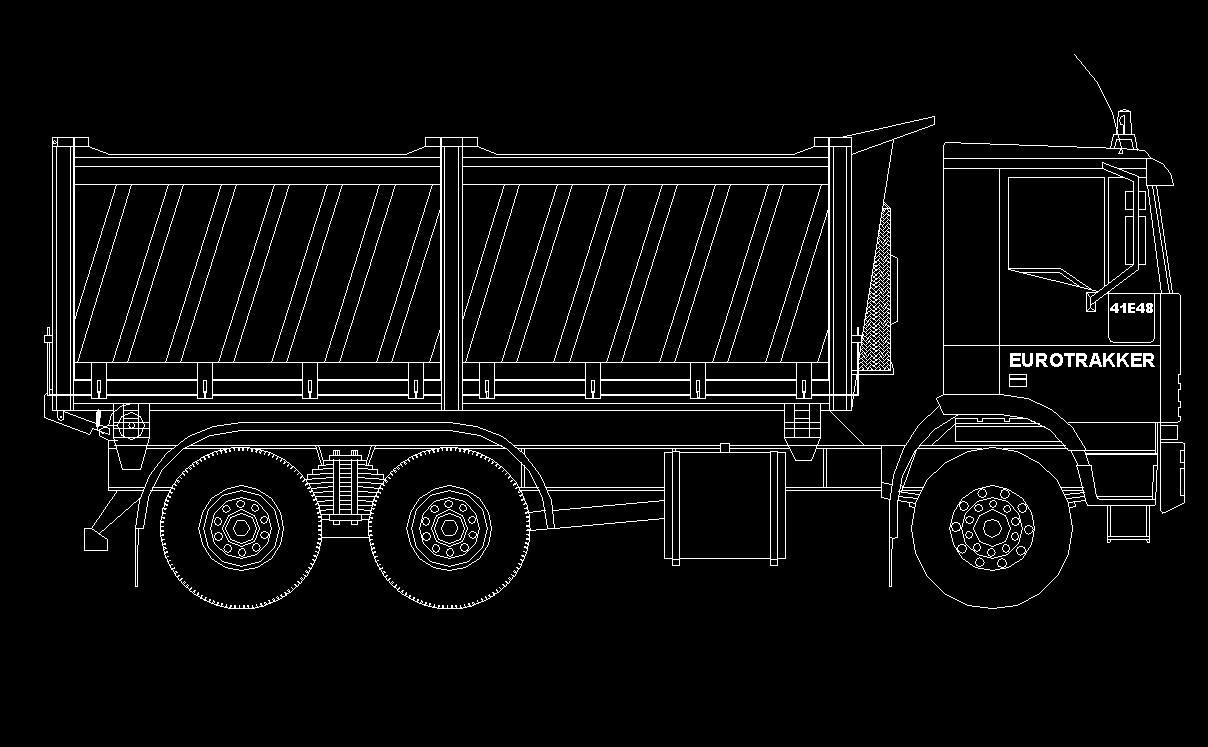

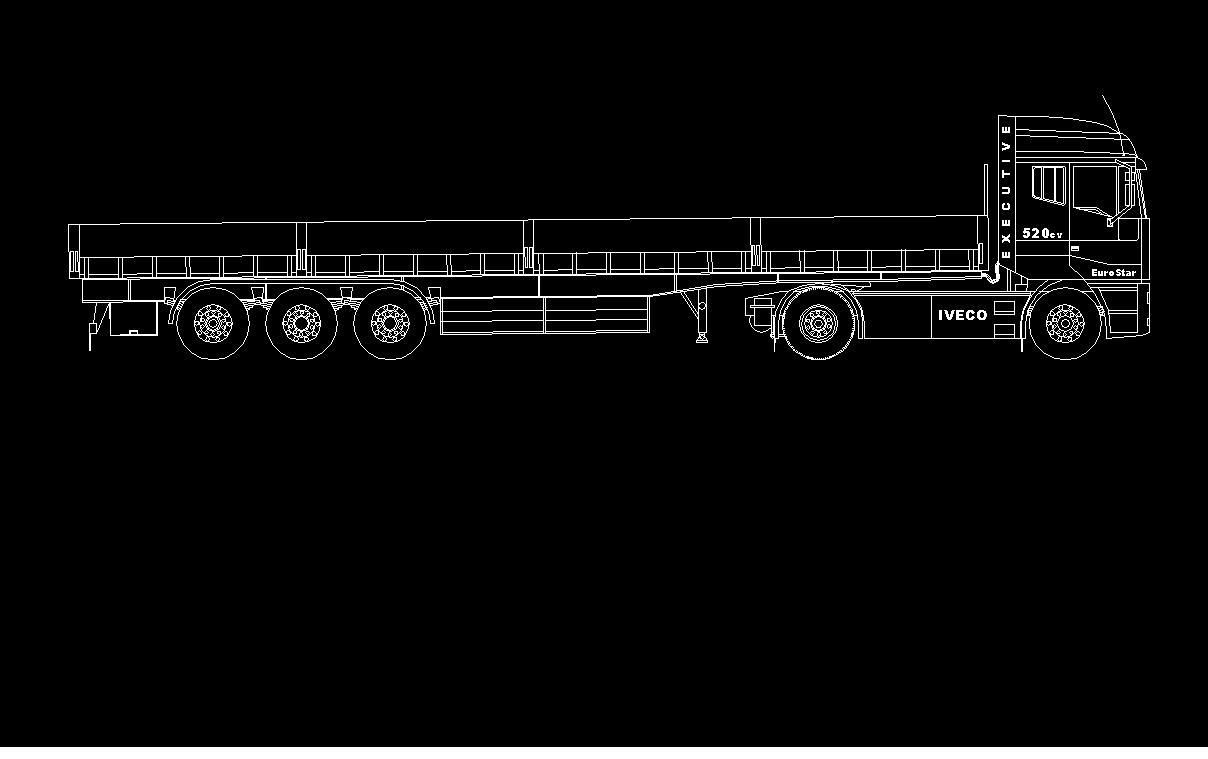

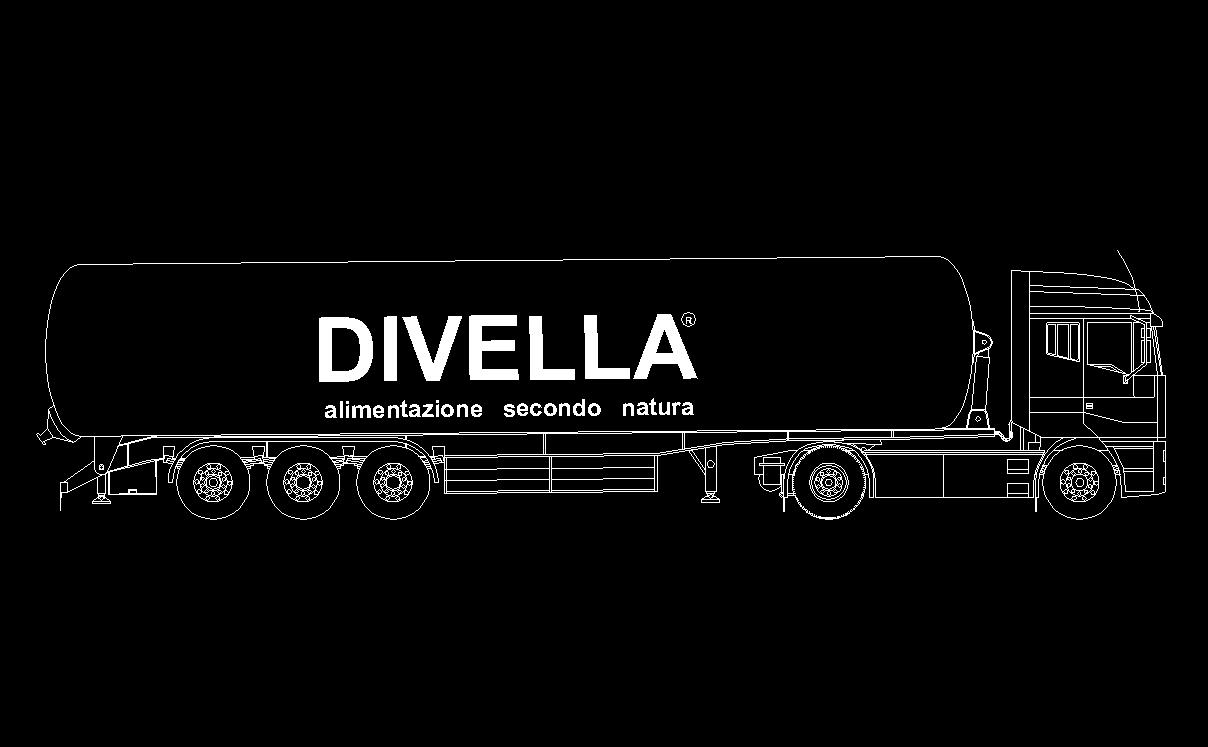

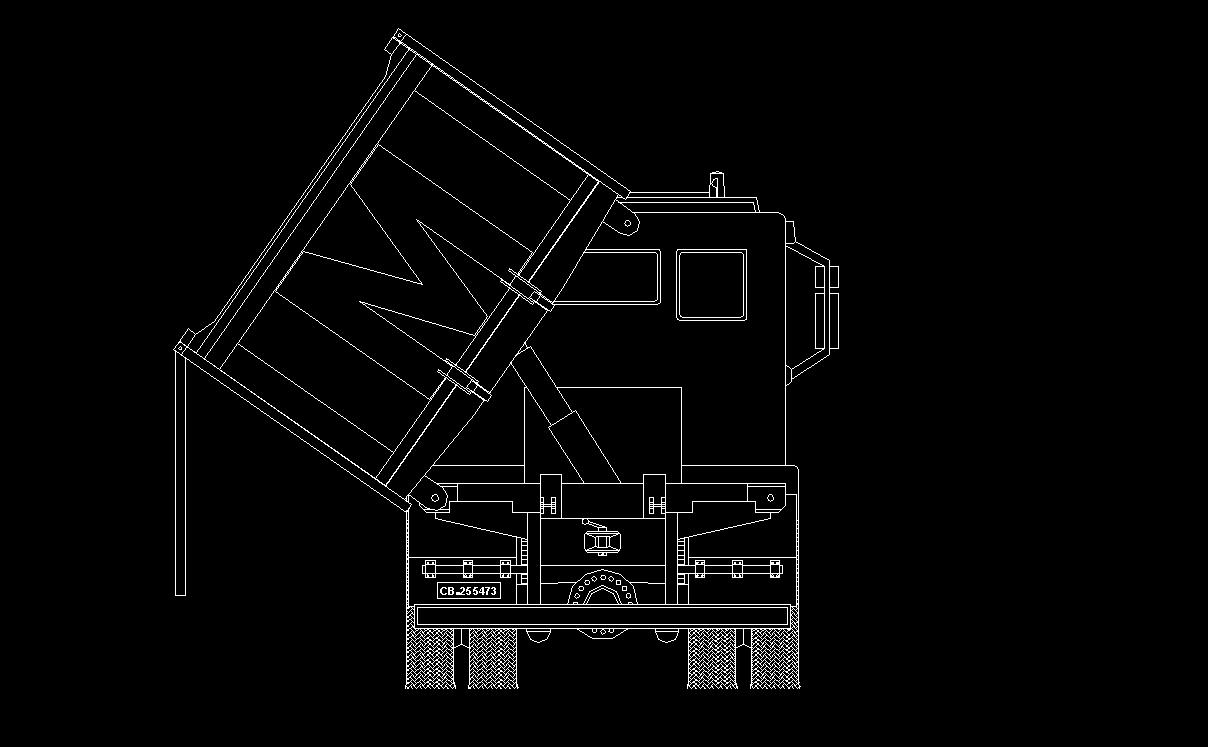

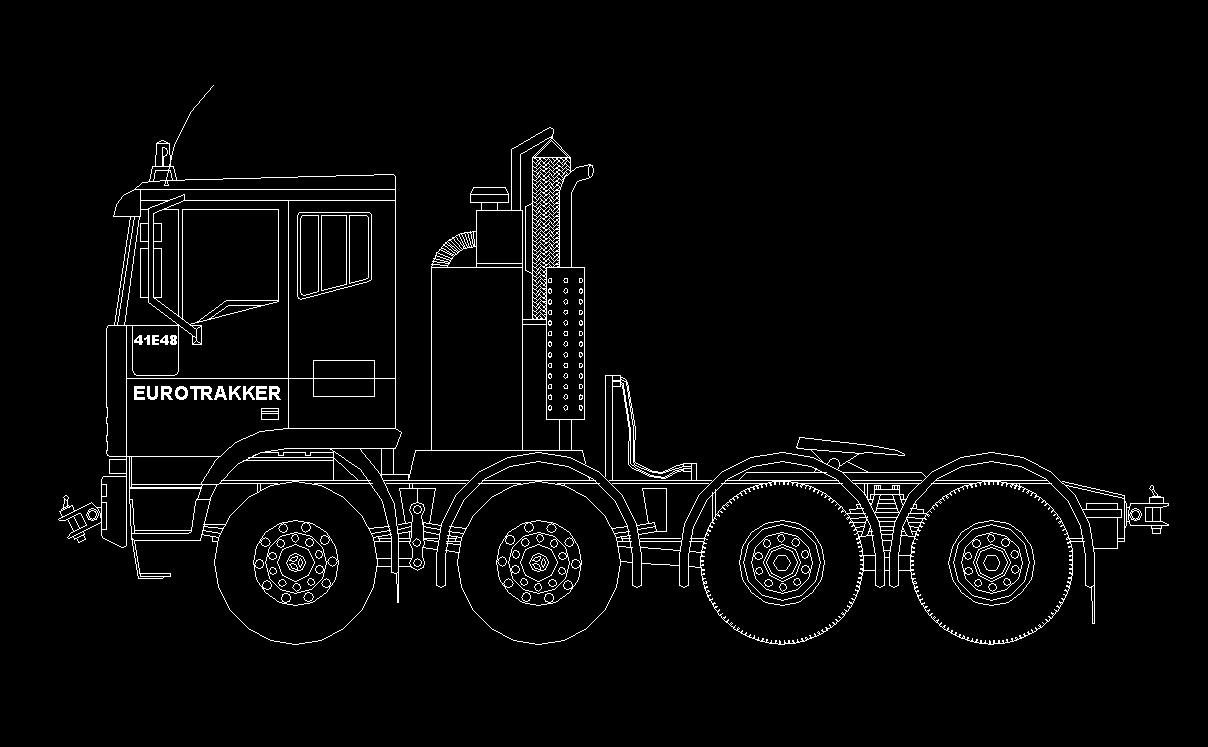

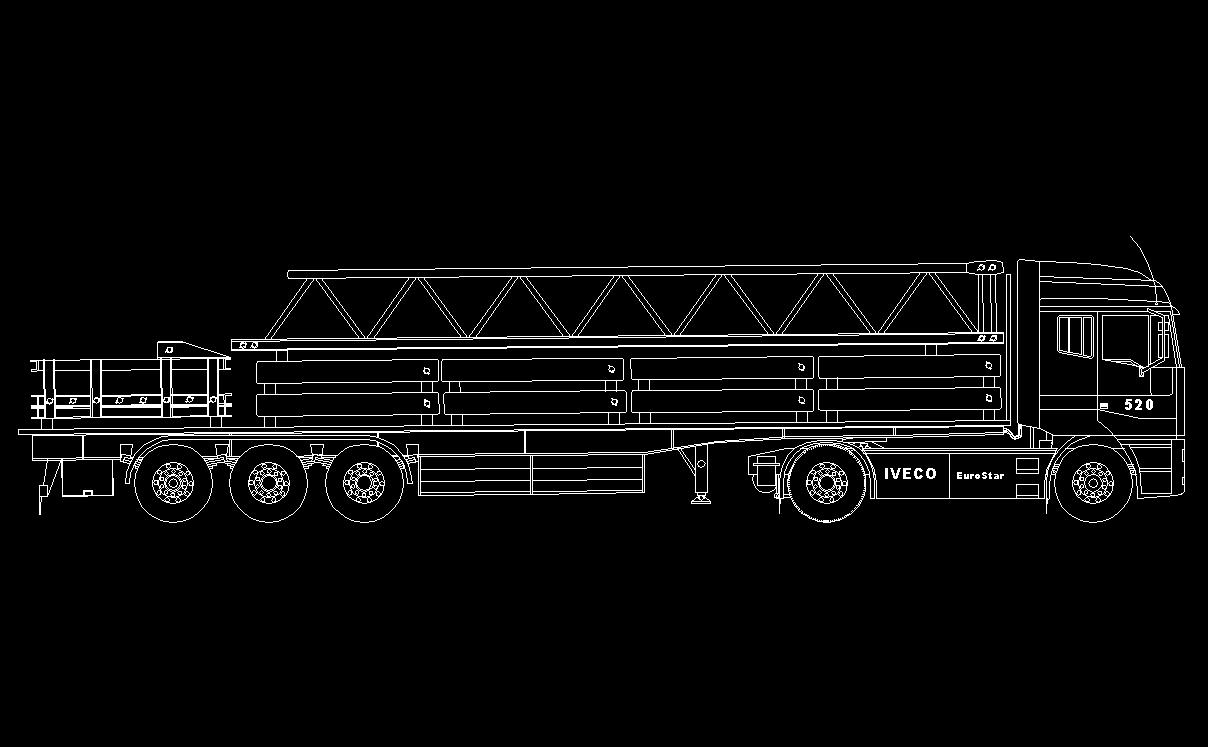

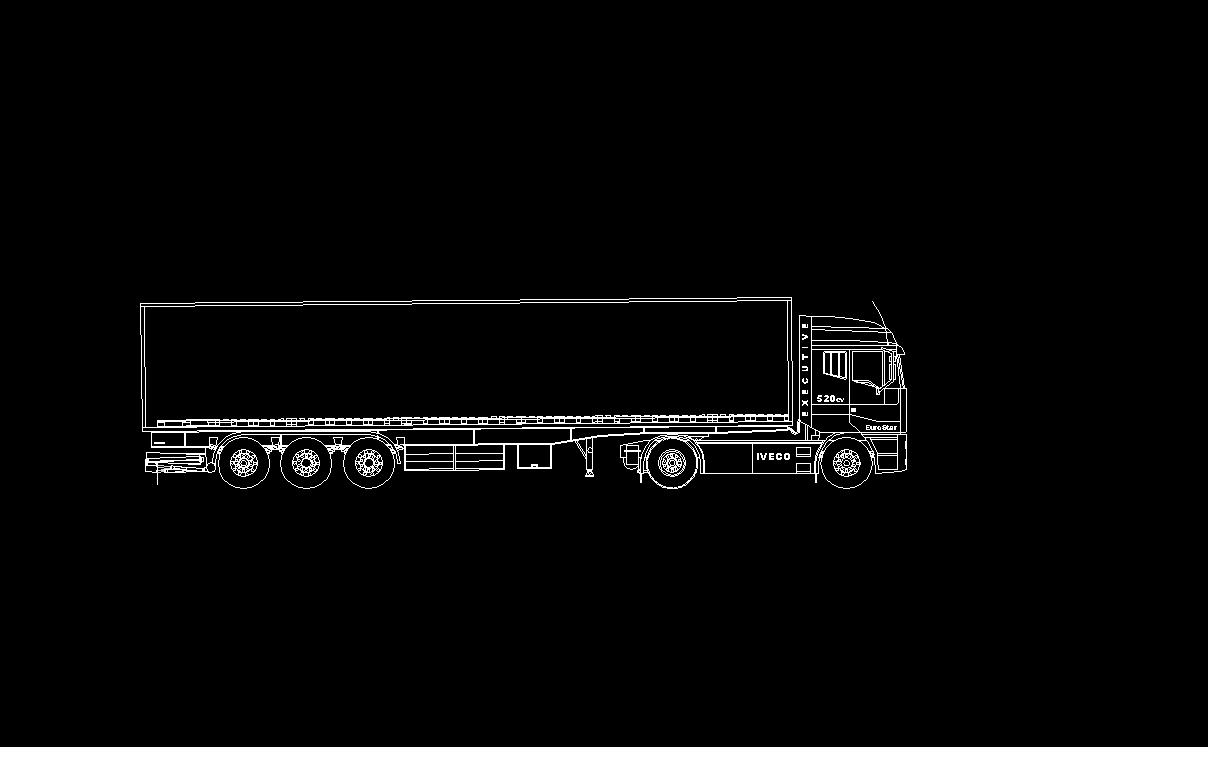

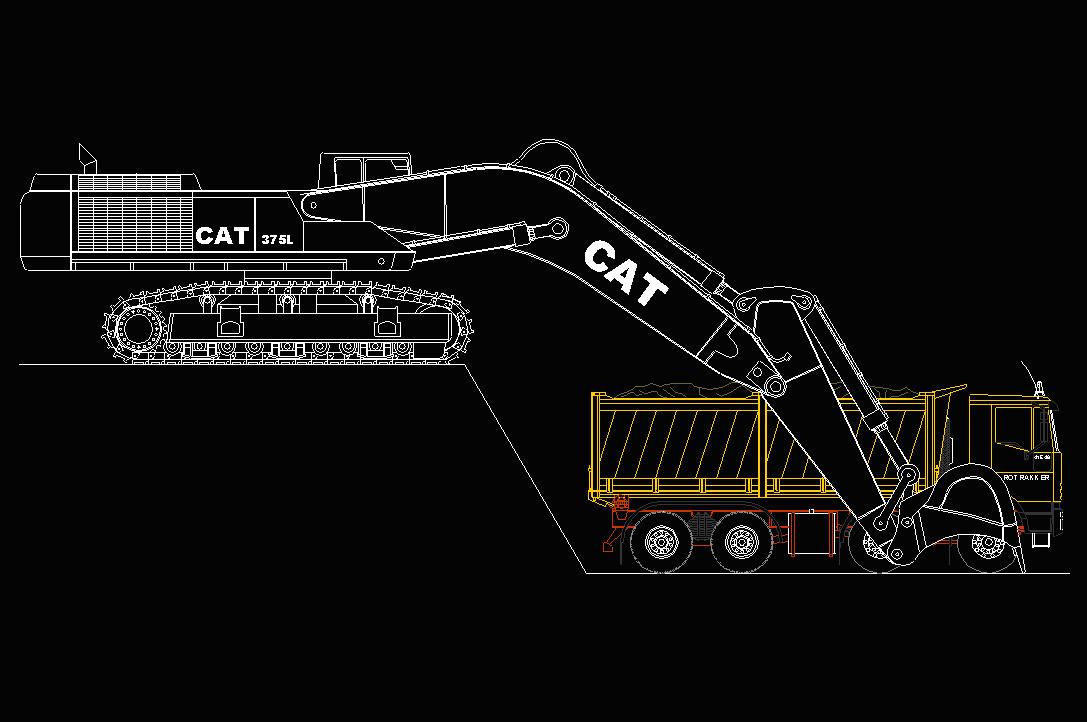

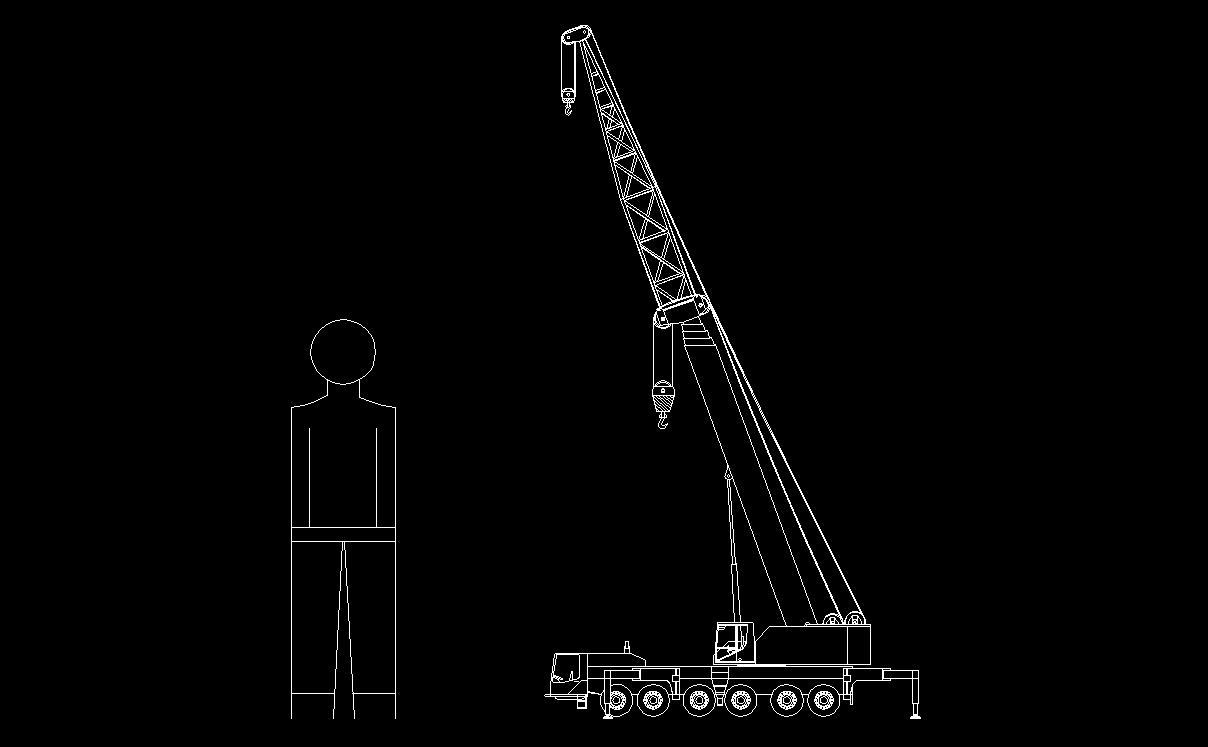

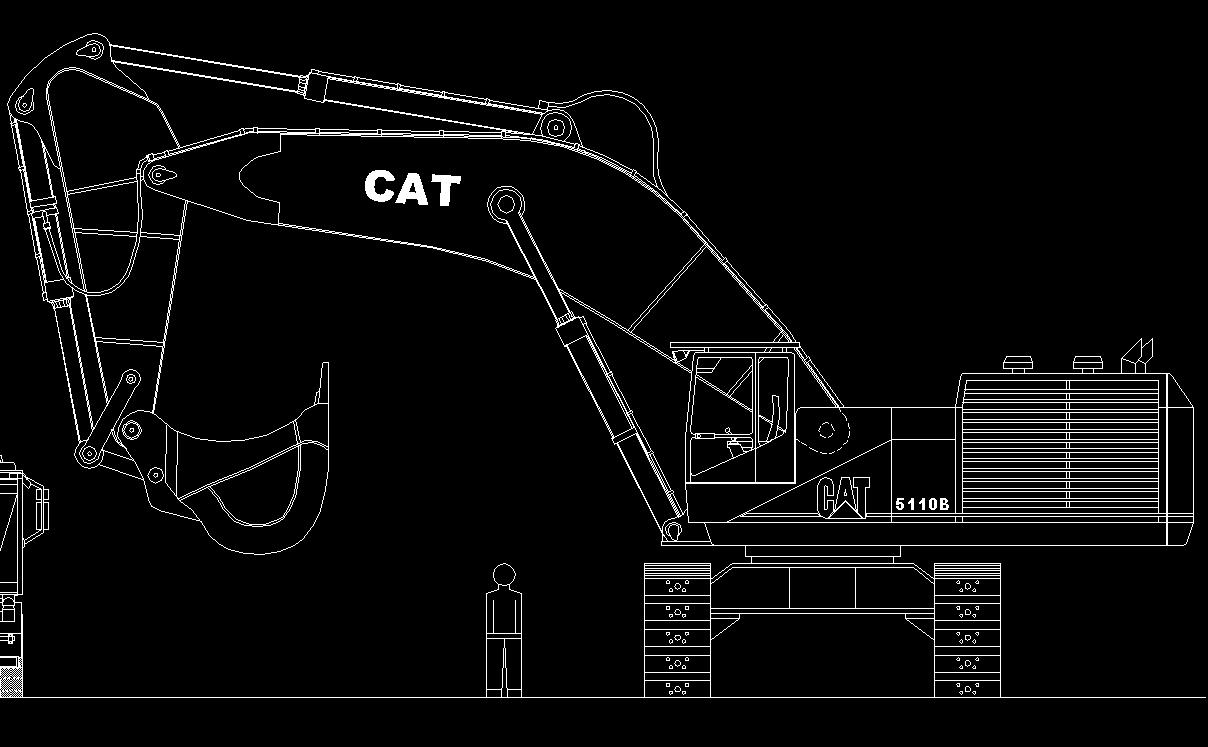

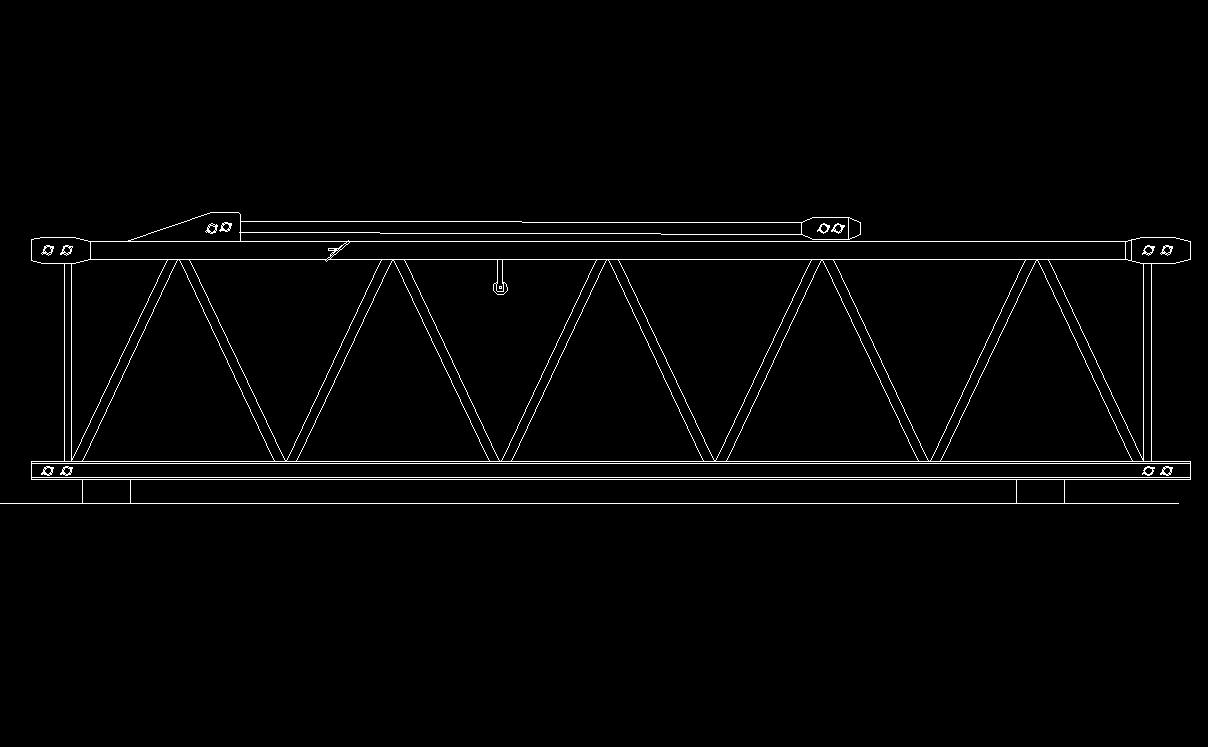

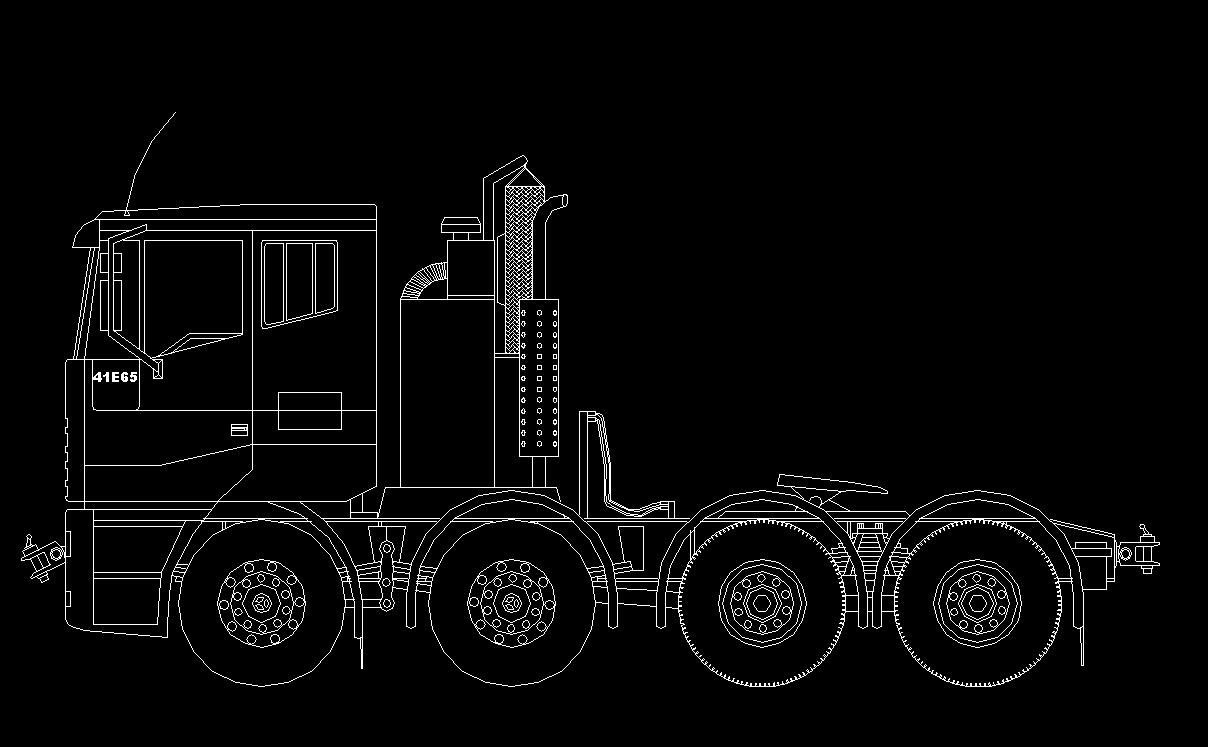

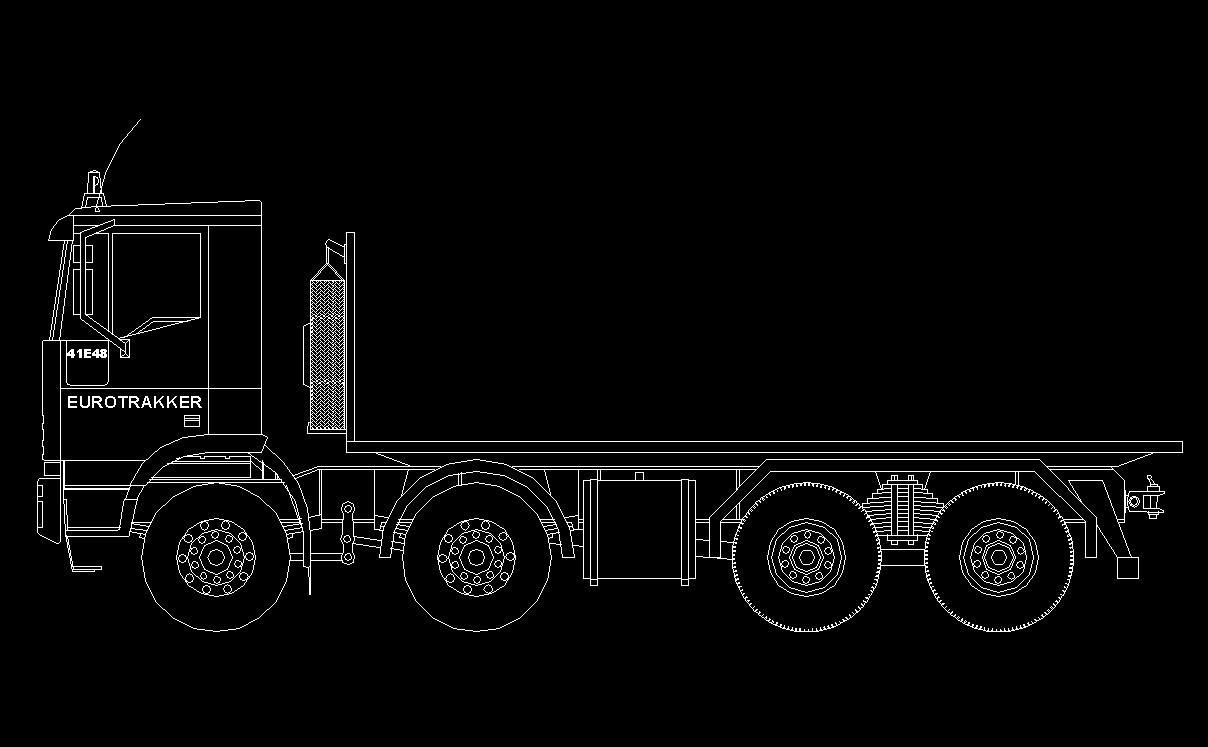

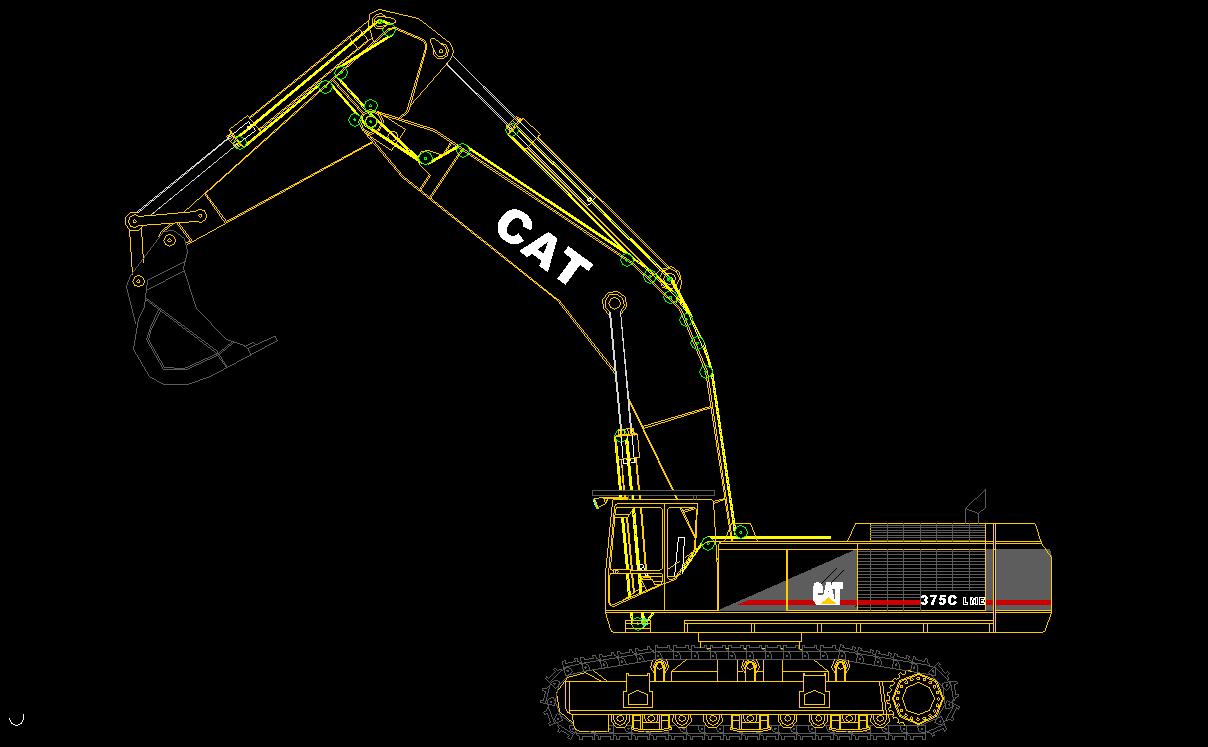

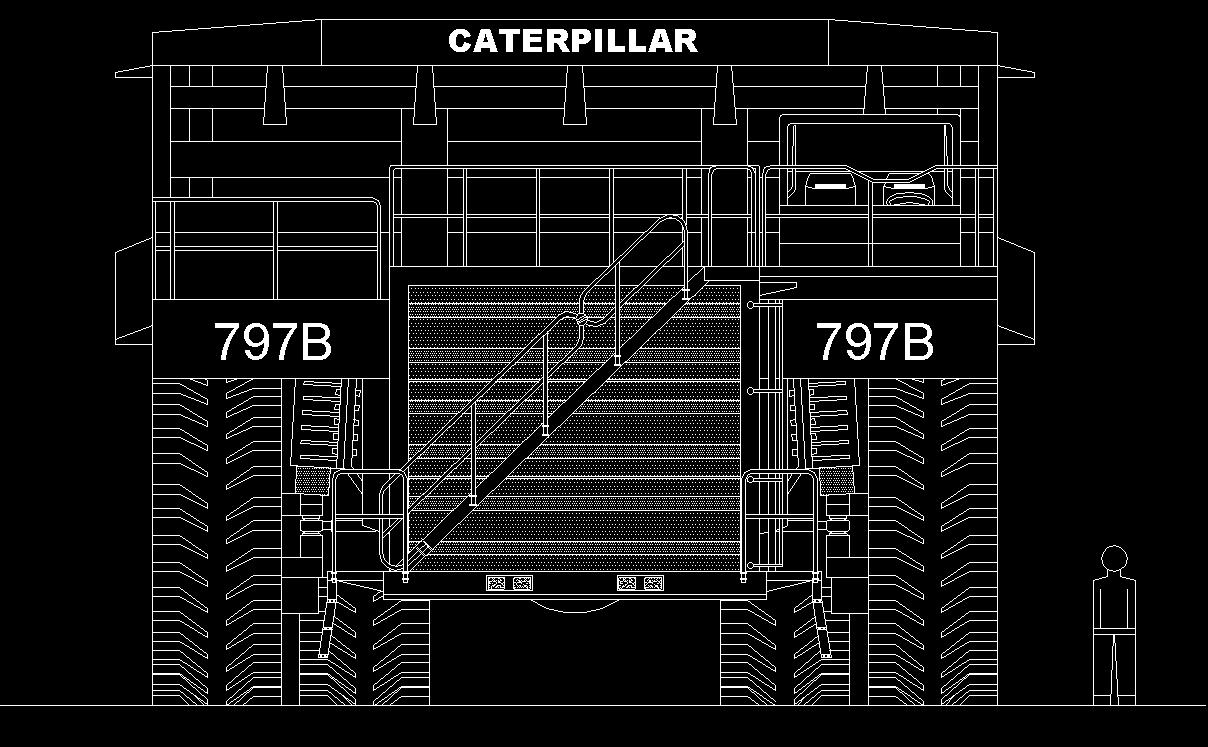

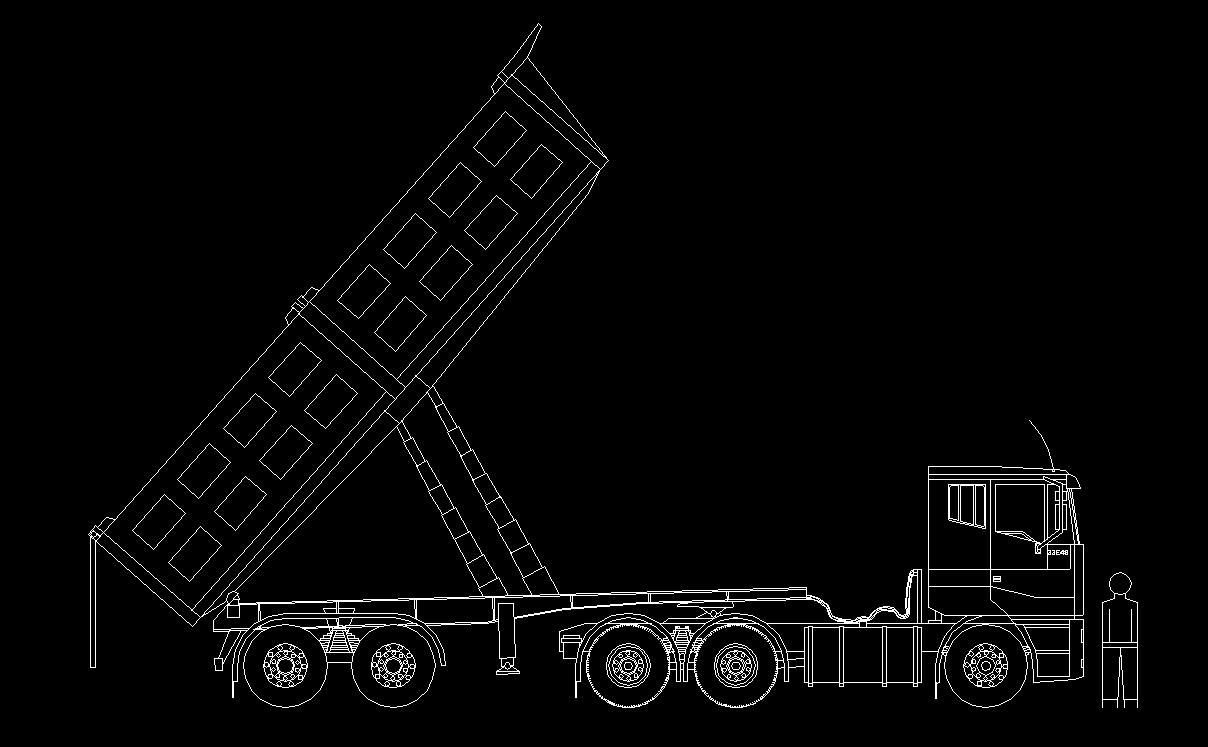

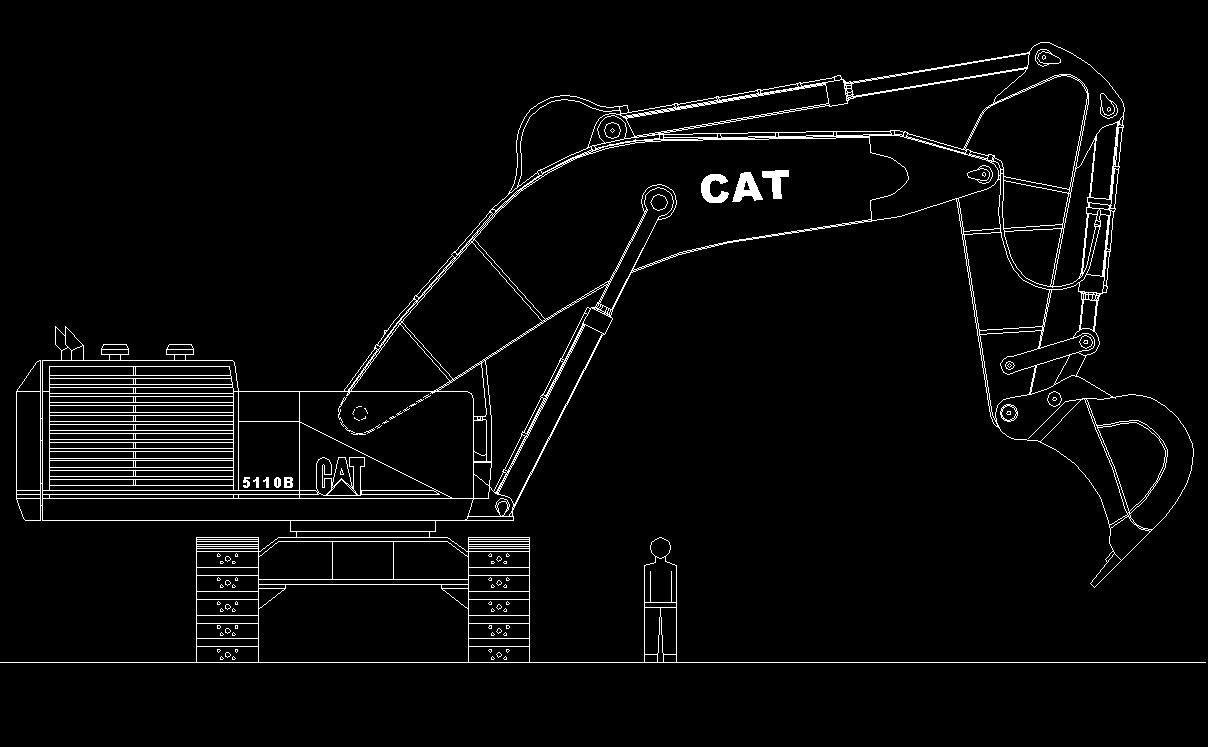

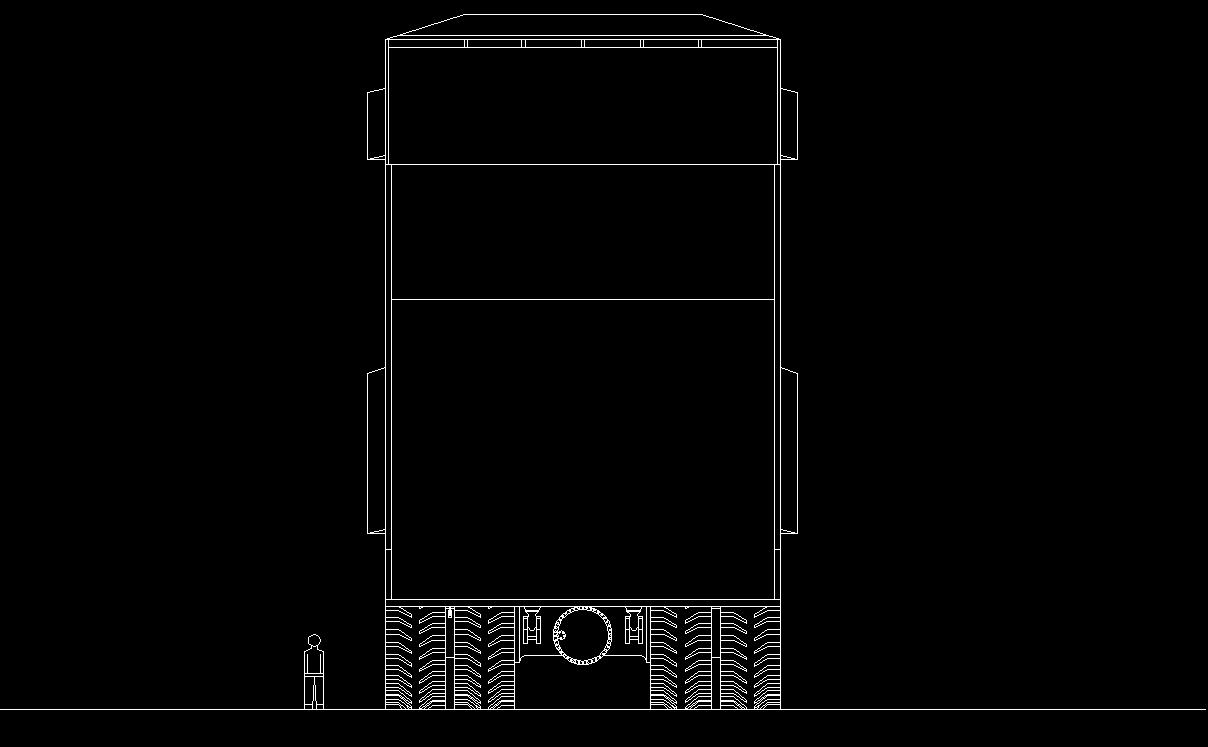

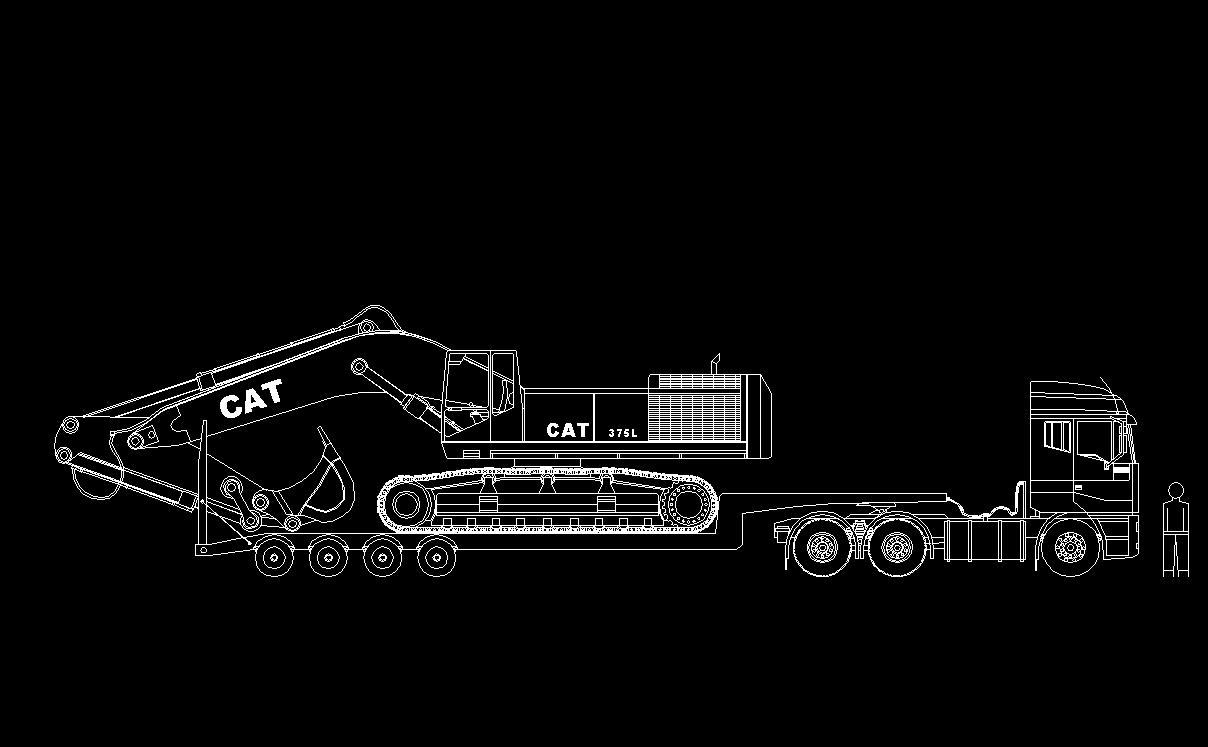

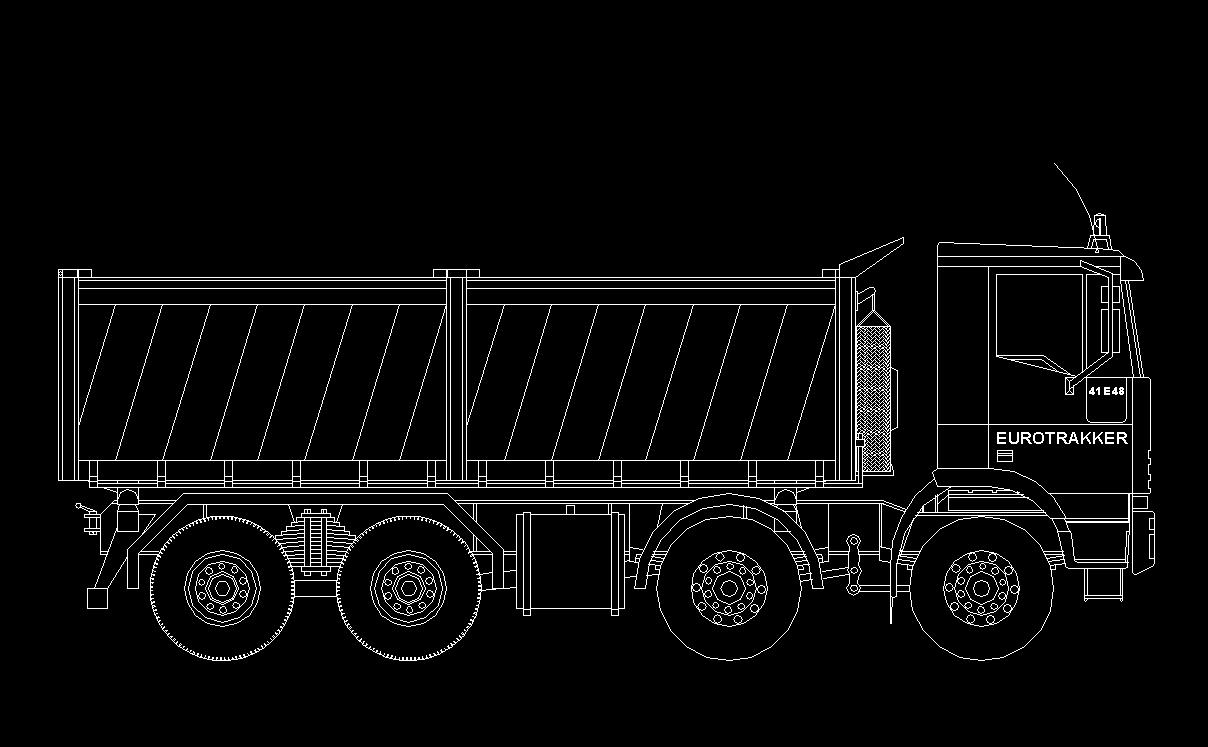

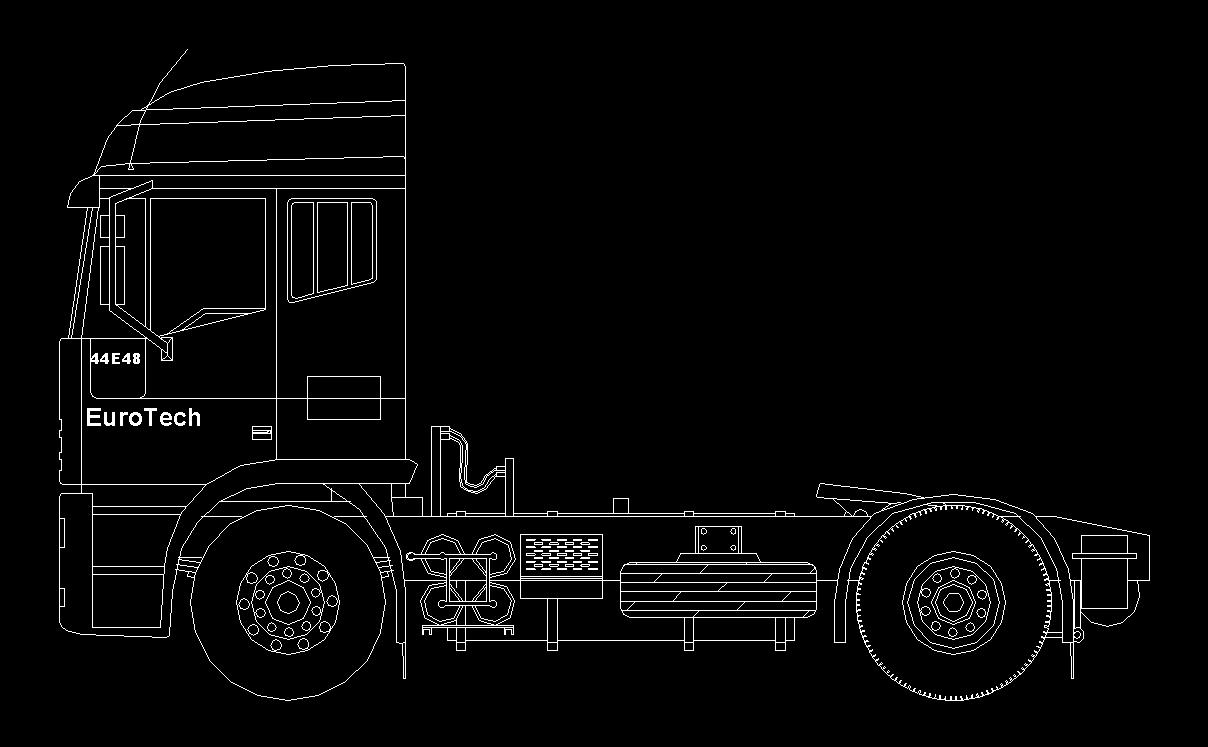

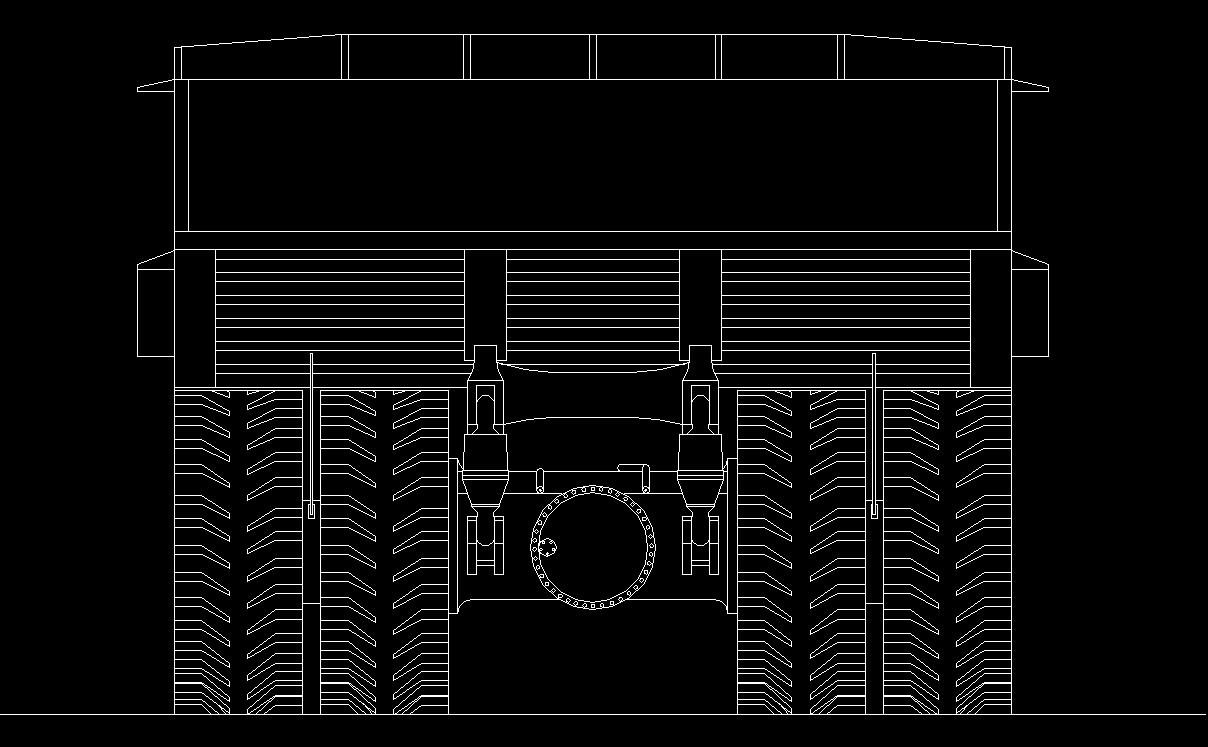

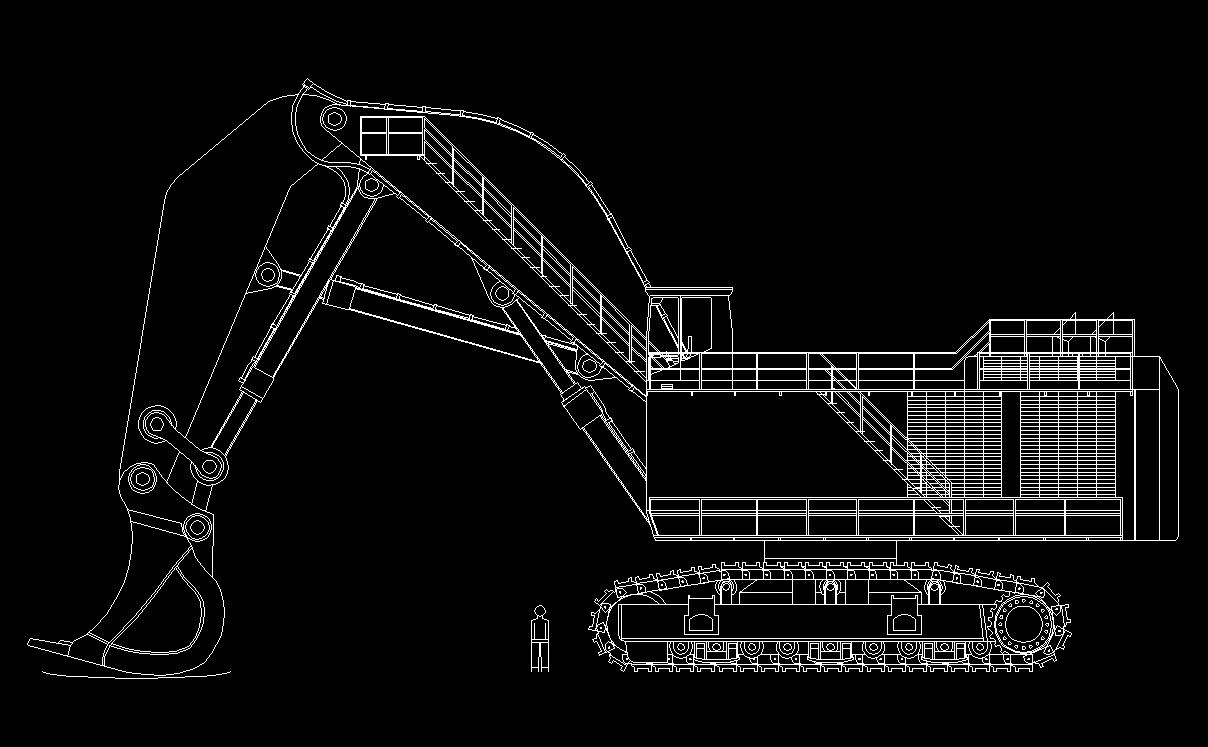

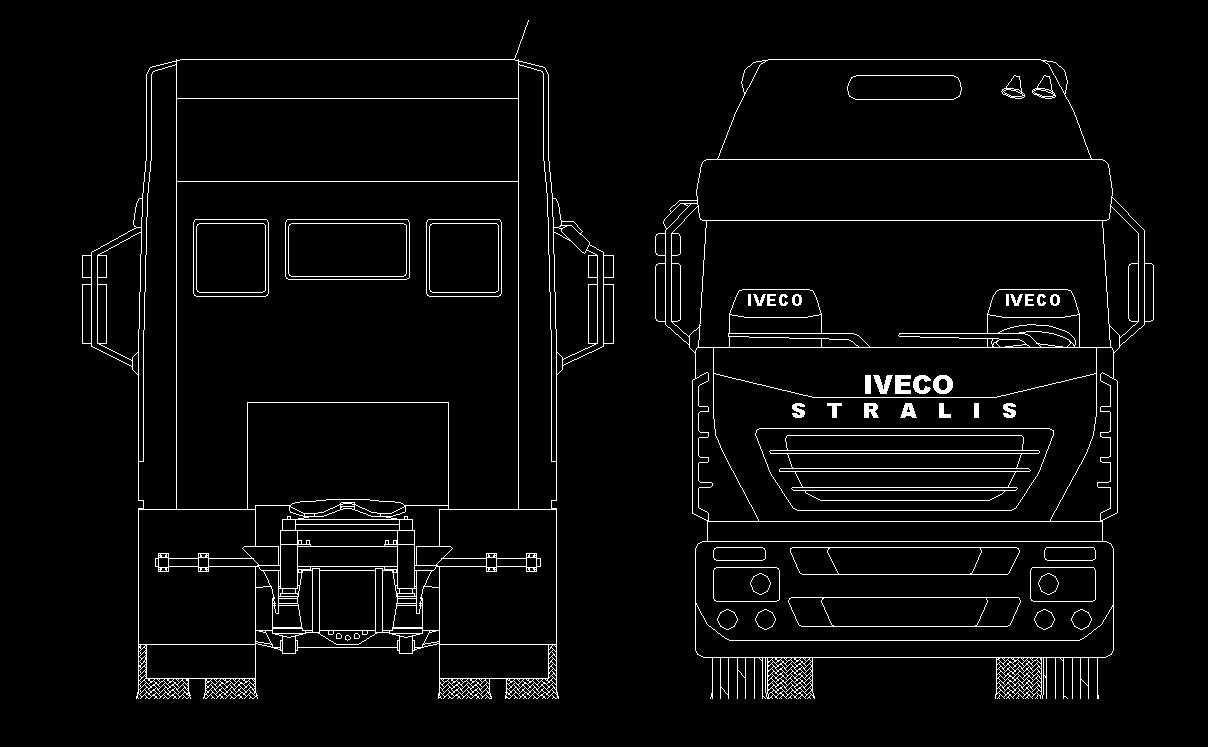

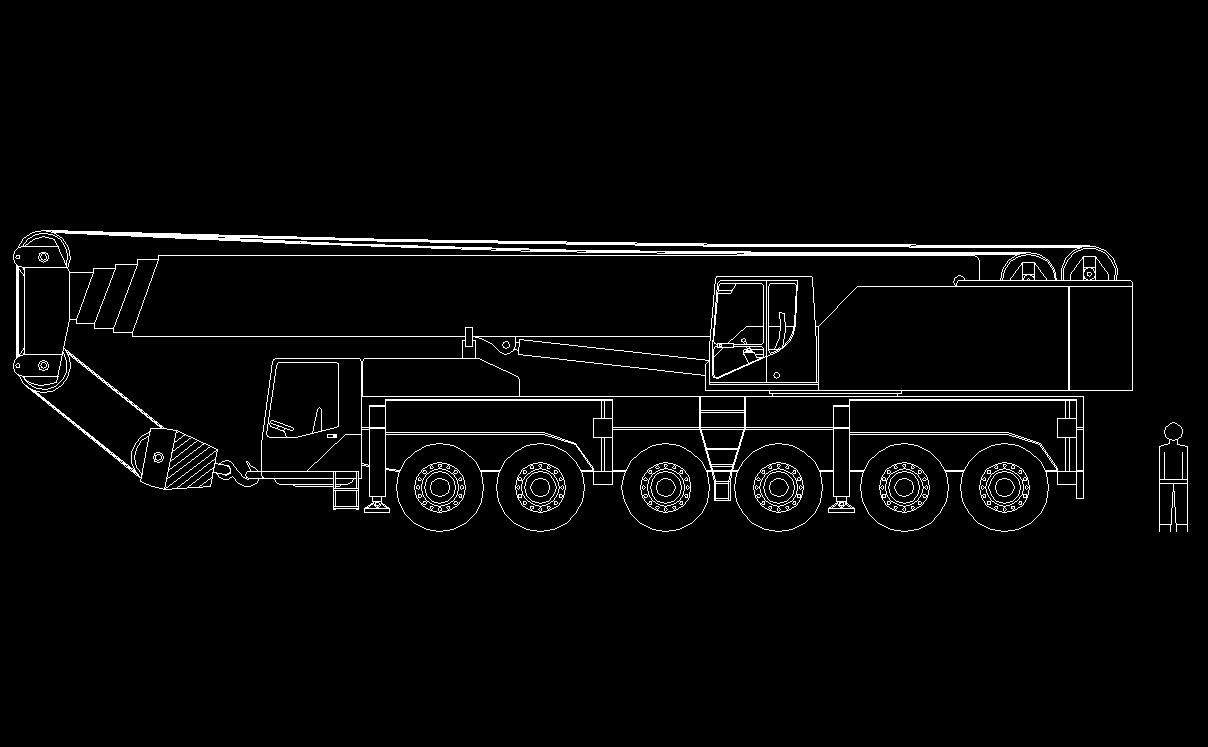

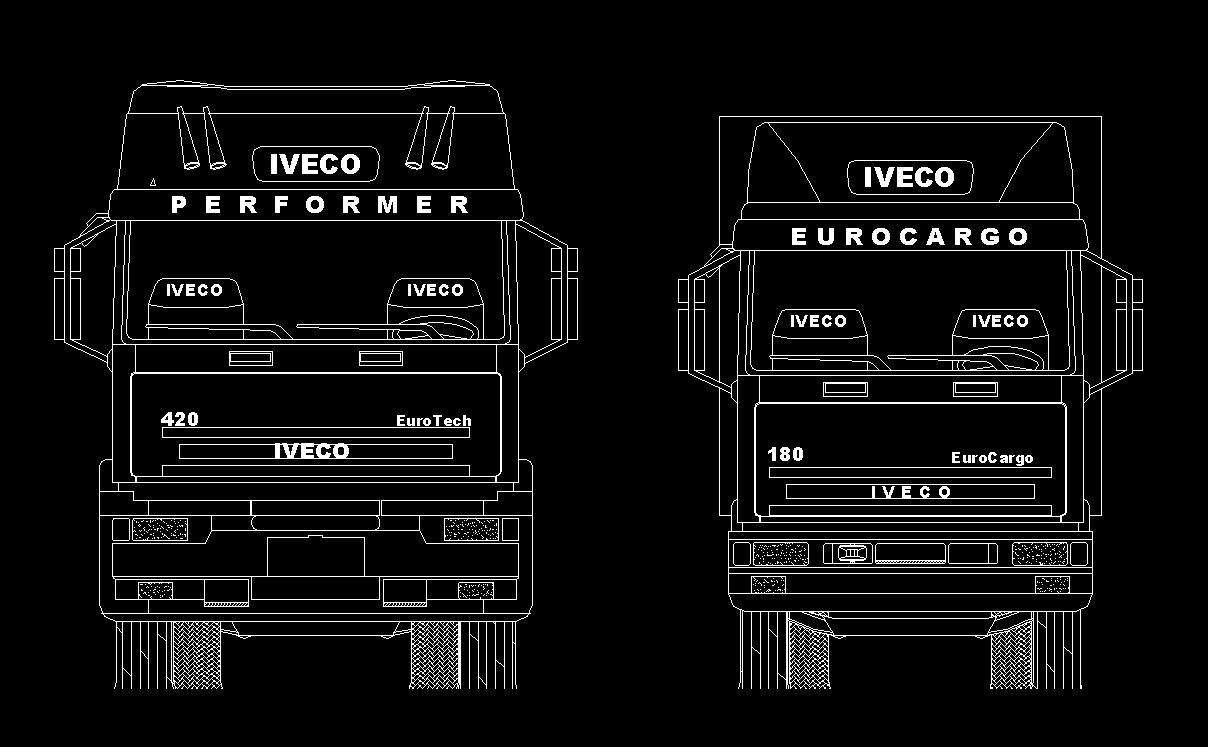

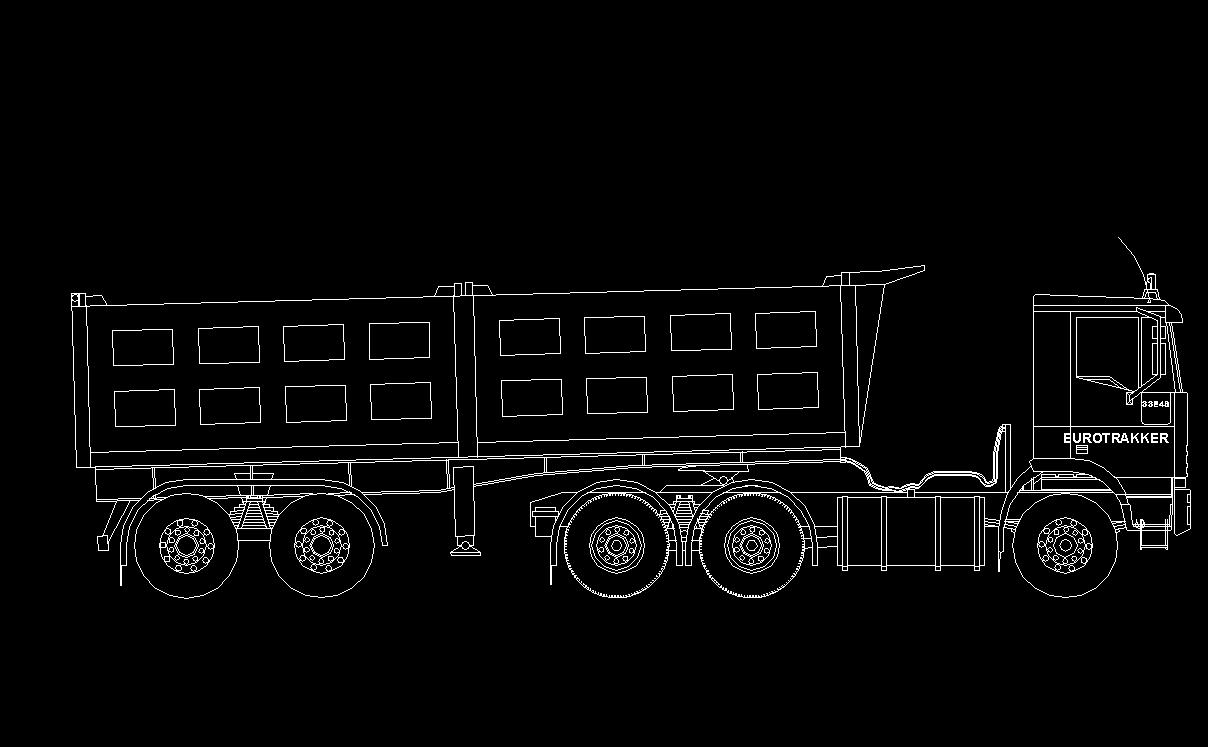

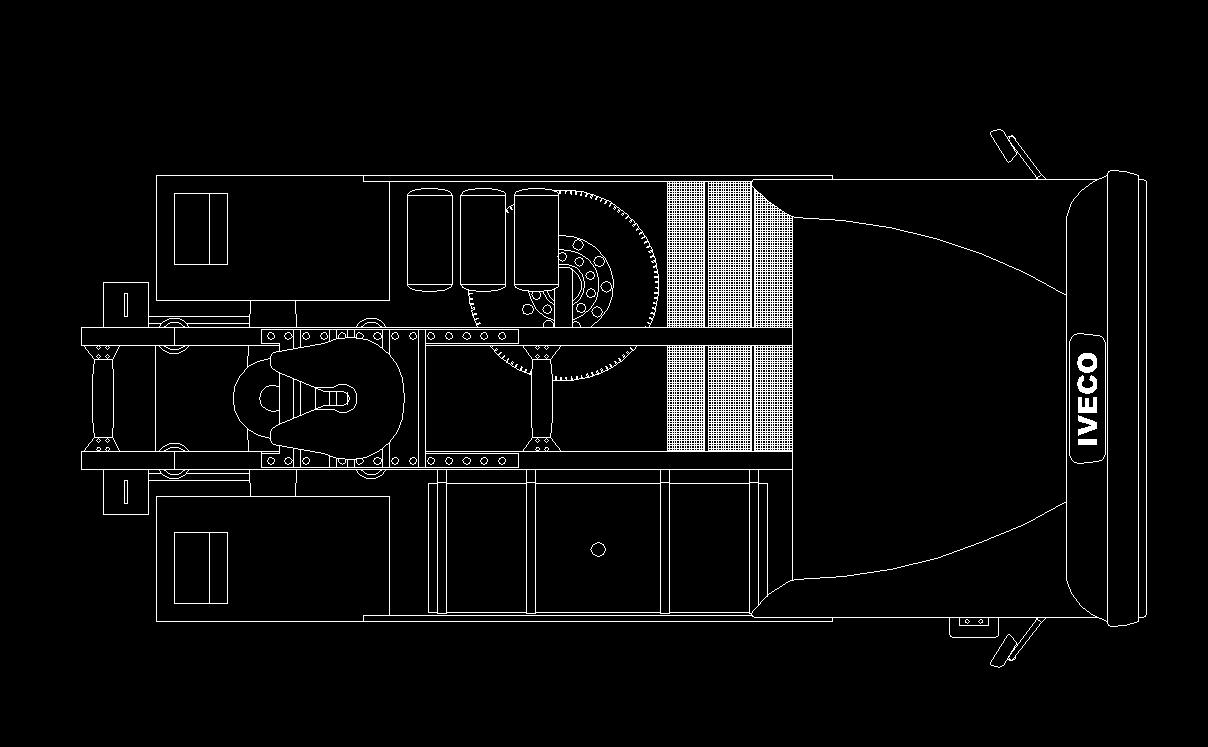

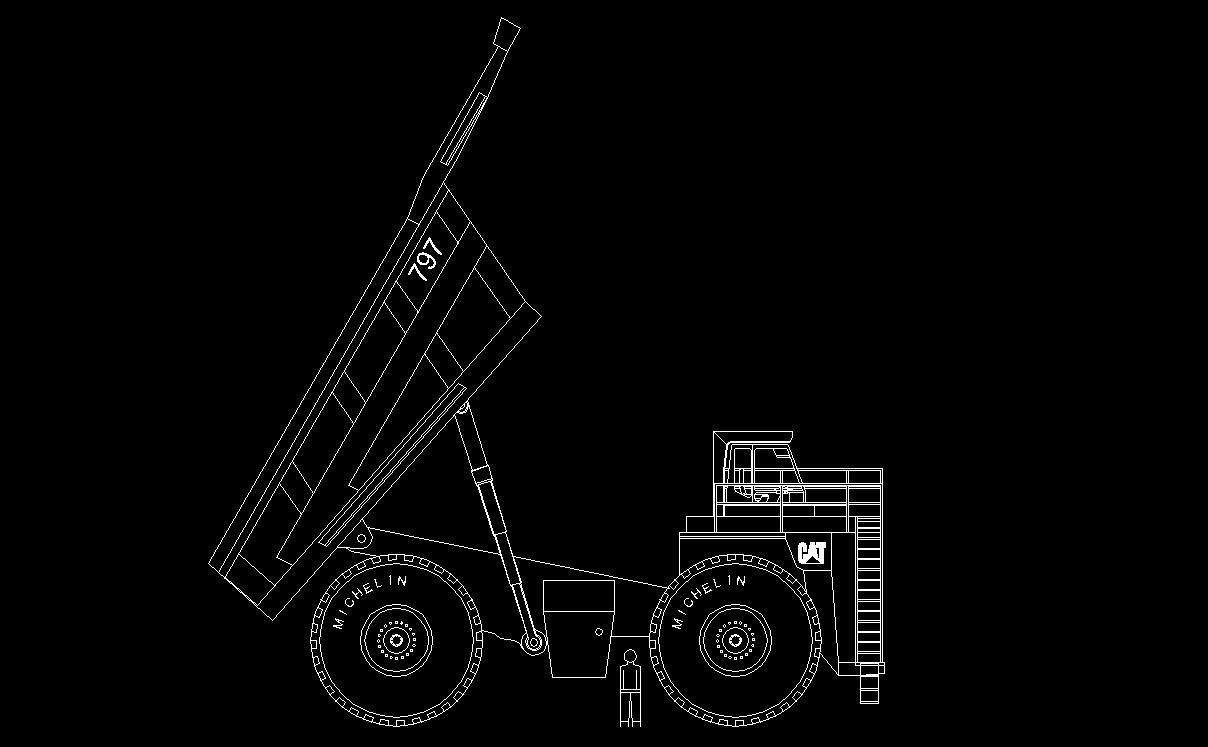

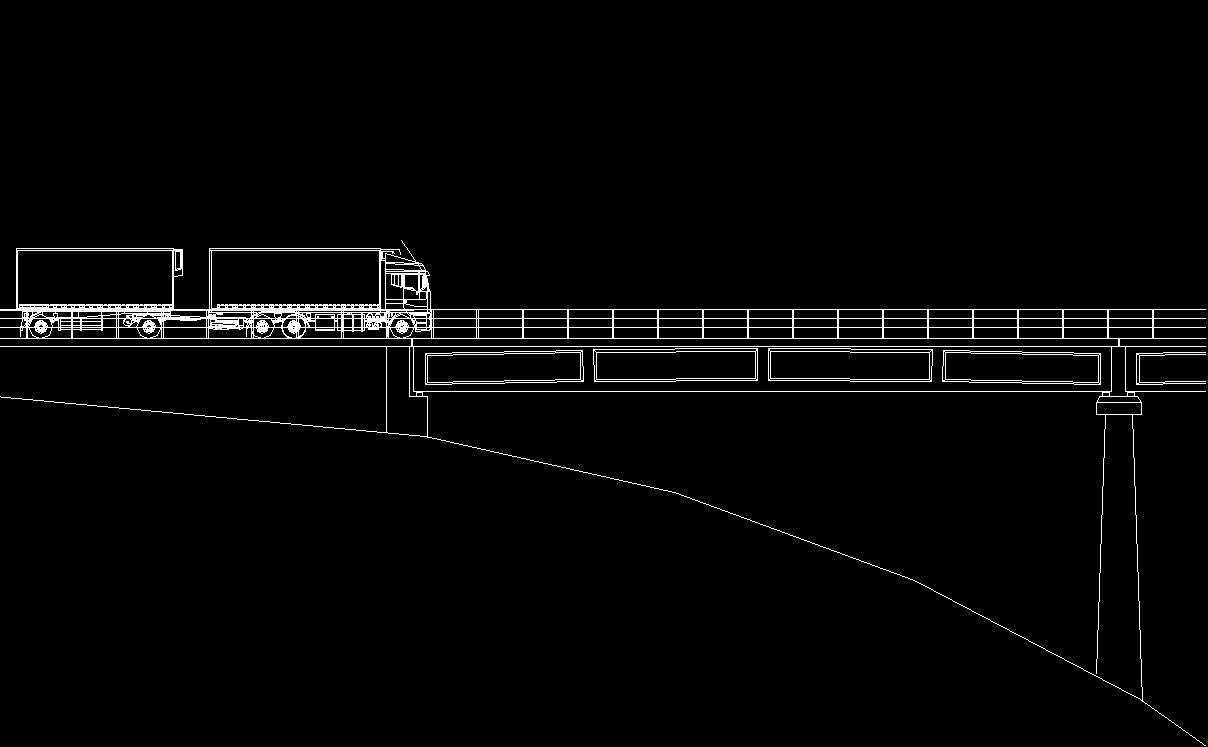

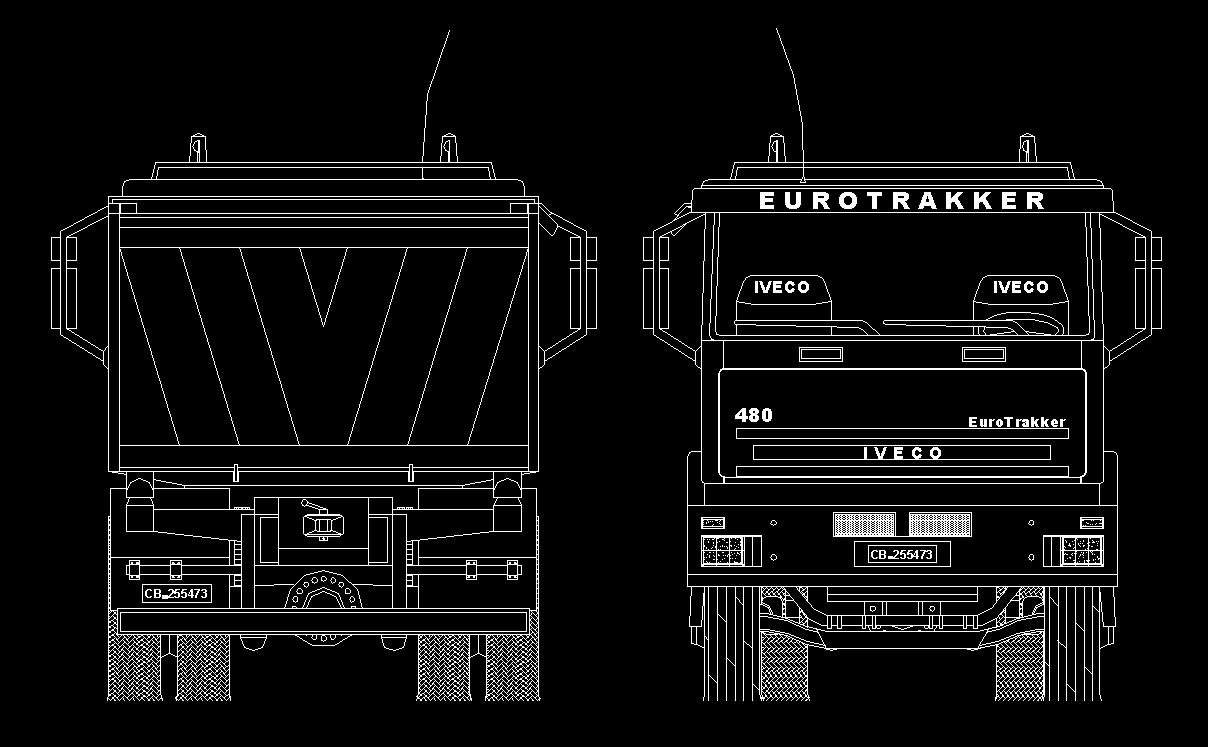

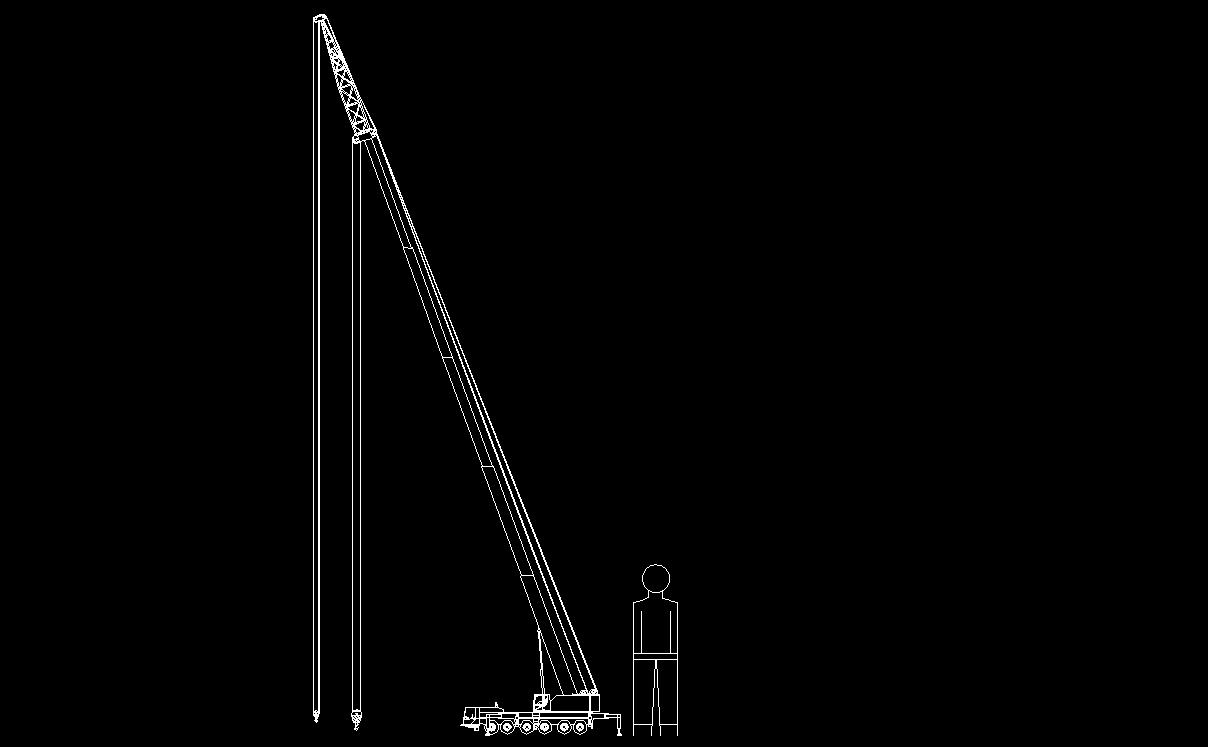

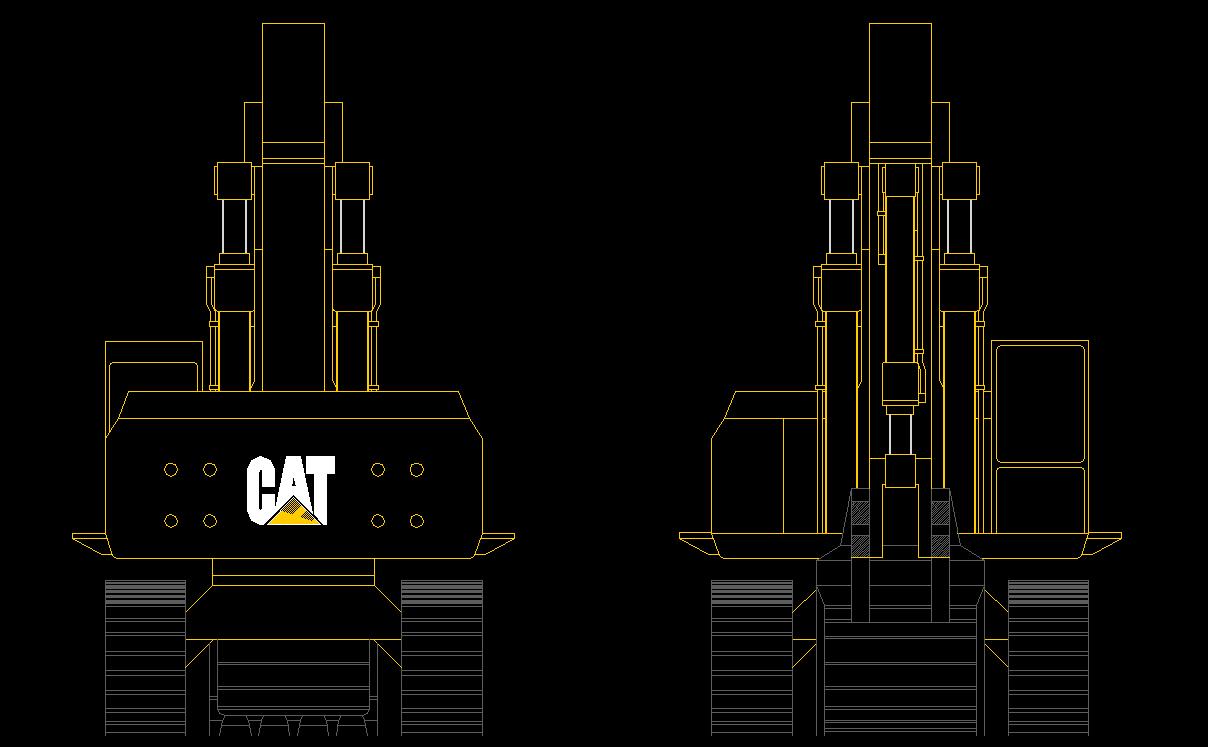

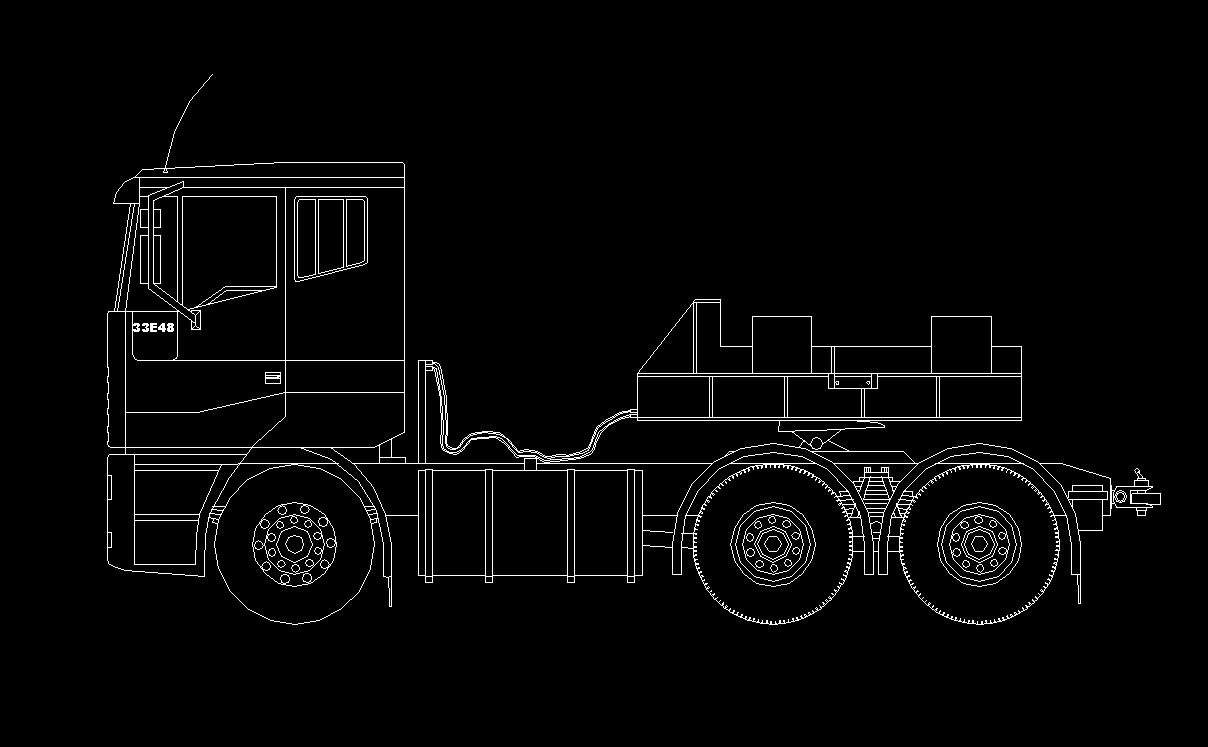

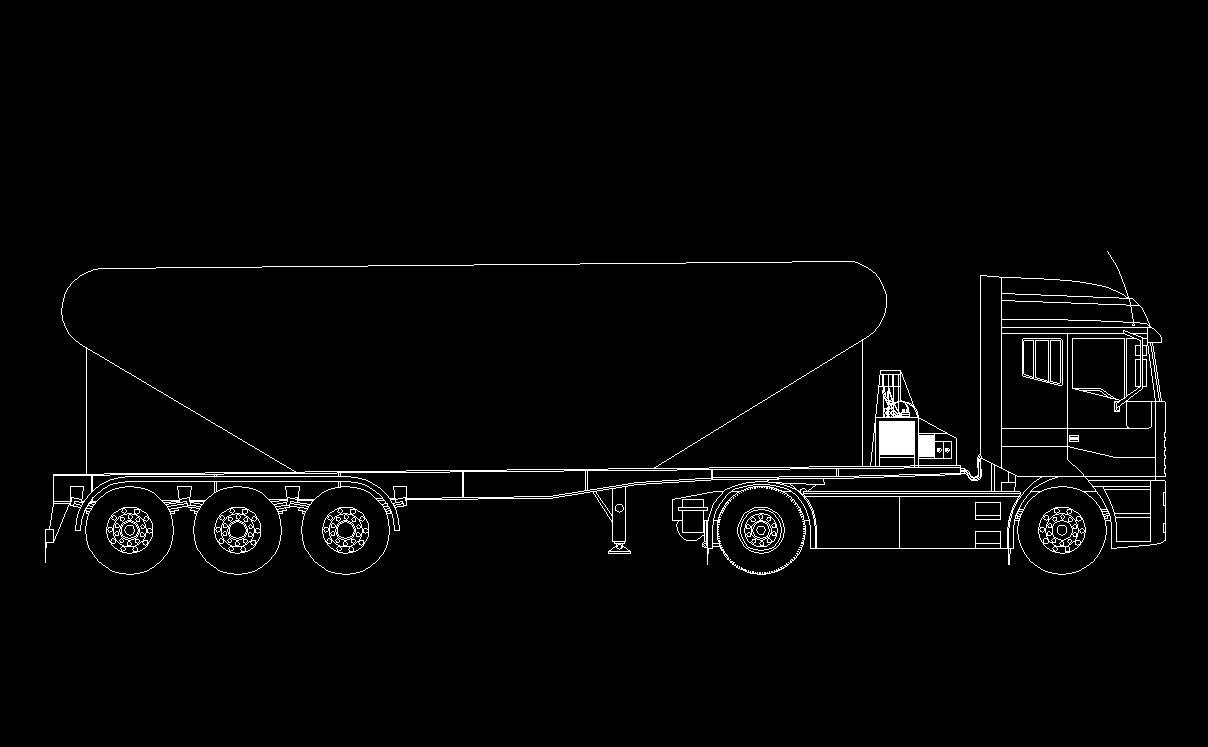

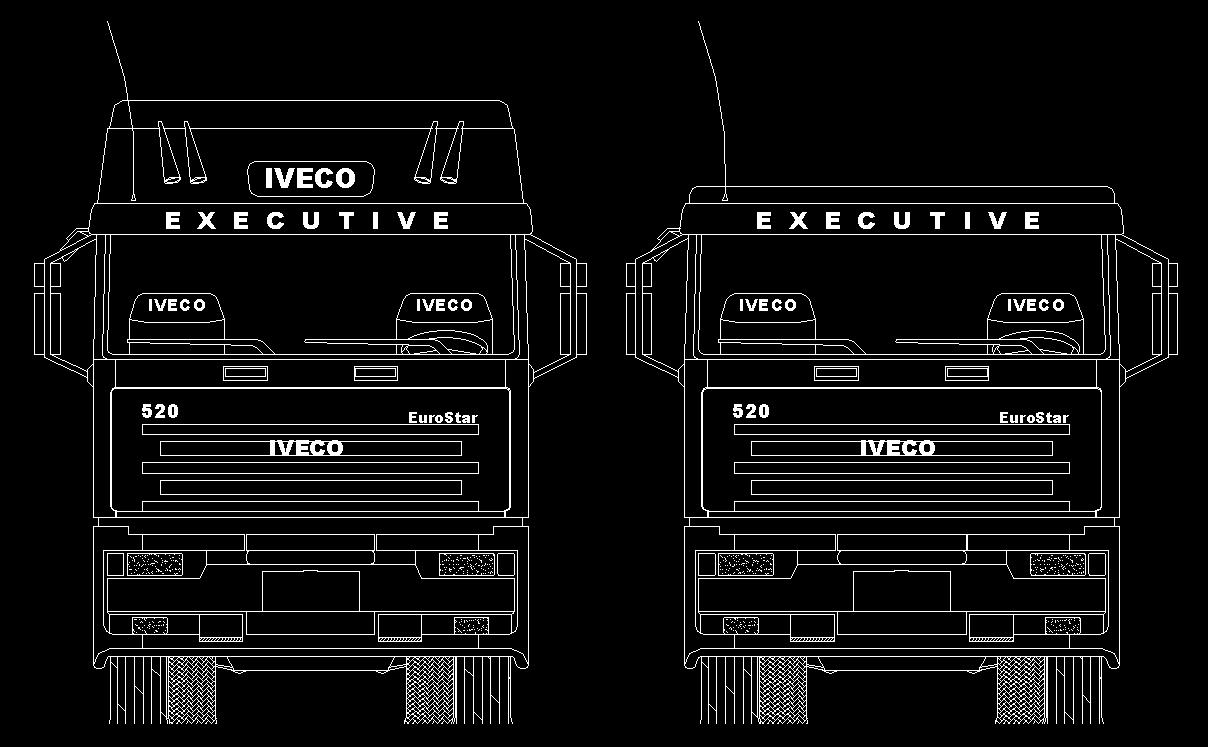

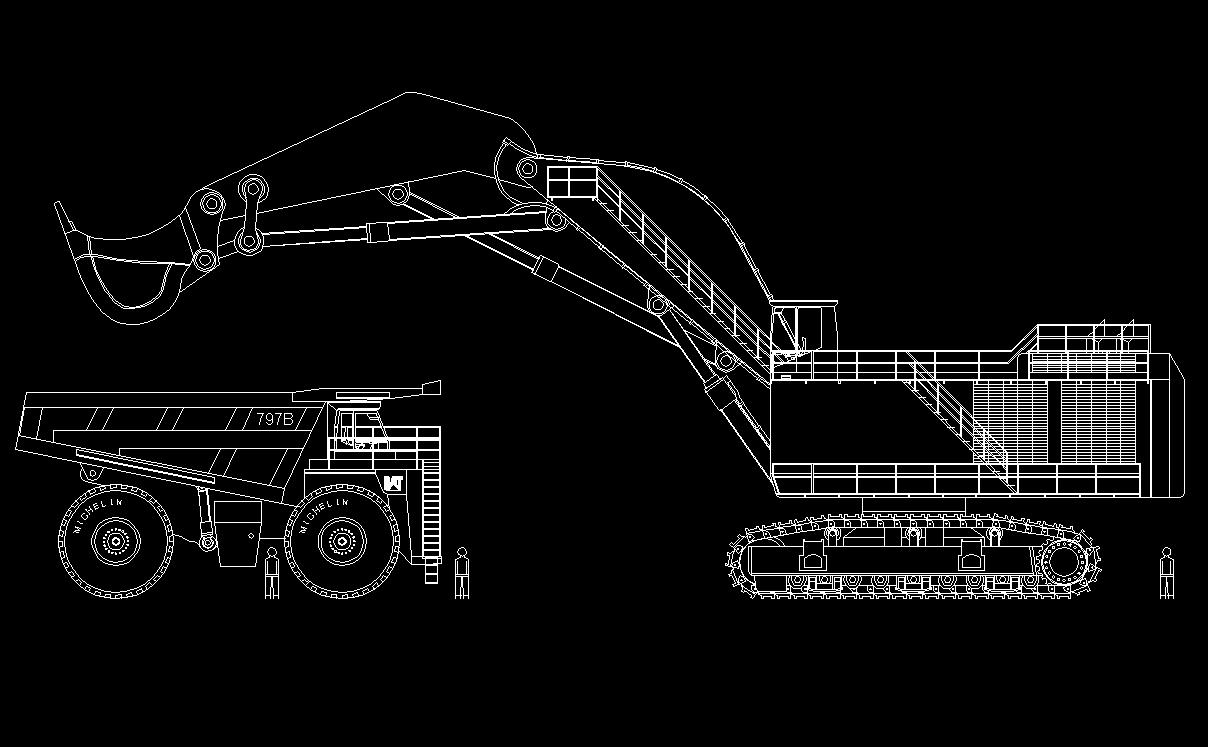

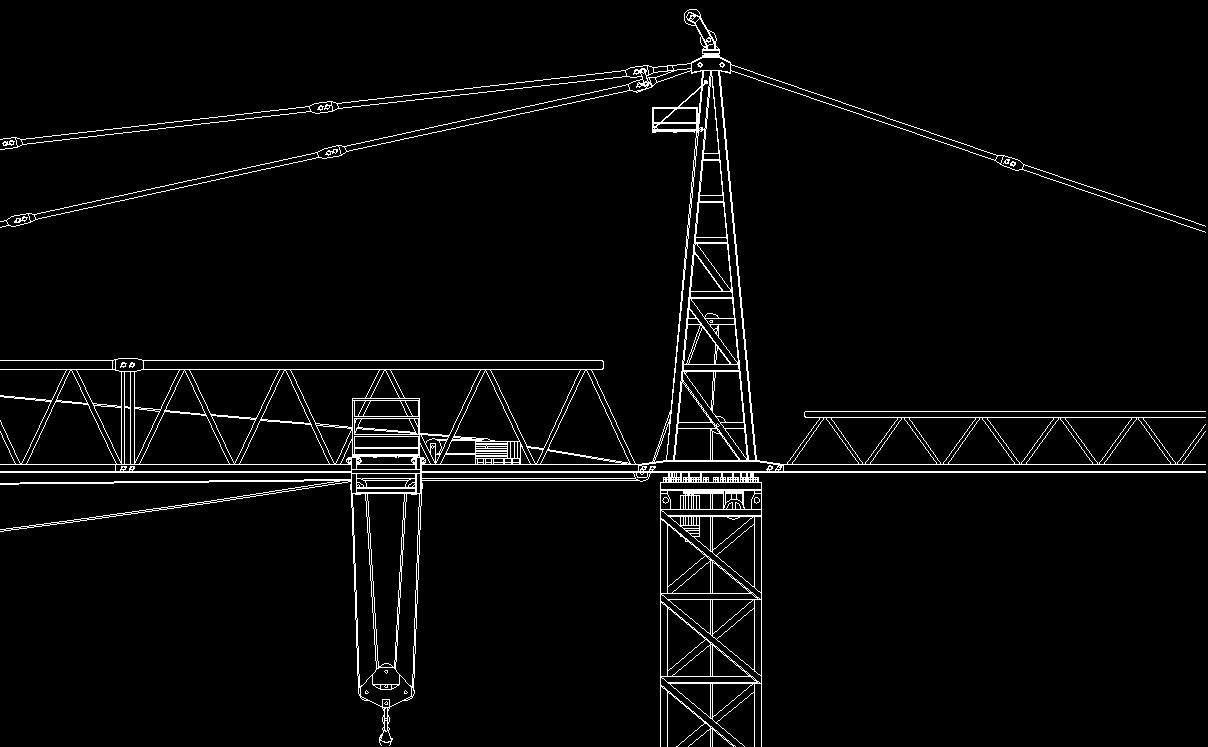

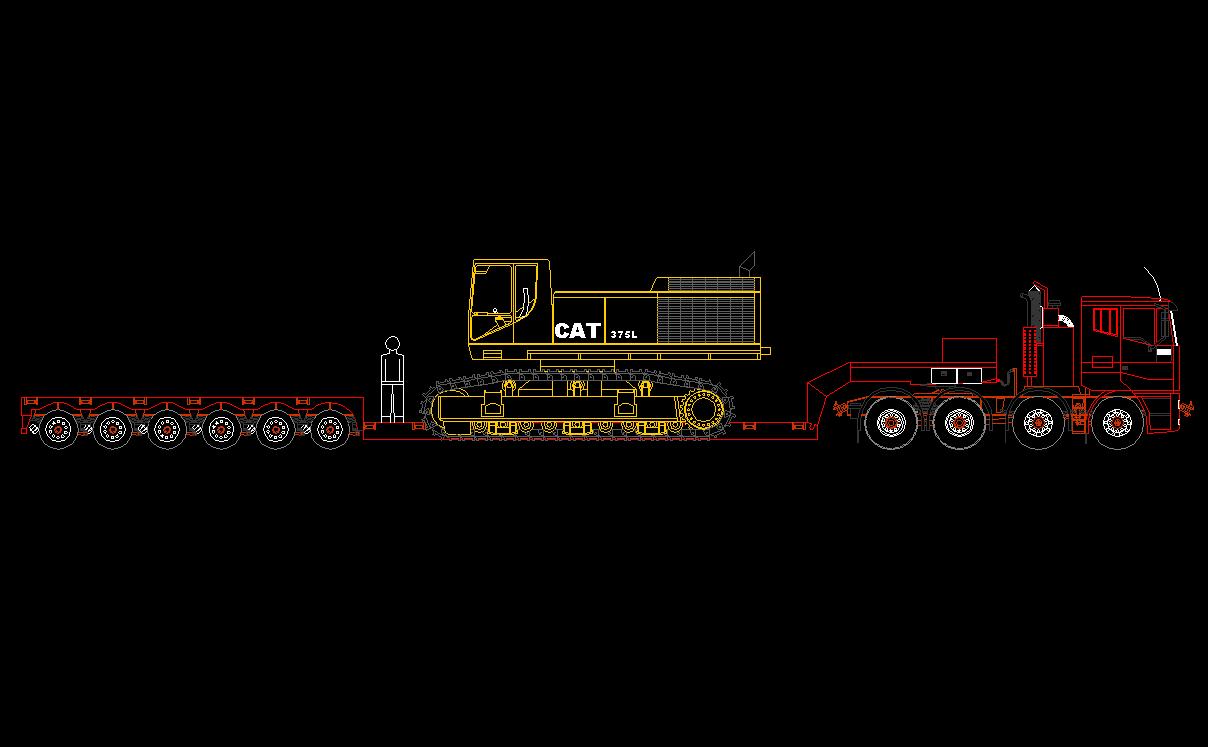

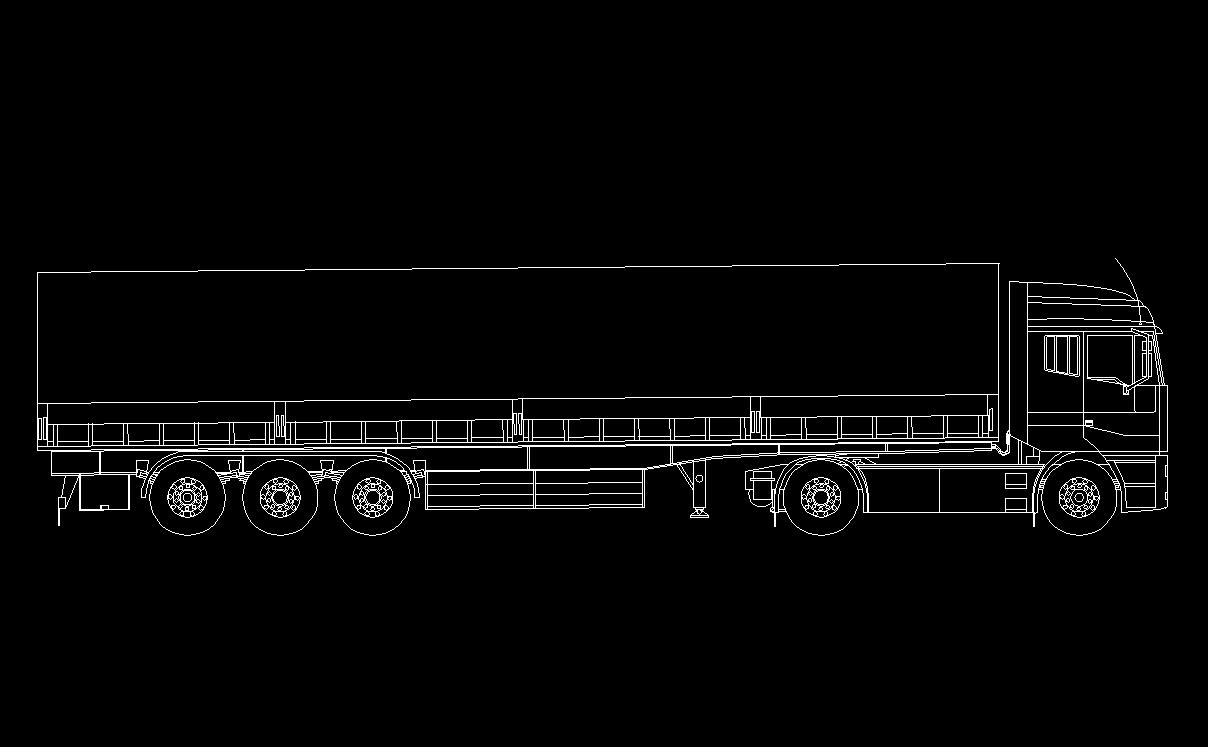

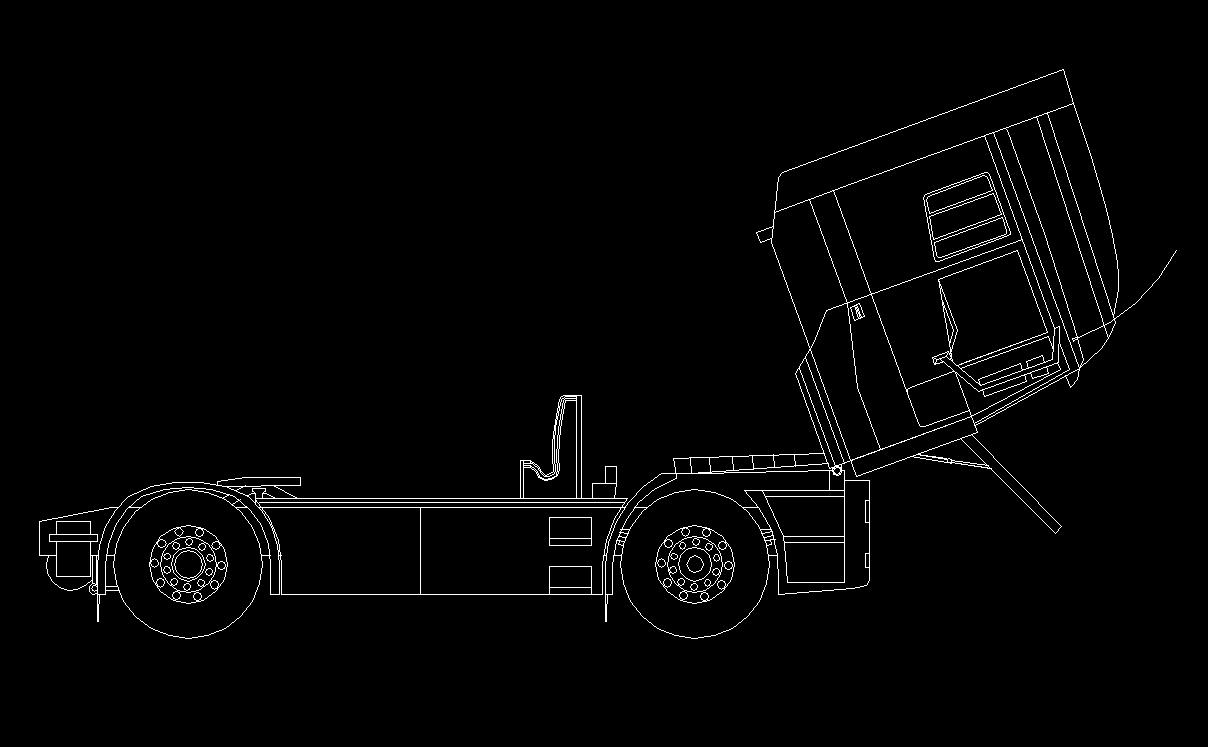

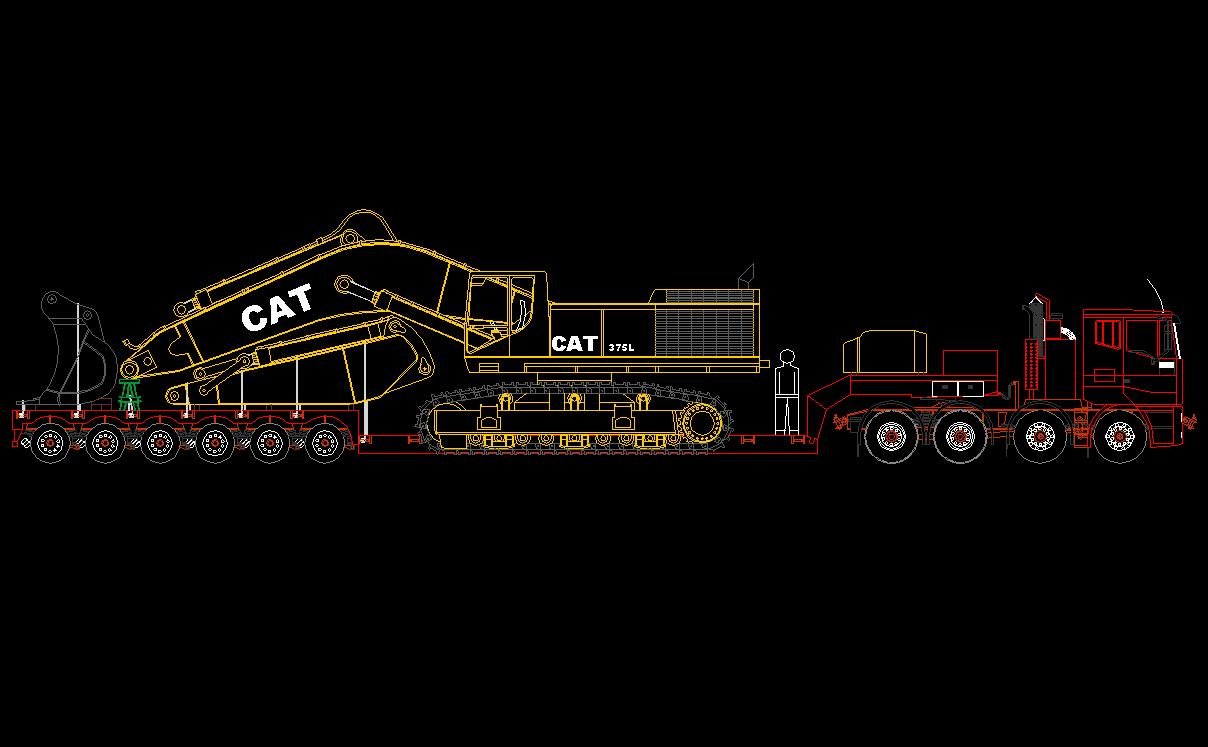

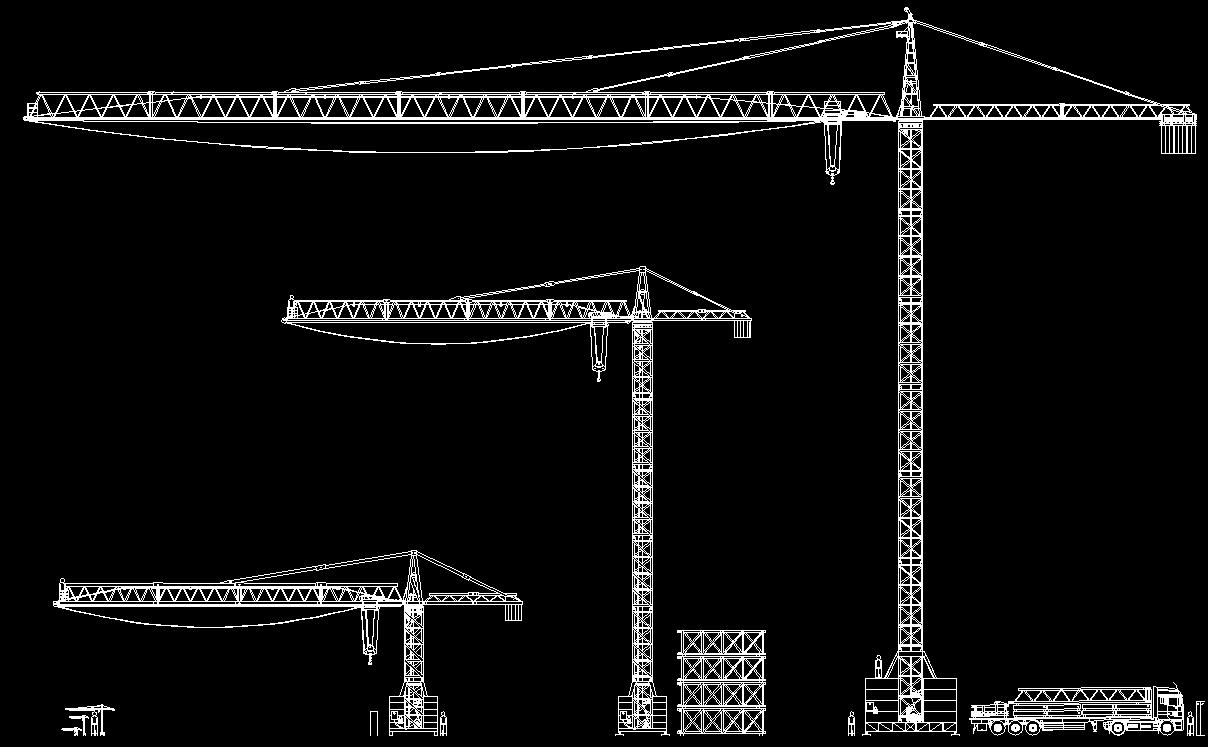

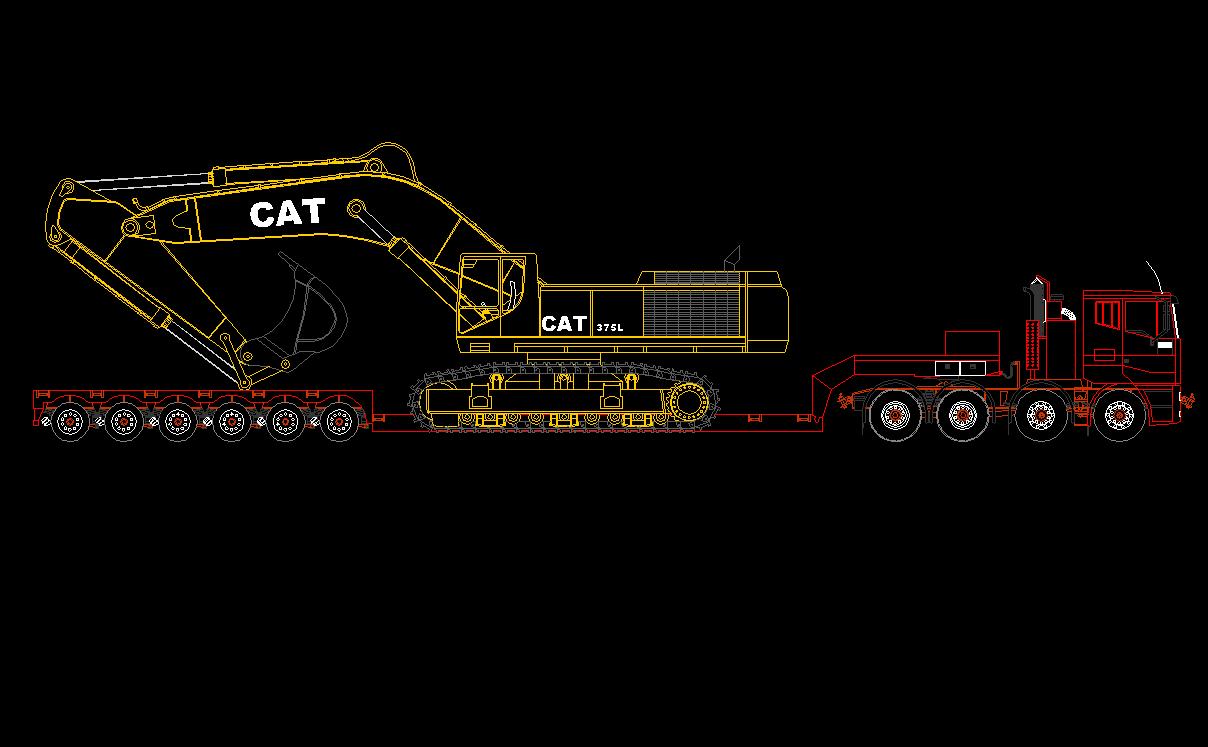

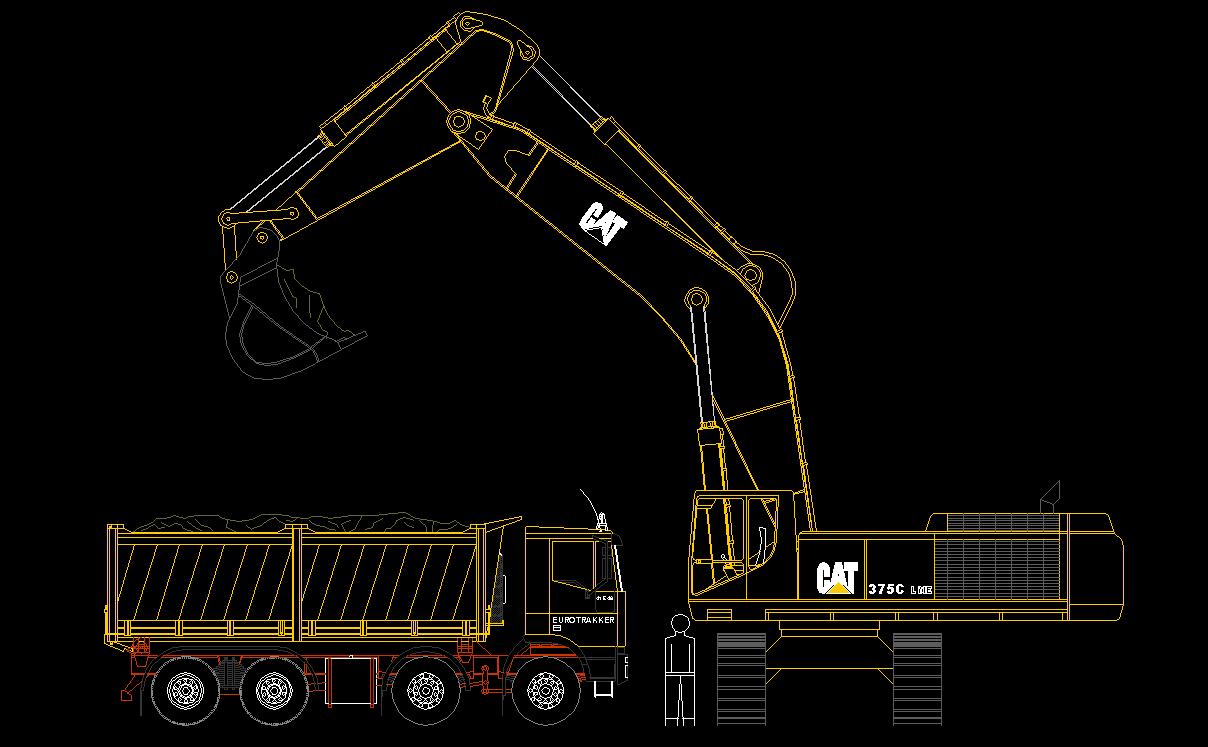

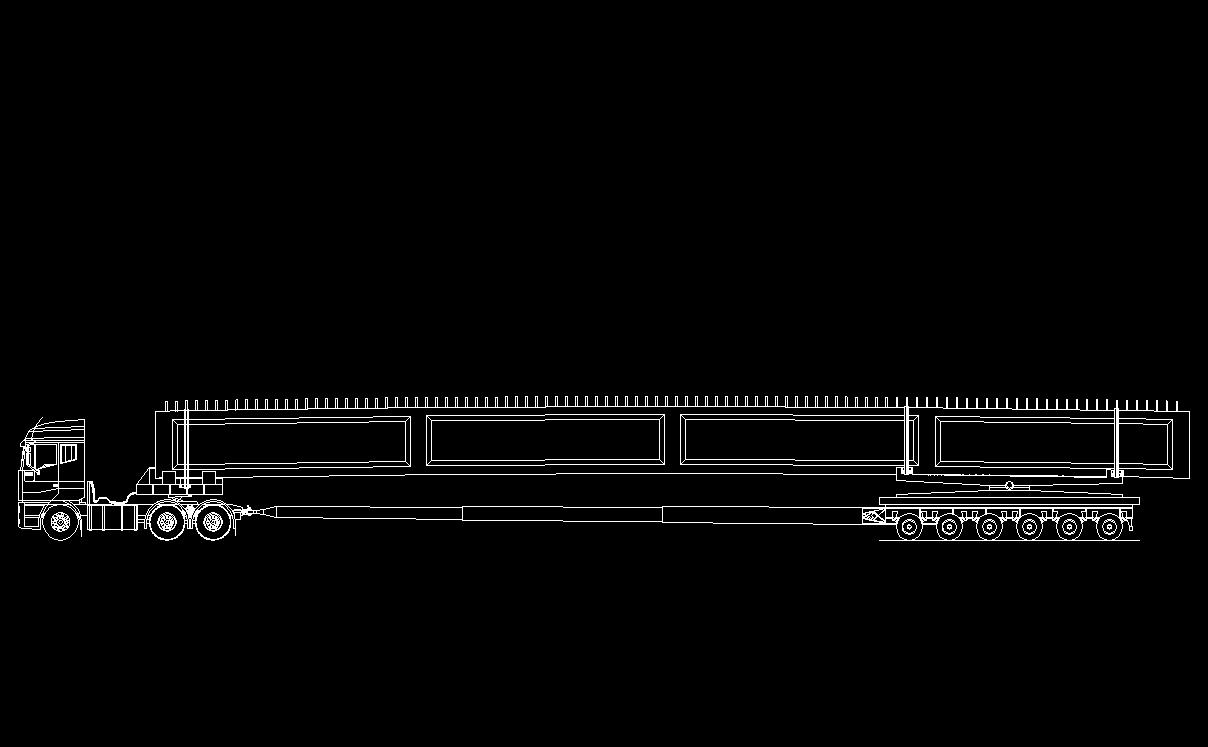

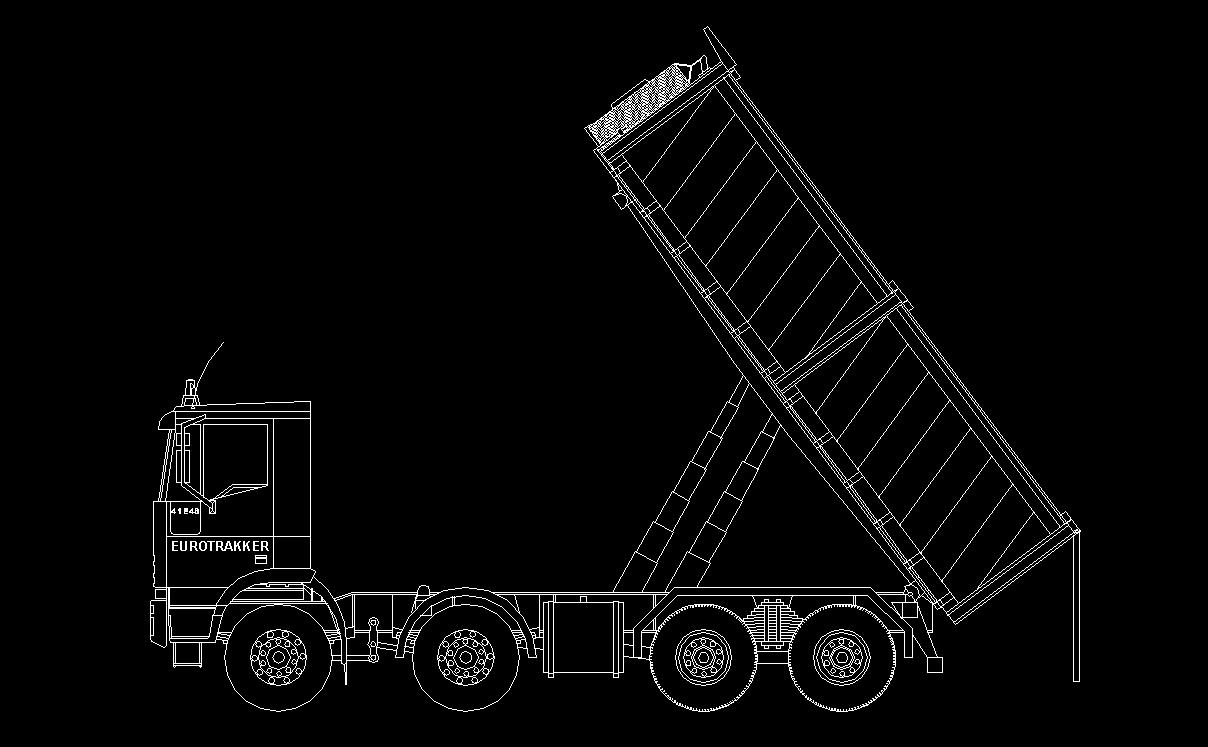

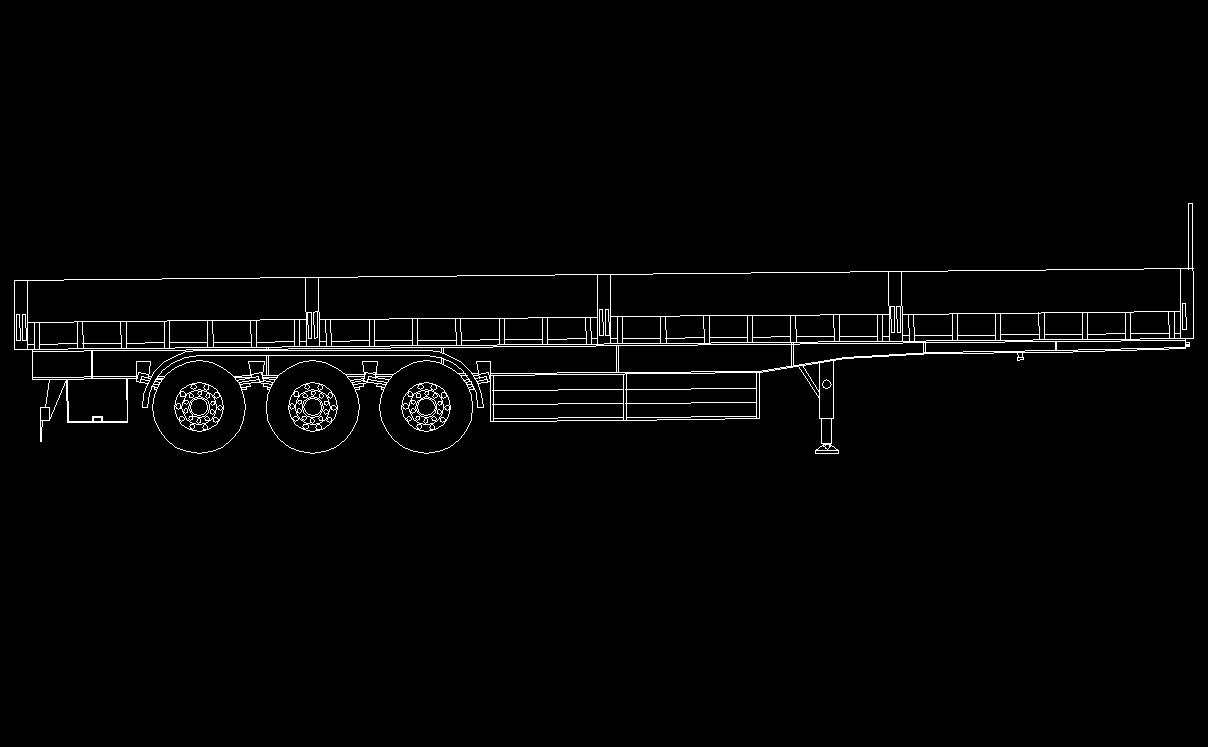

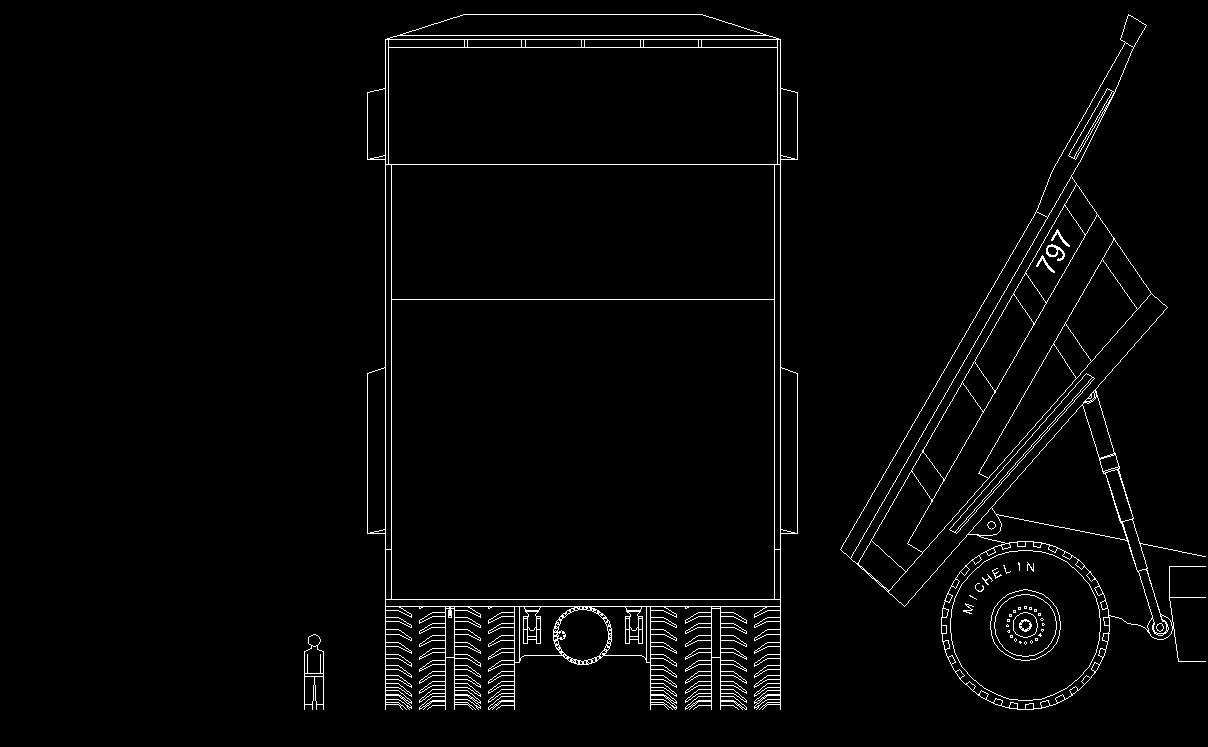

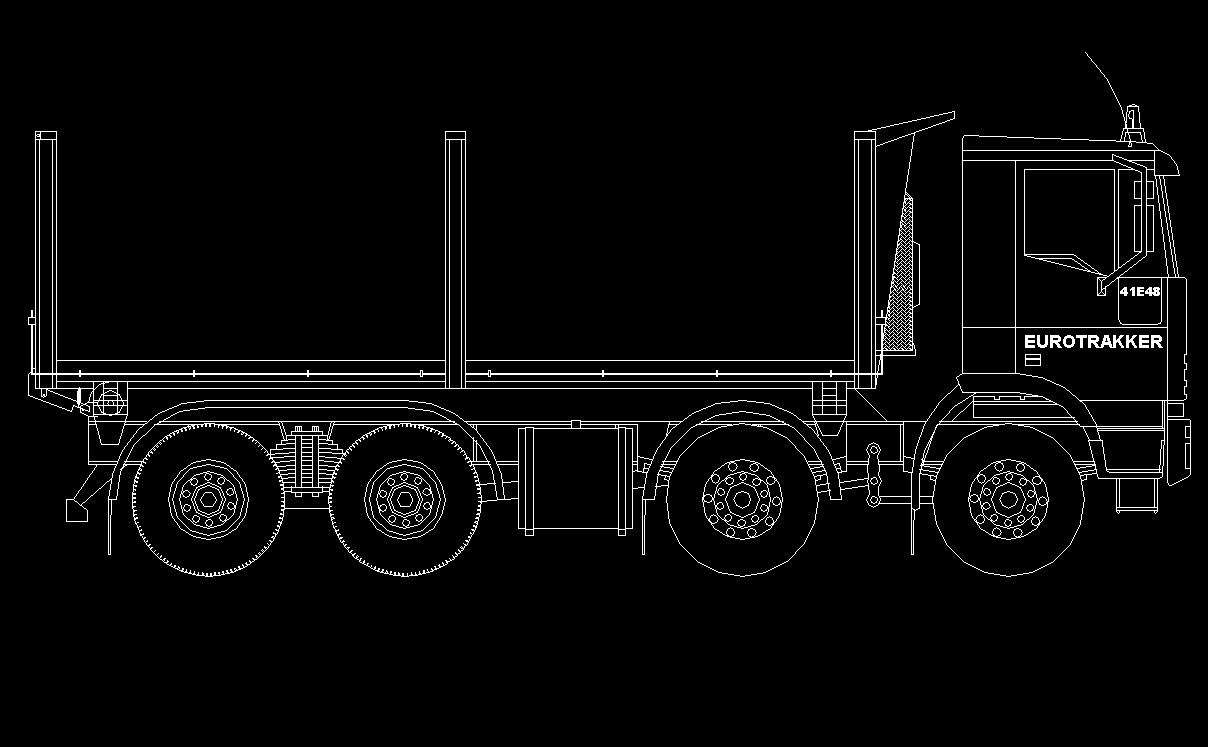

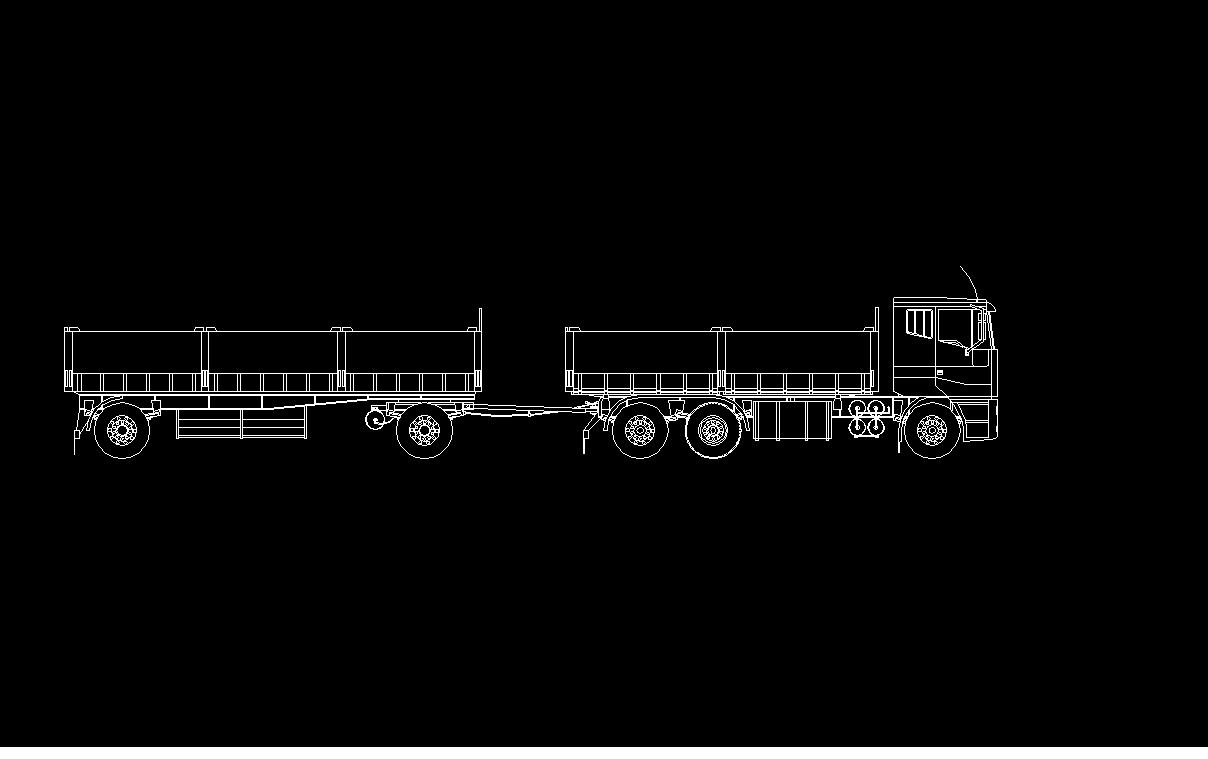

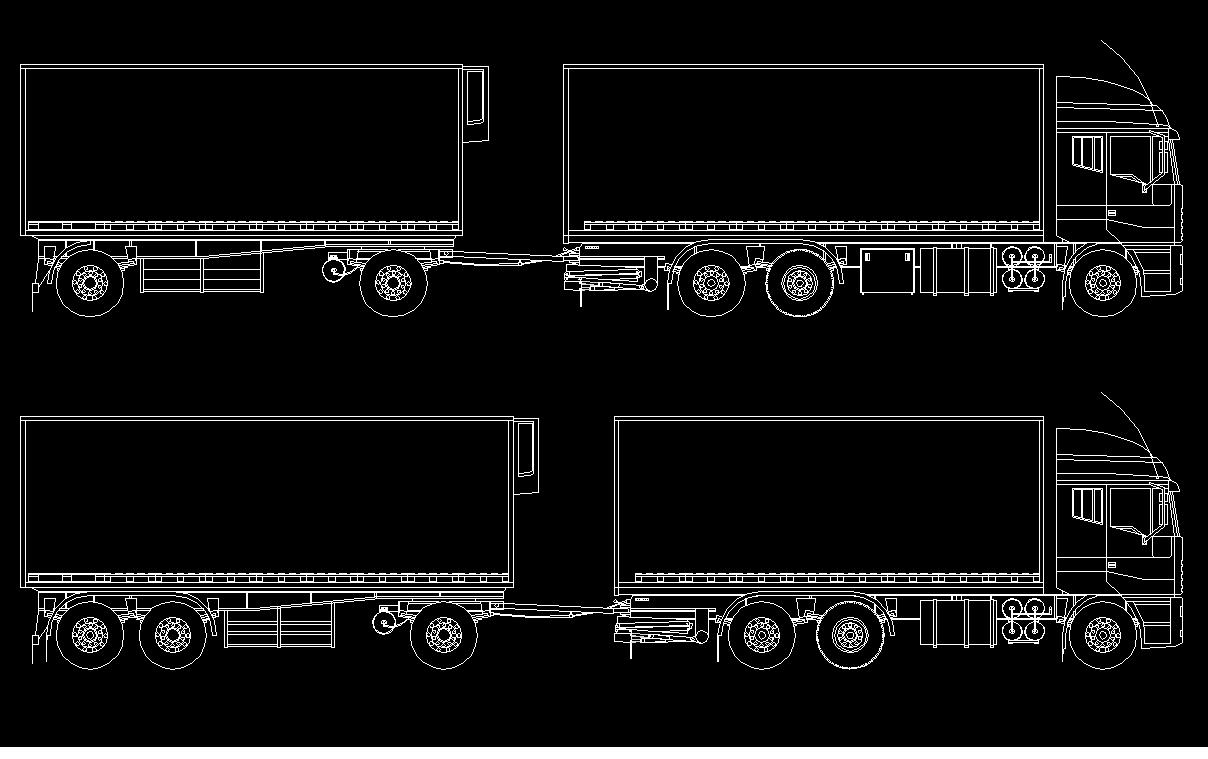

premetto che non è stato copiato niente, tranne l'aiuto delle quote su giornali, specifiche tecniche e con l'aiuto di tante foto. un lavoraccio stamattina, ho dovuto spezzettare i disegni in tante "foto" per poterle spedire, altrimenti non si vedeva un tubo. purtroppo mancano anche i pezzi forti, il 375 fato in 3d, una potain da 70 metri e un bel bilico e autotreno cassonati entrambi. ma non si vede aprendo il file con il pain o imaging o altro programma per immagini.
è una funzione che ha autocad. per farvi capire tipo videogioco di formula uno ad esempio dve si vedono le macchine nei suoi dettagli. saluto tutti e spero di aver fatto un lavoro alquanto discreto con la speranza di nn essere sbattuto fuori dal forum per il macello che ho fatto!!!!

[Friz]

toglimi una curiosità ma quanto tempo ci va a fare un disegno come quelli con autocad?

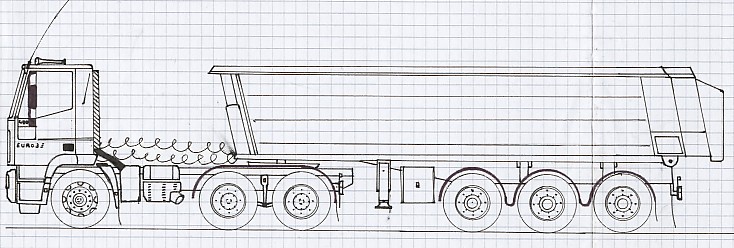

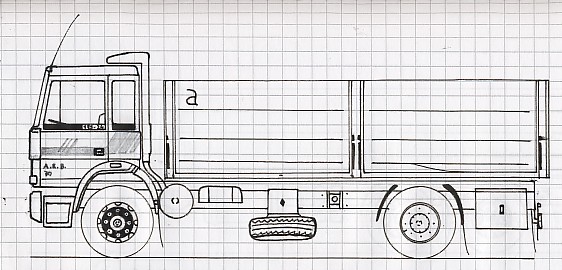

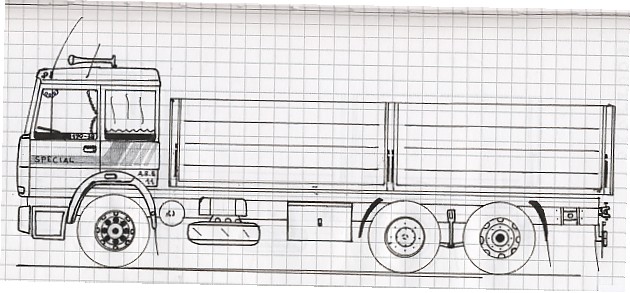

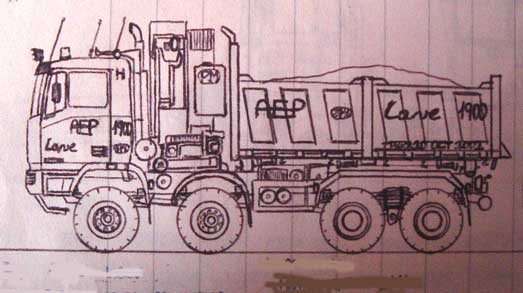

ecco un mio disegnino a matita (che ha pure i suoi 2 o 3 anni)

[Michele81]

c'è da dire che la prima volta che nasce un disegno bisogna farlo da zero, poi se da lì si vogliono creare diramazioni basta solamente spostare gli assi, modificare gli allestimenti, aggiungere o togliere gli assi. quello che frega più tempo è la creazione delle cabine e proprio per questo ne ho fatto solo 1, con la derivazione da stradale e da mezzo d'opera, poi è seguito l'eurotech con modifiche al zone che gia sapete. che dire, il tempo che ci ho voluto la prima volta a creare un trattore solamente può essere stato di una settimana almeno solo per la cabina , la ralla, fatta nel modo più vero possibile e nelle ruote trattive se hai fatto caso. l'escavatore è stato fatto più volte, dapprima ad occhio, poi dopo aver scoperto il 375 che a me piace molto (anche il 385) è stato rifatto meglio. questo qui completo ci ho messo 20 giorni circa. ci sono altri disegni, come hai potuto vedere, ma tutti più o meno dalla stessa fonte, la prima!

[Michele81]

a qualcuno potrebbe servire un supporto grafico per i suoi schizzi?. almeno potrei rendermi utile a fare qualcosa per chi avrebbe voglia di realizzare modelli, e non può schizzarli. con grande piacere potrei dare una mano a qualcuno. ciao

[hell480]

iveco scusa ma nel 190-35 il filtro dell'aria era in verticale, nel tuo disegno invece è orizzontale....eee!!!

[ausilio]

Se andate in questo sito trovate tutti i disegni iveco basta registrarsi

http://www.thbiveco.com/

comunque pure la altre case costruttrici hanno il sito dove scaricare i disegni

Ciao

[Aldo]

Ragazzi è un argomento stupendo questo!!
Io ho in giro qualche disegno ma devo cercarli...poi vedo di fotografarli(in assenza di scanner) e di mandarli.

[iveco]

Beccatevi questi 190-38 e 175-24 (anch'essi senza albero di trasmissione!!!)

[Friz]

X Michele: ho iniziato a pacioccare un po' con i pezzi disegnati che mi hai mandato....

ma quando sovrapponi 2 parti(ad esempio la ruota folle che ci devi sovrapporre il carro) come fai a fare sparire le parti che rimangono coperte?

le cancelli maunalmente pezzo per pezzo o c'è un comando che ti permetti di incollare una parte sopra all'altra coprendo le parti che si intersecano?
