scusa, la frase era ambigua....

le inesattezze sono nel mio disegno!!!dal tuo non potevo ricavare la largezza della macchina visto che c'è solo la vista laterale e non la frontale. Spero di aver chiarito

ho visto il tuo operato certosino nel disegno della ralla!! Veramente ottimo!!

ciao

[Michele81]

provo rimettere in tavola qesto argomento ormai dimenticato....
mancano iresponsabili più prsenti, giuvy, 5110 e qualcun altro
mandiamo avanti questa roba che è interessante

[CAT5110B]

Giusto, hai ragione...

Avevo intenzione di cercare l'argomento, ma ogni volta mi sfuggiva di mente....

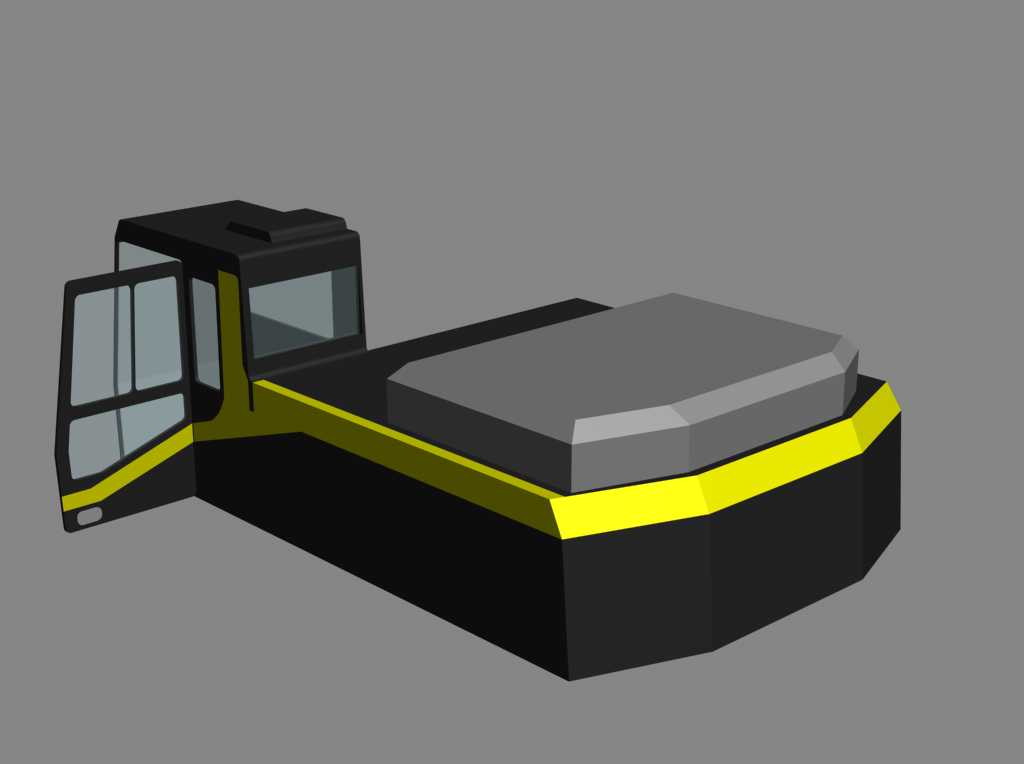

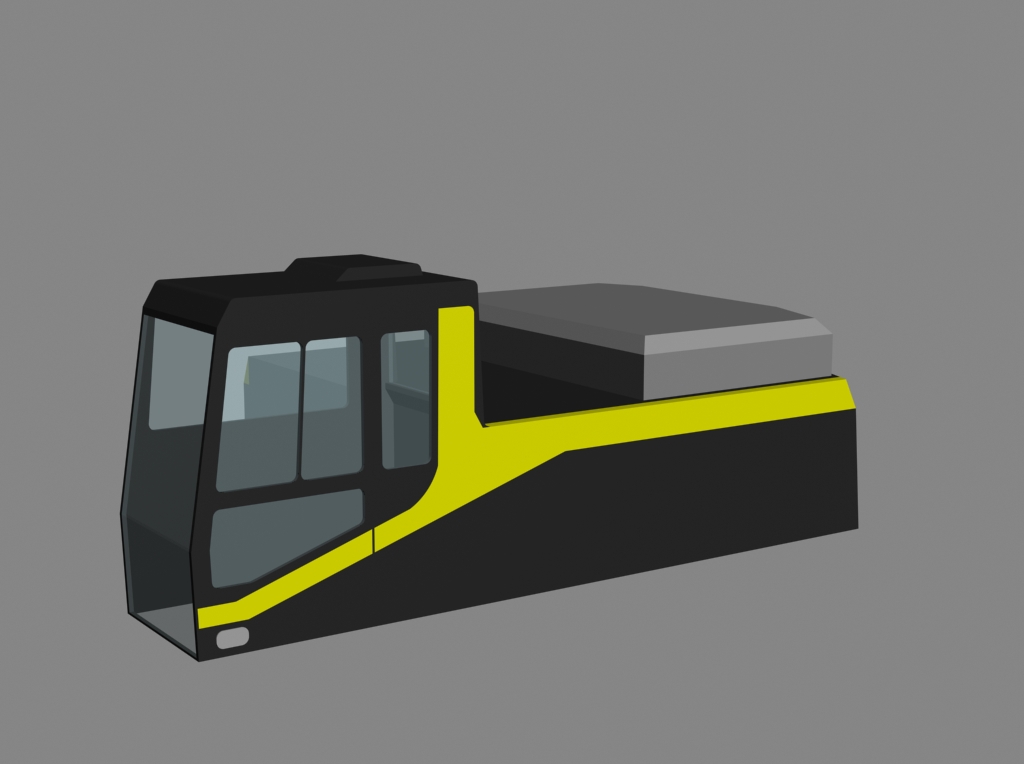

rimediamo con qualche pic...
Sono andato avanti poco perchè non ho molto tempo da dedicare a questo lavoro....speravo di essere messo meglio!

[CAT5110B]

lo michele, manca ancora la scocca dell'abitacolo...e credo che dovrai aspettare ancora per un bel pezzo

Cavolo, sono preso con le bombe e 3ds dovrà aspettare...bye

[iveco]

Si si Michele.........

[Gyuly]

Anch'io non ho molto tempo per dedicarmi a questo...sto usando 3ds tutti i giorni per un esame in accademia e c'è n'ho fino sopra i capelli

Però appena faccio qualcosa posto

[oldfiat]

Magari al mio esame di Cad/Cam invece dei soliti complessivi..mi davano un bel Iveco da disegnare

[Actros 1857]

Ciao ragazzi, sono anch'io un CADDISTA, non 3d, ma ho qualche infarinata anche di quello.
Per il 3D si potrebbe utilizzare Solid Works, molto più facile e intuitivo da utilizzare di Autocad, che già è come usare la matita.
Purtroppo mi manca il tempo per potermi "buttare" su questi disegni. Comunque, se qualcuno ha materiale da cui poter "tirar giù" le misure, ci si può mettere su un bel Tem di lavoro, con a capo Michele81(mi sembra giusto ), in modo che ci si divide il lavoro.
Cosa ne dite???? A me pare una bella cosa.

Ciao a tutti i disegnatori.
CB COMINO

[CAT5110B]

Ciao actros!

non male l'idea di dividere il lavoro!

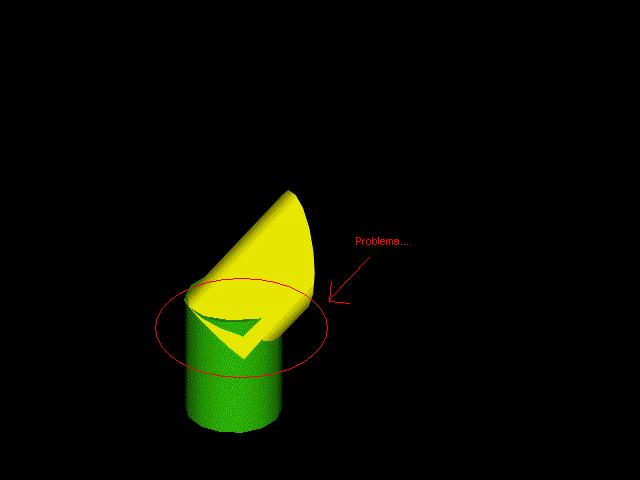

Ne approfitto per chiedere un aiutino: come caspita lo realizzo il "terminale di scarico"del 345??? ho provato con due cilindri sovrapposti, quello superiore ruotato e sezionato, ma c'è un problema nella giunzione tra i due solidi...date un'occhiata all'allegato.

Aiuto!!
Ciao

[cvt]

bellissimi disegni

nn è che mi potreste aiutare sapete io in disegno ho 5

[Actros 1857]

Beh, che dire, perchè non aiutare questo giovane disegnatore alle prime armi ...Federico, se hai bisogno fai qualche domanda in privato perchè penso che sia un argomento off-topics.
Per Cat. penso che tu possa fare due cilindri che si intersecano a 45 gradi e po usare il comando che se non mi sbaglio unisce in automatico i due pezzi creando così un unico pezzo come volevi (ops in 3d non sono proprio un mago come ho già detto, ma vado a memoria).
Ciao

CB COMINO

[CAT5110B]

Le ho provate tutte: intersezioni, unioni, sottrazioni, rivoluzioni...niente!

Pensavo di rivoluzionare un cerchio (la faccia superiore del cilindro verde, per intenderci) di pochi gradi in modo da ottenere una superficie uniforme e poi unire il solido giallo, sezionato in modo da adattarlo al solido (rivo...luzionato?? ). Vabbè, quando provo ad unire il cilindro verde al solido rivoluzionato(prendiamolo per buono), mi dice che le superfici non sono compatibili o qualcosa di simile... fatto sta che sono unite, e non presentano spazi...vabbè!
Il problema resta eliminare le sporgenze che non mi servono....
sto impazzendo..

per cvt: stai leggero, non calcare e cerca di essere preciso! mente in ordine --> tavola in ordine --> voto alto!!

[Michele81]

Actros 1857, a me fa piacere che i miei schizzi sono risultati gradevoli, avrei di meglio a dirla tutta, ma il problema è che i file sono grandei da mandare per posta, e optavo per msn chi ce l'ha: con quello si possono trasferire file anche di 20 Mb (tra cui una potain e un 375 3D).
per il Tim di lavoro bisogna attrezzarsi, anche a me mancano molte notizie basilari sui comandi 3D anche se bene o male mi arrangio! comunque tutto sta a vedere cosa avresti in mente di realizzare, magari te la spedisco direttamente actros.
il terminale della marmitta è un semplice abbinamento di due cilindri "cavi" che verranno accoppiati con il comando "unisci". ciao a tutti

[Actros 1857]

x Michele...Mi informo per MSN e poi magari ti contatto in privato
Per il team di lavoro, se ne può parlare...vediamo chi ci sta, magari si comincia con qcs di semplice e poi si vedrà....
Ciao

[Michele81]

.

io sto sempre qua, se entri su supereva ti aspetto lì...ciao

[Michele81]

ehi, ma ci sei su supereva?

[CAT5110B]

Piccolo passo in avanti!

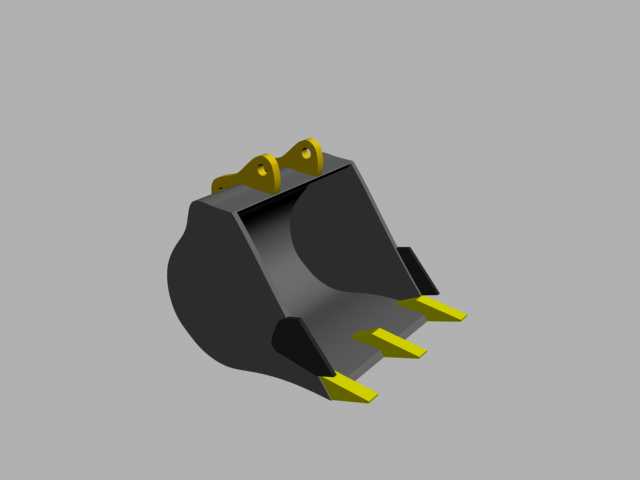

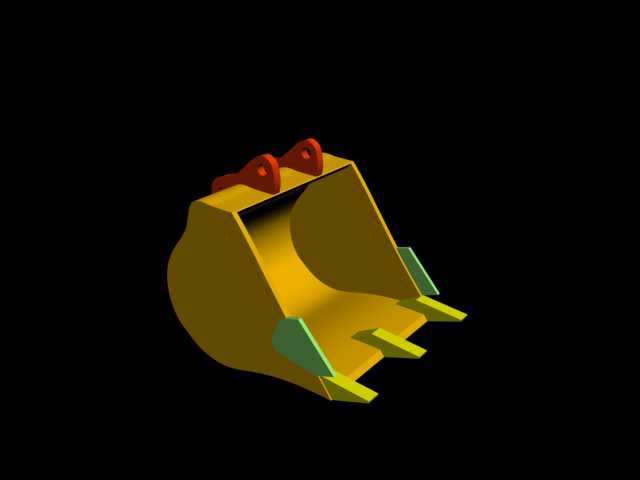

Ho appena completato la benna...e ne sono abbastanza soddisfatto.
Forse dovrò rivedere le dimensioni, ma mi sembra sia ok!

Voi che dite??

[Actros 1857]

Beh, mi pare molto buona se non sei un disegnatore di professione, a voler fare un appunto gli spigoli delle lamiere sono troppo "affilati", ci andrebbe un leggero smusso, ma va benissimo anche così,
Scusa ma è frutto di Autocad renderizzato o di 3DSMax?
Ciao
P.S. Per Michele...scusa la mia ignoranza in materia di chat e di msn ma mi sto informando, abbi fiducia....

[Michele81]

non preoccuparti... piano piano vedremo.
la benna va bene in generale, tranne secondo me che si potrebbe fare il rinforzo latereale e sul fondo dove sono agganciati i denti che sarebbe la scocca principale della benna, poi il fondo esterno piatto e per il resto va bene.
immagino che potrebbe essere la benna di un mezzo di 30 quintali fatta così, altrimenti si parte almeno con 5 denti!

[Barnaba]

Help 3D

Perdonatemi l'OT, ma visto che state parlando di grafica 3D vi chiedo un semplice aiuto per autocad in 3d, dato che io lo so usare a fatica in 2d.
Sto disegnando la pianta della mia casa e vorrei sapere se c'è un modo semplice per "tirare su" le pareti dalla pianta e vedere il tutto in 3d.
Altrimenti cosa mi consigliate di fare, se voglio vedere come viene l'interno di una stanza in 3d? Disegnarla da capo? Credo che cmq sarebbe una cosa abbastanza veloce, giusto?

Grazie in anticipo
Barnaba

[CAT5110B]

x Michele...credo siano i denti sproporzionati..., vedrò di sistemarla.

x Actros: render di 3ds

x Barnaba: devi per prima cosa creare una regione. In pratica selezioni le linee che formano il muro che ti interessa utilizzando il comando regione (è dalle parti di "esplodi", mi sembra). Una volta creata la regione, utilizzando il comando "estrudi" (un solido con accanto una freccia rivolta verso l'alto), selezioni la regione e fornisci l'altezza di estrusione (280,per esempio). Poi ti chiede un altro parametro per la rastremazione (se non ricordo male) e io non ho mai inserito nessun valore...solitamente premo invio e lascio perdere la rastremazione...!!
Spero sia chiaro e soprattutto giusto...!!

Ciao e grazie dei consigli...ora la sistemo!

[CAT5110B]

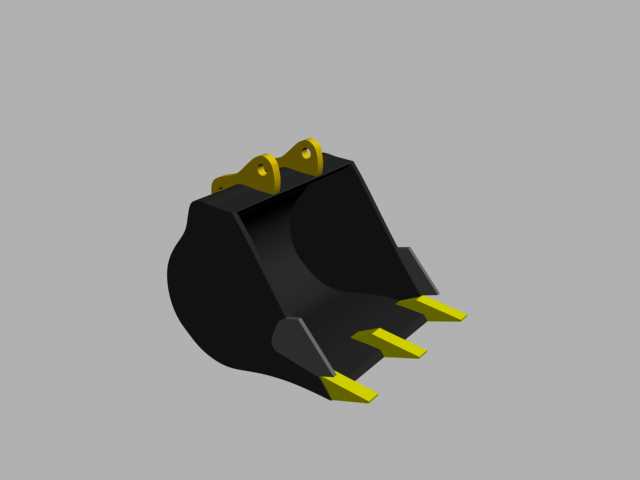

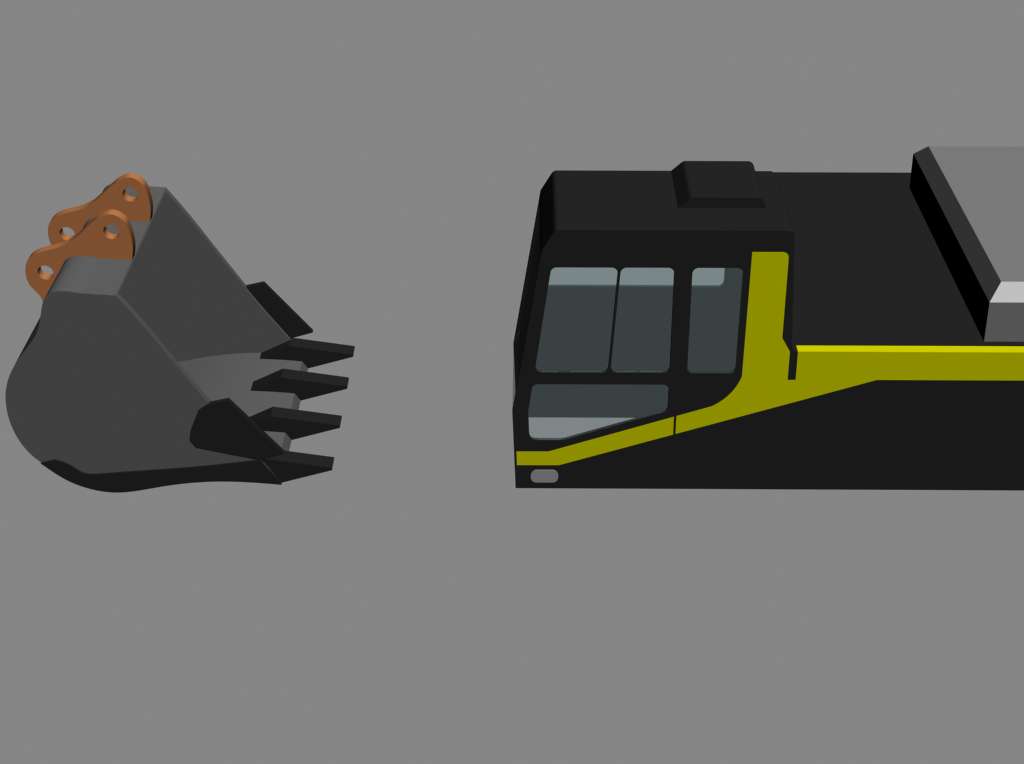

Ecco qui...

A me sembra abbastanza proporzionata alle dimensioni del mezzo
Mi sono limitato ad aggiungere un dente ed il rinforzo sotto

Che dite???
ciao

[Barnaba]

Grazie per le dritte, ci provo.
Sai se con autocad c'è modo di fare dei "riempimenti" sulle superfici?

[Actros 1857]

Scusa Barnaba (cavolo, mi viene in mente il film di Celentano ) , cosa intendi per riempimenti? Se intendi applicate delle texture dei materiali alle superfici devi usare programmi come 3D Studio Max, invece se intendi inserire dei retini, per esempio per indicare le piastrelle del pavimanento allora usa il comando "tratteggia" di AutoCAD. Chiedo ai moderatori se è possibile a questo punto aprire un post AUTOCAD visto che pare sia un argomento interessante come lo può essere quello dei modellini.
A voi il giudizio.
Ciao

[Barnaba]

Si, intendevo qualcosa tipo texture, per dare volume alle pareti, ai mobili ecc. Mi sa che devo usare qualche altro programma. Grazie.

PS Intendi Celentano quando guidava l'autobus?

[Actros 1857]

Certo Barnaba, intendevo quel film, non ti offendere ma dalle mie parti non è un nome comune e fino ad ora l'avevo associato a Celentano.

Comunque per 3D Studio Max o per il rendering di Autocad, chedi agli altri iscritti che ne sanno molto più di me, io mi limito a disegnare "a nudo"

Ciao

[Barnaba]

Nessun problema, figurati! Anche qui è un nome poco comune.
Cmq bene va quando mi scrivono le lettere con Sig.ra nell'indirizzo, credendomi una donna; in questo caso mi inc... assai e rispondo a tono, perché Barnaba non è un nome femminile, anche se finisce per a, ma ormai mi è capitato diverse volte.
A volte mi hanno anche chiamato Barbara, leggendo erroneamente il mio nome.

[CAT5110B]

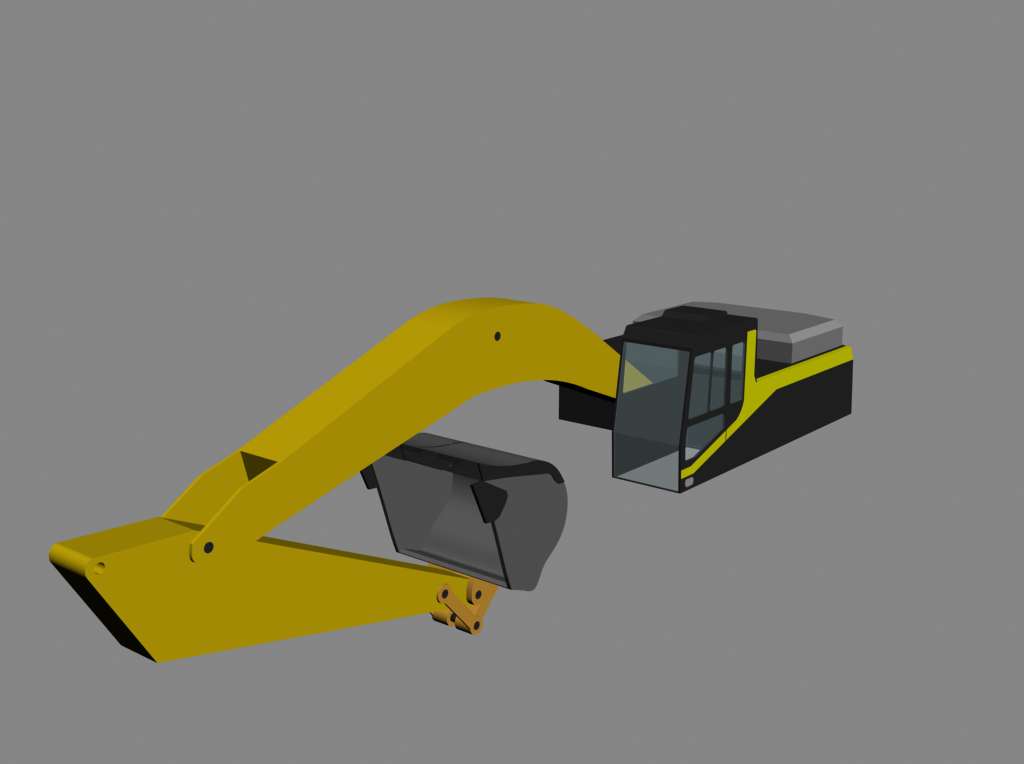

Altri passi in avanti!

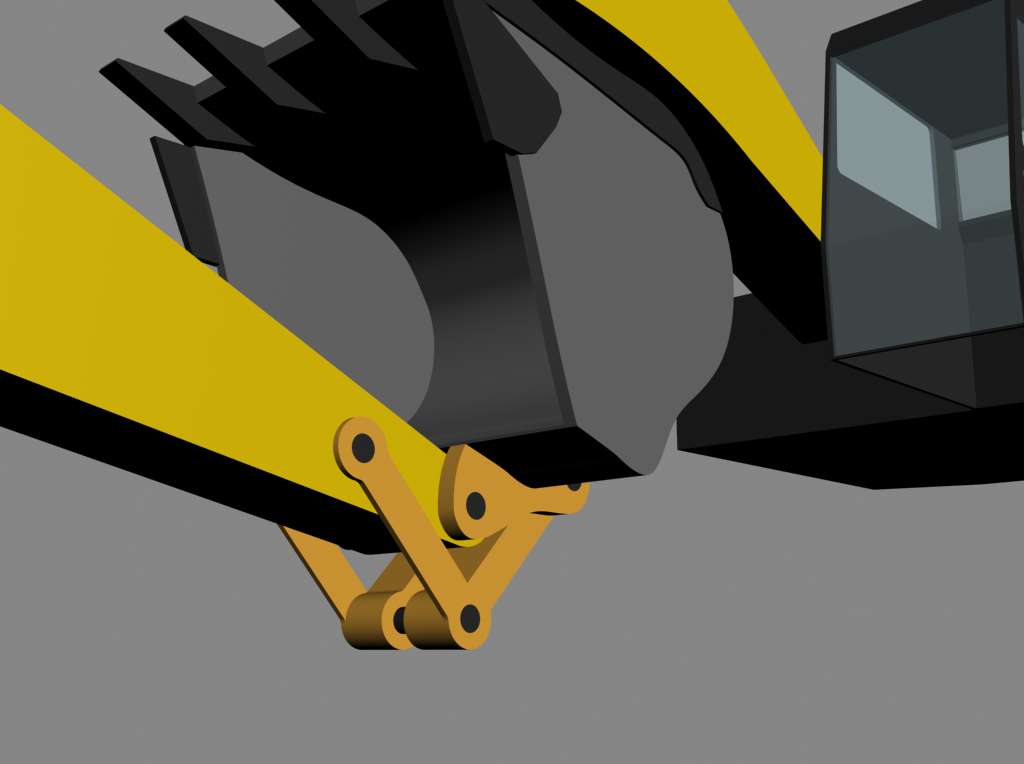

gli unici problemi sono i vincoli tra la benna, i pezzi che la uniscono al pistone e al braccio... !

Come ho già detto, il mio obiettivo è di mettere in relazione i pezzi in modo che si comportino come se fossero nella realtà...

Comunque, si accettano critiche e commenti

ciao

[CAT5110B]

Problemi risolti!!! finalmente

A chi interessa, a questo indirizzo è disponibile un video della "creatura" in movimento

http://mio.discoremoto.virgilio.it/alfabeto

è nella cartella video!!! Aspetto commenti
ciao

[mpj]

Non riesco a scaricarlo...

Comunque ancora complimenti!
Io per i 3D uso Alias Studiotools
