Riparazione pressa idraulica

[giogatti]

Ciao ragazzi, dopo aver ripristinato la capretta, ho deciso di riparare la pressa idraulica, che oltre a gocciolare olio dal paraolio della flangia di uscita del pistone, è anche lentissima nella risalita.
L'ho smontata ieri, ho comprato i vari paraoli..ora volevo chiedevi se avete qualche consiglio per rimontare la flangia del pistone, ovvero come pre caricare la grossa molla per inserirla nella canna...vi lascio qualche foto..
Inoltre per il nuovo paraolio, che sostituisce quello nero,non mi è più possibile utilizzare la flangia che nella seconda foto si vede con due buchi ai lati e bullone da 17.Il magazzino di Oleodinamica mi ha detto che il paraolio nuovo è fatto con un "Doppio labbro" e che è abbastanza rifare una nuova rondella che abbia solo la funzione di tenere fermo il paraolio..Vi risulta?!?
[IMG][/IMG]
[IMG][/IMG]
[IMG][/IMG]

[E355]

Il mollone fa rientrare il pistone nel martinetto,e spinge l'olio nel relativo serbatoio,ed è il passaggio del'olio a rallentare il rientro.
Il bullone da 10 ( chiave 17 ) deve mantenere anche la rondella che blocca il mollone,in caso di smontaggio,devi rifarti al sistema di montaggio degli ammortizzatori.
La guarnizione che hai attualmente è per martinetti a semplice effetto,mentre il ricambio è per il doppio effetto; se non trovi la guarnizione originale,devi adattare la nuova.

[giogatti]

Grazie per avermi risposto...la rondella l'ho costriuta recuperandola da una piastra di metallo...secondo te può andare bene costruita come nella prima foto??
Sono capace a cambiare le molle degli ammortizzatori, ed ho l'idea dell'attrezzo che serve a comprimere...ma potresti spiegarmi meglio come intendi il montaggio??Tu intendi di inserire la molla già compressa nel cilindro??come potrei fare se ci sono gli attrezzi attaccati?? Qualunque consiglio è ben accetto...grazie a tutti coloro che diranno la propria...
[IMG][/IMG]
[IMG][/IMG]
[IMG][/IMG]

[E355]

Il mio suggerimento riguardava l'eventuale rimontaggio del pistone sullo stelo con l'inserimento del mollone.
Per rimontare stelo e pistone nella camicia,comprimendo il mollone,hai varie possibilità :
una è far uso della struttura della pressa stessa,inserendo tra il piano mobile e testa stelo un cric del tipo idraulico,con l'eventuale intermediazione di una sfera d'acciaio,al fine di favorire la rotazione della ghiera filettata unitamente allo stelo.
Altre soluzioni sono,comprimere parzialmente il mollone ed inserire una sorte di spessore esternamente alla ghiera,che poi togli quando il martinetto scende sotto la pressione dell'olio.
Oppure ( se possibile ) smontare il martinetto dalla pressa e rimontare il tutto con l'ausilio di una eventuale altra pressa ( credo che questa sia la soluzione adottata in sede di fabbricazione ).

[giogatti]

grazie per il consiglio...oggi sono riuscito ad inserire il pistone nella camera del cilindro, lubrificando bene il paraolio...ha fatto un po di fatica ad entrare ma poi è andato...sperando di non averlo pizzicato..
Ho provveduto a smontare e pulire i tubi ed il serbatoio..poi cambierò i vari o-ring...una domanda volevo farti...il fatto che prima dello smontaggio trovassi olio che usciva dall'anello raschiatore che chiude la ghiera (quello che si vede nuovo nero piccolo), indica che il vecchio paraolio grosso nero (semplice effetto) che stava sotto la flangia che ho dovuto modificare non teneva più, è corretto??oltre quel paraolio non deve passare olio giusto??
[IMG][/IMG]
[IMG][/IMG]
[IMG][/IMG]

[E355]

Normalmente l'olio non deve trafilare,quando succede vuol dire che le varie guarnizione non fanno più una buona tenuta.

[giogatti]

Ok ora mi è più chiaro...oggi sono riuscito a rimontare il tutto...quando metterò l'olio nuovo la procedura per spurgare l'aria quale è?? La stessa per la capretta motori, ovvero fare un paio di discese e risalite??o c'è qualche altra procedura??Quel raccordo che è posto a lato della ghiera con un tubicino che si attacca al serbatoio (ultima foto post precedente) serve per recuperare l'aria che si crea nella discesa?
[IMG][/IMG]

[mefito]

..quando metterò l'olio nuovo la procedura per spurgare l'aria quale è?? La stessa per la capretta motori, ovvero fare un paio di discese e risalite??o c'è qualche altra procedura??Quel raccordo che è posto a lato della ghiera con un tubicino che si attacca al serbatoio (ultima foto post precedente) serve per recuperare l'aria che si crea nella discesa?

Lo.spurgo lo fai sempre con alcune corse complete.
Il tubo al serbatoio serve anche per recuperare eventuali trafilamenti,assolve poi anche alla compensazione dei volumi d'aria al posto dei silenziatori di sfiato senza contaminazione d'aria esterna. .

[giogatti]

Ok grazie...oggi ho messo l'olio nuovo Acer 22 ed effettuato lo spurgo come consigliato...il pistone lavora bene ed anche la risalita va bene e non perde olio...l'unica nota dolente è che ci sono due pompanti per pressare: quello di destra per pompare più forte lavora correttamente, quello di sinistra che serve per pompare lentamente sembra lavori pochissimo tanto da scendere di un millimetro ogni 3/4 pompate (si sente la leva andare a vuoto)...già che ci sono provvederò a smontare anche il corpo pompa e dargli una bella pulita cambiando i paraoli e controllando le varie sfere...vi aggiornerò nel weekend...grazie ancora..
[IMG][/IMG]

[giogatti]

Ragazzi ho smontato il corpo pompa ed ho notato che il paraolio del pompante che non funzionava, è conciato male, ma oltre a quello nella parte posteriore del corpo pompa ci sono due bulloni da 19, smontati quelli dentro ci sono 2 piccole molle che lavorano su una sfera ciascuna, di cui quella relativa al pompante mal funzionante risulta "snervata"..Può essere che sia stata questa la causa del mio problema?? (Scendeva di 1 mm ogni 3/4 pompate)..dove si possono acquistare queste molle??
[IMG][/IMG]
[IMG][/IMG]


[IMG][/IMG]
[IMG][/IMG]

[E355]

Il problema è causato da una non perfetta tenuta di una valvola.
Per la molla,a parte il recupero eventuale dalle penne a scatto,si vendono scatole con assortimenti di molle varie.

[giogatti]

Cosa intendi di preciso con "una non perfetta tenuta di una valvola"?? magari la sfera che non chiude bene? O altro? scusami ma non ho capito....

[E355]

Ogni pompa ha due valvole costituite dalle sfere,una sull'aspirazione e l'altra sulla mandata.
A non chiudere bene dovrebbe essere quella d'aspirazione.
Sotto alla prima sfera deve essercene un'altra sfera.

[Marco Bellincam]

...dentro ci sono 2 piccole molle che lavorano su una sfera ciascuna, di cui quella relativa al pompante mal funzionante risulta "snervata"...

Considera che la molla deve mantenere la sfera in sede, se la molla è danneggiata la sfera non rimane a posto e l'olio ricade dando la sensazione di pompare a vuoto (non è una sensazione, è proprio così )

Come suggerisce E355, controlla sia la sede che la sfera stessa.
Le molle si trovano tranquillamente in un ferramenta ben fornito.
Assicurati che le dimensioni della molla nuova coincidano e che abbia la medesima "forza" se vogliamo chiamarla cosi.

[giogatti]

Ciao ragazzi grazie x i consigli..volevo dirvi che dato che in zona non sono riuscito a reperire le molle, ho deciso di rivolgermi direttamente ad un mollificio e se tutto va bene saranno pronte martedì prossimo...almeno sono sicuro di utilizzare molle equivalenti e di averne qualcuna di scorta...vi aggiornerò settimana prossima...grazie ancora..

[giogatti]

Ciao ragazzi volevo dirvi che venerdì dopo aver recuperato le molle identiche alle vecchie presso un mollificio sono riuscito ad assemblare nuovamente la pressa, ed ora è perfetta: non perde olio; sia le pompate del pompante maggiore, sia quelle del pompante piccolo (scende piano ma credo che è corretto così, avendo solo due velocità, ma la sensazione di pompate a vuoto è sparita) sono perfette, ed anche il pistone rientra velocemente, ci mette solo un pò di più nell'ultimo centimetro di risalita e basta.
Quindi caso risolto...grazie ancora a tutti!!
Ps= piccolo off topic: perchè non visualizzo più le foto che ho messo??

[mefito]

Ps= piccolo off topic: perchè non visualizzo più le foto che ho messo??

Hai usato un sito esterno per le foto,sei "nelle loro mani",non dipende da questo forum.
E' per questo che sconsigliamo di utilizzare questi siti,ad un certo punto cancellano le memorie e le discussioni perdono elementi indispensabili alla lettura.
]http://imagegecko.net/121115/Volantino scarico 1.jpg
[IMG][/IMG]


[IMG][/IMG]
[IMG][/IMG]

[giogatti]

ok posso inviarti le foto in modo ad un tuo indirizzo mail, così che tu possa reinserirle come amministratore?? Potrebbero essere utili a molti...

[dani88db]

Ciao ragazzi, grazie per avermi fatto entrare in questo forum. Lavoro con un azienda di presse idrauliche https://www.persichittiservice.it/ e mi farebbe piacere parlare con voi

[Rocconet]

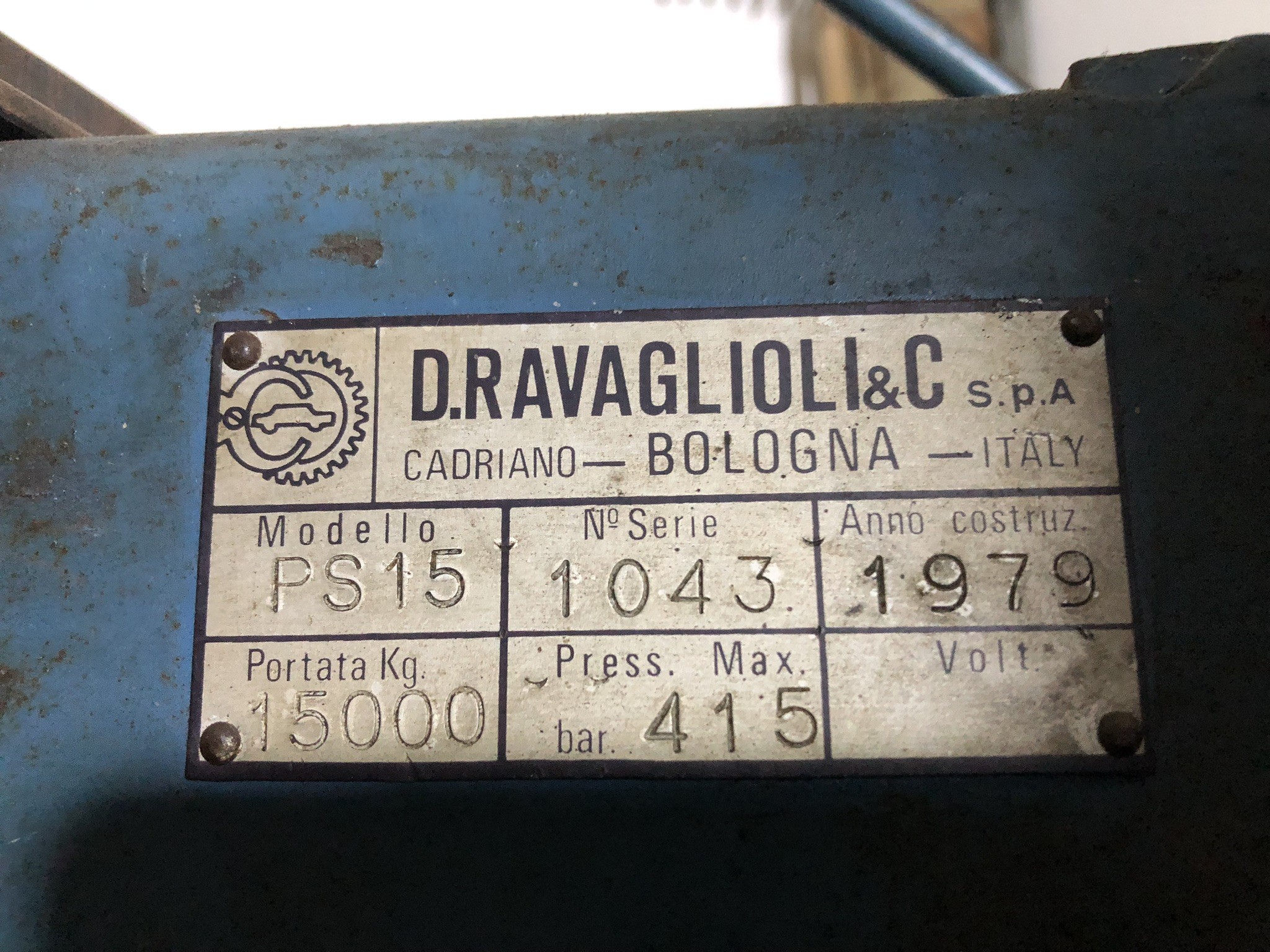

Buongiorno, devo riparare una pressa da 15 ton della Ravaglioli. La pressa ferma da diverso tempo presenta vari problemi: perde olio dal gruppo pompa, azionando il volantino della velocità non succede niente, non raggiunge una pressione elevata ed il pistone torna l’indietro. Qualcuno ha documentazione in merito o sa indicarmi dove trovare i ricambi? Sulla rete non ho trovato niente in merito.

[Rocconet]

Buongiorno, devo riparare una pressa da 15 ton della Ravaglioli. La pressa ferma da diverso tempo presenta vari problemi: perde olio dal gruppo pompa, azionando il volantino della velocità non succede niente, non raggiunge una pressione elevata ed il pistone torna l’indietro. Qualcuno ha documentazione in merito o sa indicarmi dove trovare i ricambi? Sulla rete non ho trovato niente in merito.

[Paolo0564@]

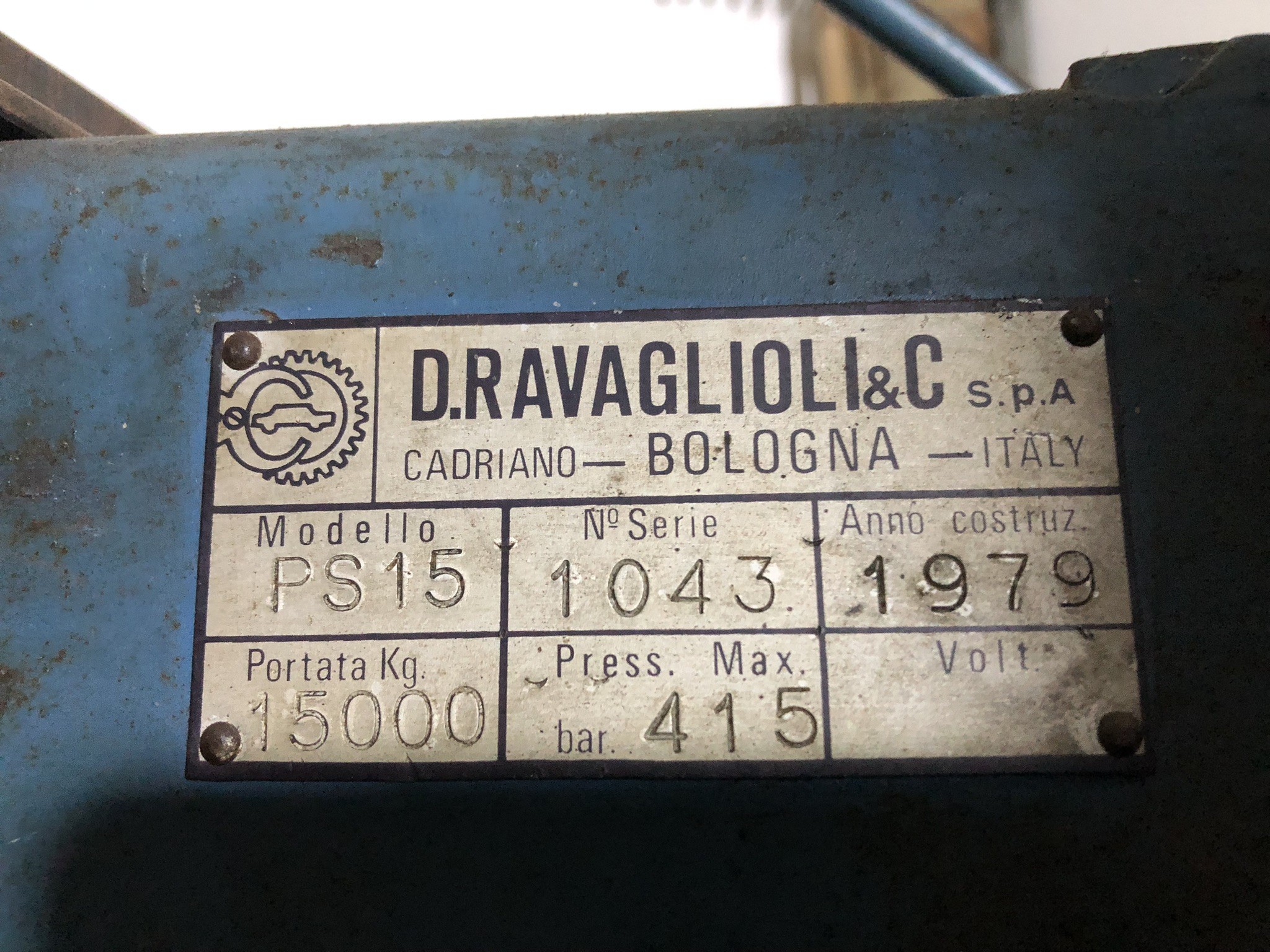

Buongiorno sono Paolo, anche io possiedo una pressa rovaglioli ps 15 del 1979 ,sono state cambiate tutte le guarnizioni (quelle commerciali ) perchè non sono riuscito a trovare ne l'esploso ricambi ne le guarnizioni originali.Ho effettuato la pulizia di tutti i componenti,provata sotto sforzo .Adesso di colpo non funziona piu', sembra che il pompante della leva va a vuoto.Mi potete dire qualcosa a riguardo .grazie a presto.
