Domanda escavatori

[avegiorgio]

Ciao a tutti,volevo solo risolvere un mio dubbio ke da esperti quali siete m chiarirete in brevissimo tempo,ne sono certo!
Un escavatore ruota sul carrello che gli permette di muoversi,ma deve trasmettere il movimento ai cingoli,e,se non dico una fesseria,essendo questo idrostatico(quindi che funziona grazie alla pompa dell'olio),avrà bisogno che gli arrivino dei tubi contenenti l'olio in pressione.
Potendo la macchina ruotare sul carrello questi cavi non si torcono e quindi possono arrivare alla rottura?a meno che non possa compiere solo un certo numero di giri..
Cosa succede dunque?
Correggetemi gli errori di ogni sorta che ho scritto!
Grazie ciao!

[pmi1000b]

è la domanda che mi sono sempre fatto anche io ma non o mai capito come possa essere anche se possiedo 5 escavatori. Bella domanda questa...

[Roberto-roma]

ciao avegiorgio e pmi100b e soprattutto benvenuti tra noi appasionati di mmt........
per chiarire grossolanamente il tuo dubbio posso tirti che tra carro e torretta allinterno della ralla c'e un apposito meccanismo " una specie di ralla per tubi" che matiene invariati i passagi del olio..... ti premetto che non so il nome specifico di tale marchingegno.......
sposto la discusione nel forum sos officina in quanto pulula di persone preparatissime a togglierti ogni tuo dubbio.......

[enzo 72]

ciao , si chiama giunto di rotazione

[Roberto-roma]

vedete nel posto giusto con la persona giusta.....
benvenuto enzo 72 tra noi......

[TurboStar]

per caso avete una foto o uno schema di questo sistema?

[enzo 72]

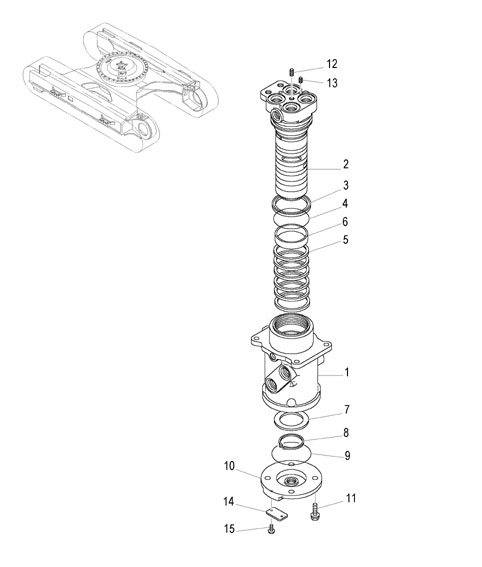

ho trovato solo qesta per il momento, dovrei avere di meglio

[411Vario]

E' con lo stesso principio che funzionano i caricatori da bietole, che però hanno la pompa idraulica e il serbatoio dell'olio sul telaio fisso e il deviatore e tutti i movimenti idraulici sulla torretta girevole a 360° continui

[IM14]

enzo lo spaccato si riferisce ad un fiat hitachi?

[ppjbcol]

Anche a me interessava. io pensavo che semlicemente la torreta potesse fare tipo max un giro a sx e uno a dx, invece così si può girare quanto si vuole!

[renotcha]

Detto anche "girevole". Ha due parti concentriche rotanti fra loro, una fissata al sottocarro (collegata ai tubi sotto) ed una fissata alla torretta (collegata ai tubi sopra). Normalmente, su un escavatore, è a 5 passaggi: 2 per ciascun motore di traslazione e 1 comune per la raccolta drenaggi motori. Ne esistono anche a 10 o più vie e, se serve, completi di girevole per cavi elettrici. Costruttori italiani: Bini ed Ala

[ppjbcol]

Che voi sappiate si usa pure sui polipi per rottami?

...una fissata al sottocarro...una fissata alla torretta

Immagino che una delle due parti non sia proprio fissata: se si usurasse un po la ralla si consumerebbe subito anche il girevole, no? Immagino che una dele due parti sia collegata al telaio con qualche supporto elastico e poi ci siano attacati i tubi dell'olio, mi sbaglio?

[cama70]

Nel mio Simit SL11 la parte interna del rotore e' tenuta ferma da una flangia fissata al sottocarro che incastrandosi in un apposito spazio
impedisce alla suddetta di girare quando si gira la torretta.
Sulla parte superiore (sopra la torretta) c'e' un coperchio avvitato sulla
parte interna che va in battuta su quella esterna, altrimenti la parte interna si sfilerebbe e cadrebbe a terra.

[IM14]

nei FH ; la parte sotto è fissata al carro ed è situata nel foro della ralla con 4 bulloni, la parte superiore invece ha una leva orrizzontale che finisce in mezzo ad una "U" saldata al carro. Quando si ruota la macchina , la leva viene trascinata dalla U ed il perno centrale del rotore gira insoeme alla macchina. Guardando lo spaccato di ENZO il n° 1 e fissato al carro mentre il n°2se guardate verso il dietro ha due fori per il fissaggio della leva.

[enzo 72]

x IM14
si è lo spaccato di un FH 200, quando si usurano le tenute succede che l'olio idraulico va dentro la ralla e poi esce all'esterno, in più anche i cingoli vanno male . quindi quando si hanno problemi sulla traslazione è bene controllarlo.

[avegiorgio]

anzitutto grazie per le informazioni,non avreste qualke altro spoccato?perchè non avendo riscontro pratico in materia non riesco a capire bene cosa succede in questo giunto a rotazione.grazie!

[IM14]

x Enzo Si lo so, sono arrivato a quota 3 di revisionati, due FH 200 ed un 220. il costo delle tenute è irrisorio ma il lavoro è abbastanza noioso ed "unto"

[renotcha]

anzitutto grazie per le informazioni,non avreste qualke altro spoccato?perchè non avendo riscontro pratico in materia non riesco a capire bene cosa succede in questo giunto a rotazione.grazie!

Prova a guardare qui
http://www.rotarysystems.com/018.htm
I fori a sinistra (quotati "D") scendono nel corpo interno, longitudinalmente lungo l'asse. Giunti a quote diverse fra loro, ciascuno "curva" di 90 gradi e prosegue radialmente, sfociando in un canale circonferenziale (si vede il foro di uscita nel secondo da sinistra). Gli attacchi sul corpo esterno (i 5 "A Thread") "pescano" ciascuno su un canale circonf. Ciò garantisce che, se le due parti int/est ruotano fra loro, c'è la continuità del percorso d'olio: ad ogni attacco a sinistra sulla parte interna corrisponde un solo attacco radiale sulla parte esterna. I vari canali circonf. sono separati fra loro da tenute; se queste si rovinano, ecco che c'è travaso d'olio fra i vari condotti e cominciano i problemi.
Spero di esserti stato un po' di aiuto.

[jumbo71]

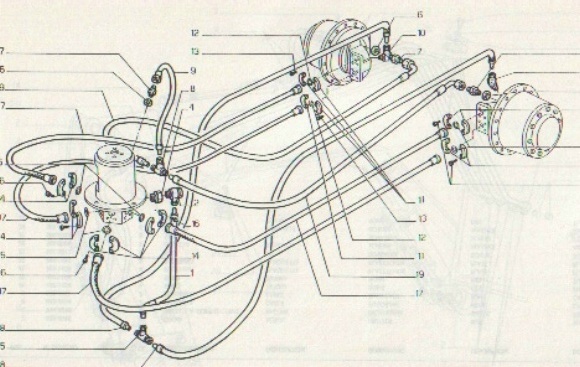

Il nome tecnico è "distributore rotante",sugli escavatori come si diceva sopra può essere a cinque fori (quattro per le mandate e uno per il ritorno) oppure a sette fori nel caso ci fosse la lama (mini e midiescavatori).Sotto lo schema completo di funzionamento.Ciao.

[enzo 72]

Scusa IM14 non sapevo che sei meccanico

[IM14]

tranquillo non l'ho mai detto

[riki03]

Gia... proprio un lavoro noiso ed unto...
retificare un giunto di rotazione (o rotante) è un po una palla..
sopratutto se la macchina non è fra le piu grandi e se è presente anche il giunto elettrico!!
Il giunto è costituito da due parti principali:
volendo paragonarlo ad un cilindro (per esempio) abbiamo la parte centrale tipo lo stelo con i vari passaggi per l'olio alle varie utanze sottocarro: motori di traslazione, freni, in alcune macchine anche lo sterzo ect ect posizionati in vari stadi (altezze).
la parte rotante potrebbe essere la "camicia" del cilindro che avendo una tenuta tra i vari stadi delle utenze permette di poter muovere solo il motore (o altro) desiderato.
la prima parte è solitamente fissata al carro della macchina mentra la seconda ha un fermo sulla parte superiore della macchina ...
il giunto elettrico puo essere a spazzole come per esempio quello dei comandi per la radio che hai sull'automobile o semplice,mente fissato sopra a quello idraulico ma con un passaggio centrale allo "stelo" di prima...
tutto chiaro??
