Distributore idraulico aggiuntivo

[Fra.rebo]

Buongiorno a tutti
Devo installare un distributore idraulico aggiuntivo per comandare terzo punto idraulico e spostamento laterale trincia.

Il trattore è un vecchio Carraro tigrone ed ha già installato anche una paletta anteriore e quindi presenta già un impianto modificato.

Ho fatto un video dove cerco di spiegare come è fatto l'impianto attuale.

C'è qualche anima gentile che possa indicarmi come aggiungere un terzo distributore ?

Questo è il video

https://Youtu.be/uerYkwGRmpM?si=4O_0C9DYruwa54

Grazie mille e buona giornata
Francesco

[mefito]

Devi prendere un distributore con carry over,che é un banale sdoppiamento allo scarico.
Dalla pompa entri nel nuovo distributore(P),avrai due uscite,una (T) é quella di scarico per utilizzo del nuovo distributore,deve andare a scarico nel serbatoio.
L'altra é sempre la mandata della pompa,quando non utilizzi il nuovo distributore.
Se il distributore attualmente in uso,non ha il carry over,potresti eliminarlo e mettere un unico distributore con il numero di leve che ti servono.

[Fra.rebo]

Ma quindi devo aggiungere un tubo che parte dalla pompa per alimentare un terzo distributore ?
Io pensavo di collegarlo prendendo la pressione dall'uscita del distributore del sollevatore. Sbaglio ?

[mefito]

Scusa,non sono stato molto chiaro.
Per non peggiorare lo stato attuale(anche il distributore che hai ora dovrebbe avere il carry over),
stacchi il tubo di mandata dal primo distributore e lo colleghi alla "P" del nuovo distributore con carry over che metterai.
Dalle due uscite di questo nuovo distributore partiranno due tubi.
Quello che parte dalla "T" deve andare direttamente al serbatoio,

L'altra uscita va collegata all ingresso del vecchio distributore ausiliario ,da dove hai staccato la mandata precedente.qiindi ricapitolando.
Avrai mandata pompa
Nuovo distributore
Distributore pala
Sollevatore
Scarico
Puoi mettere un raccordo a T ,dove ora si inserisce lo scarico al serbatoio,per collegarci l"uscita "T" del nuovo distributore.

[sergiom]

Utilizza la funzione di ricerca del forum c'è una discussione che riporta gli schemi di montaggio in modo molto dettagliato

Per completezza e per non sbagliarsi ricordo che ce n'è anche un'altra per i trattori same con sac, e NON è il tuo caso

[Fra.rebo]

Scusa,non sono stato molto chiaro.
Per non peggiorare lo stato attuale(anche il distributore che hai ora dovrebbe avere il carry over),
stacchi il tubo di mandata dal primo distributore e lo colleghi alla "P" del nuovo distributore con carry over che metterai.
Dalle due uscite di questo nuovo distributore partiranno due tubi.
Quello che parte dalla "T" deve andare direttamente al serbatoio,

L'altra uscita va collegata all ingresso del vecchio distributore ausiliario ,da dove hai staccato la mandata precedente.qiindi ricapitolando.
Avrai mandata pompa
Nuovo distributore
Distributore pala
Sollevatore
Scarico
Puoi mettere un raccordo a T ,dove ora si inserisce lo scarico al serbatoio,per collegarci l"uscita "T" del nuovo distributore.

Prova a fare un schema con disegno e poi te lo posto. Per ora grazie mille

[mefito]

Probabilmente nella discussione specifica,suggerita da Sergiom,troverai anche degli schemi,oltre ad una spiegazione dettagliata degli impianti.
Non siamo favorevoli agli interventi in privato.
In primis perché lo scopo del forum,é fare in modo che rimanga testimonianza per chi cercherà in futuro informazioni.
Poi,non secondario per importanza,se non hai padronanza dell'argomento,non saprai neppure valutare la coerenza delle informazioni,che ti verrebbero date.
Mentre i messaggi pubblici,possono essere valutati,ed eventualmente integrati da chi ne rileva inesattezze.

[Titan16371]

Buongiorno a tutti, mefito il messaggio privato non ha lo scopo di risolvere privatamente la questione senza coinvolgere il forum, ma solo quello di definire con esattezza la configurazione attuale, onde evitare di perdere e far perdere tempo con risposte errate o fuori tema. Una volta chiariti i dubbi condividerò lo schema e le risposte su forum perché tutti possano trarne vantaggio.
????

[mefito]

A me pare evidente il suo schema attuale,anche perché non lo ha "raccontato",ma documentato con immagini.
Se qualcosa non ti é chiaro, puoi sempre chiederlo nella discussione,magari puoi fare notare qualcosa sfuggito ad altri.

[Fra.rebo]

allora sinceramente, la spesa tra tubazioni distributore attacchi vari e manodopera (mia) non è indifferente. Avendo poi già avuto in problemi (vedere mia precedente discussione) in passato riguardo alla pompa primaria del trattore che ho dovuto cambiare penso e sospetto che il vecchio proprietario quando ha installato la pala anteriore non abbia fatto le cose corrette altrimenti non si spiega perchè la pompa sì è guastata.
Ragion per cui, chiedevo appunto a chi ne sa, di aiutarmi e guidarmi nella verifica della situazione esistente aggiungendo un terzo distributore idraulico.

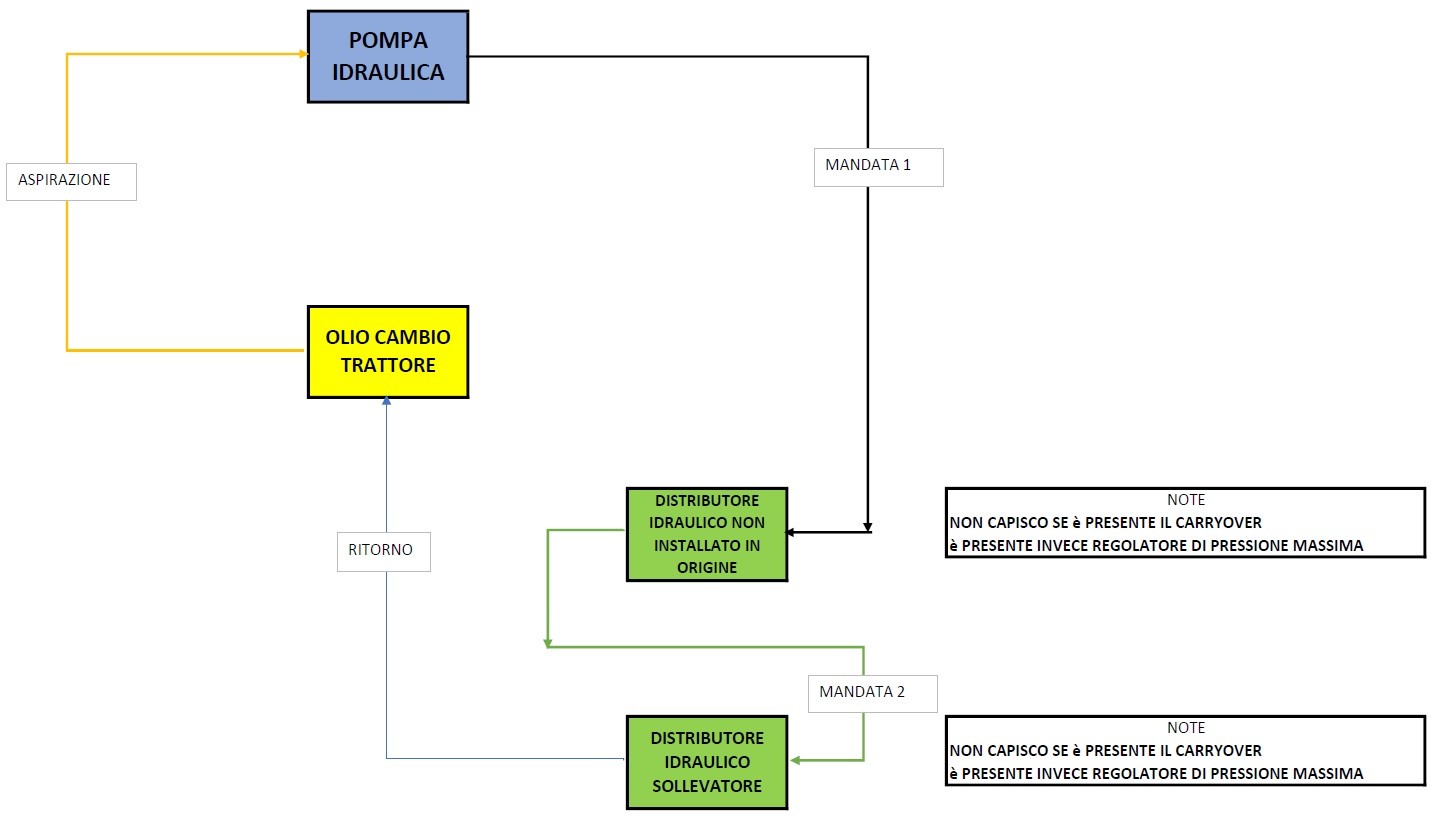

In allegato trovate schematizzato la distribuzione idraulica esistente.

Se serve posso postare foto dettagliate dei 2 distributori (magari riuscite a capire se è presente o meno il carryover)

grazie a tutti ancora

[Titan16371]

Distributore idraulico non installato in origine:

Oltre le utenze quanti tubi partono da questo distributore?
Posta foto del distributore da più angolazioni in modo che siano visibili tutti i tubi che entrano ed escono.
P.S. non fare foto troppo di dettaglio ma fai in modo che sia sempre visibile il distributore intero.

Distributore idraulico nsollevatore:

Idem come sopra.

[urbo83]

In allegato trovate schematizzato la distribuzione idraulica esistente.
Se serve posso postare foto dettagliate dei 2 distributori (magari riuscite a capire se è presente o meno il carryover)

Lo schema che hai disegnato mi pare allineato a quello che si vede dal video. Nessuno dei due distributori è dotato di uscita di Carry-Over.

Nel tuo caso, il distributore del caricatore frontale dovrebbe essere dotato di Carry-Over per alimentare il distributore del sollevatore ogni volta che non muovi il caricatore frontale.

Penserio veloce: non credo che il problema alla pompa idraulica sia dovuto alla mancanza del Carry-Over a meno che tu non muova contemporaneamente caricatore anteriore e sollevatore posteriore...

[mefito]

Questa é la discussione specifica per il montaggio di un distributore ausiliario.

https://www.forum-macchine.it/forum/lavori-agricoli-e-forestali/macchine-agricole/sos-officina-agricola/8541-impianto-oleodinamico-ausiliario-aggiuntivo-su-trattori

Vi si trovano spiegazioni dettagliate su tecnica e componenti.
La lettura sarà un utile formazione per chi voglia capire le regole di questi impianti.
Invito Fra.rebo a ripostare lí il suo messaggio iniziale con video ed il suo schema.
Leggi la discussione,scopirai il senso di questo forum.
Questa discussione verrà chiusa.
