Diorama "Le torri del parco" tecniche e fasi di realizzazione

[Massimo Vescovi]

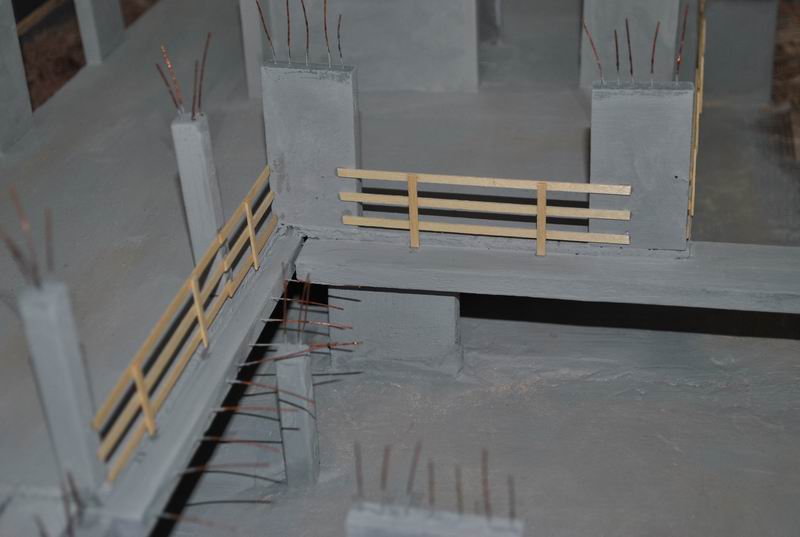

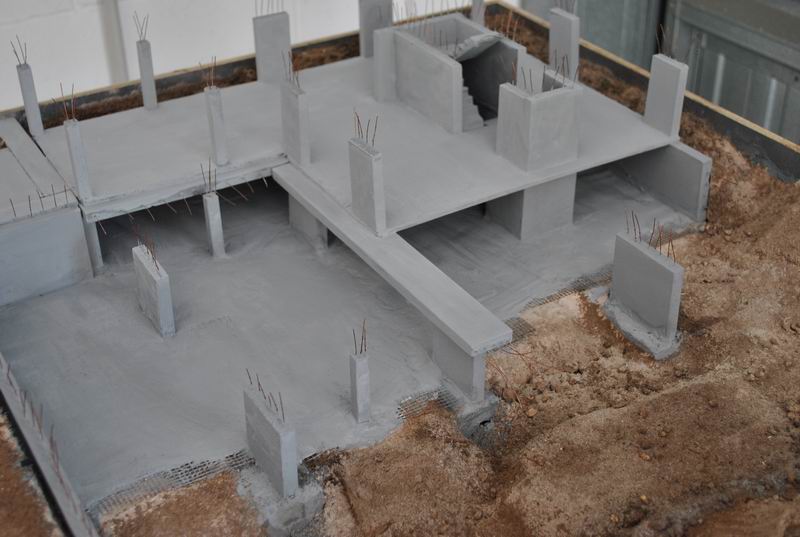

Si incomincia a vedere la parte del cantiere in fase di costruzione,si notano le elevazioni in c.a. con i ferri di ripresa leggermente sporcati di grigio per simulare la sporcatura dovuta al getto e la parte superiore con effetto ruggine:

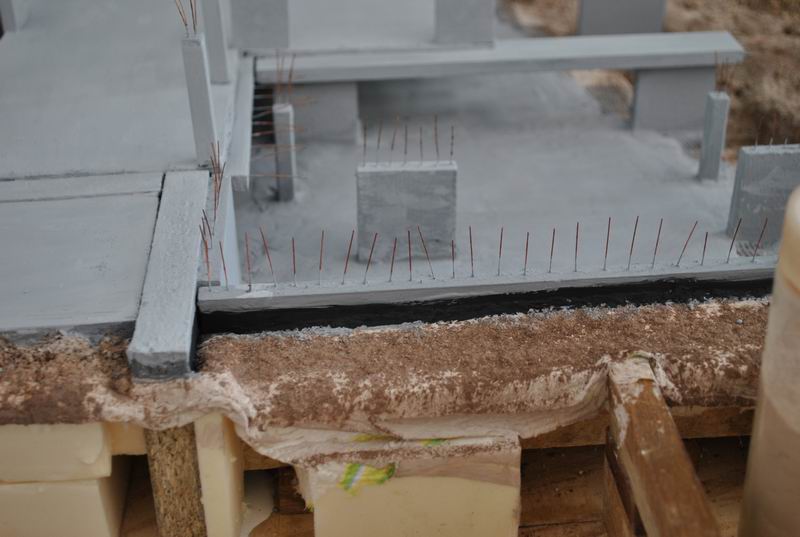

in questa foto si nota la parte di impermeabilizzazione del muro perimetrale:

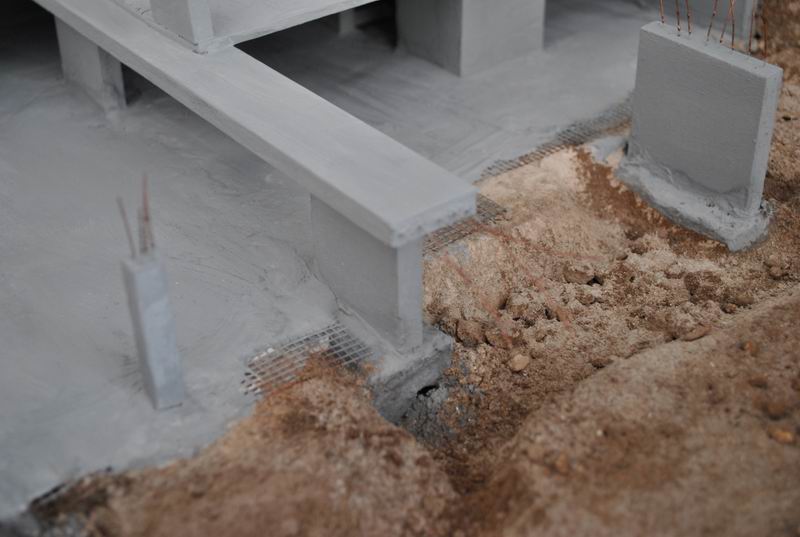

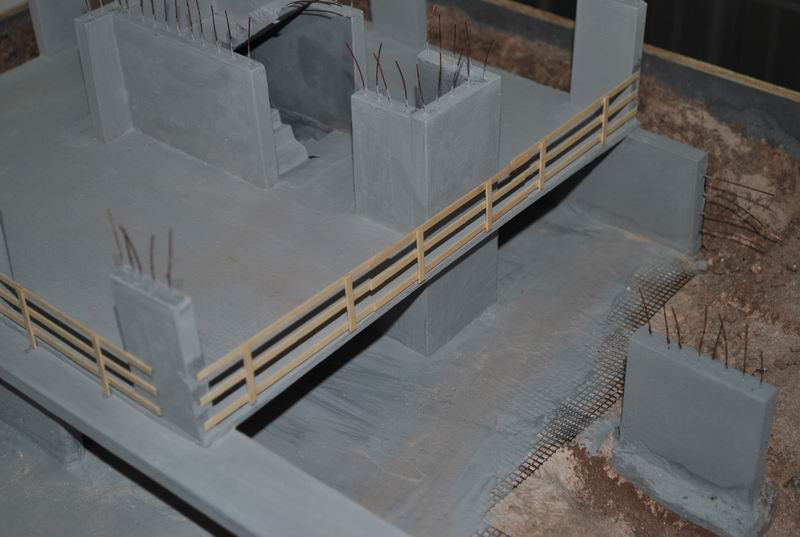

il "magrone" gettato nelle cantine con la fuoriuscita della rete elettrosaldata:

[dominic86]

Per la rete elettrosaldata hai utilizzato la retina per le zanzariere vero??

[Massimo Vescovi]

No dominic,e' la rete dei cartongessisti,la uso per tutto anche per le recinzioni.

[Alex E444R]

Ciao Massimo, sto apprezzando molto questo tuo lavoro, pulito e ordinato...

Davvero complimenti, spero quest'estate di darmi da fare anche io...

[Alex fiat 1000]

Ciao Massimo complimenti per il tuo diorama

[Massimo Vescovi]

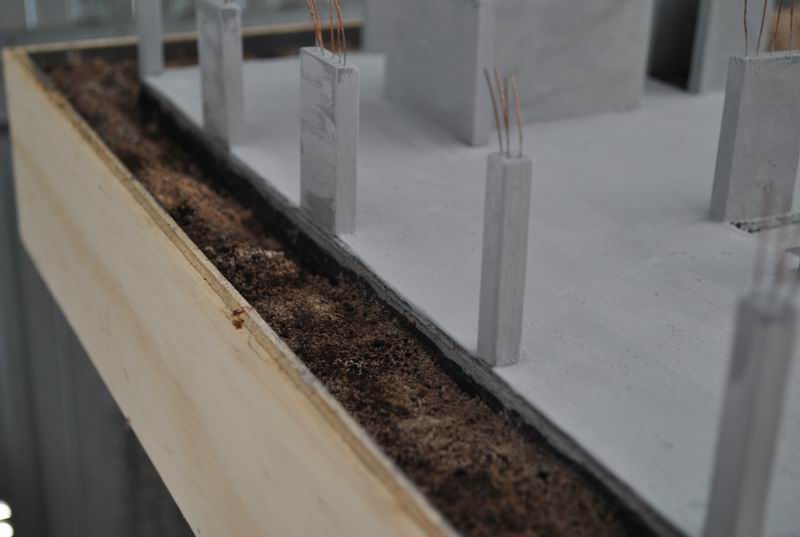

Reinterro parziale del muro controterra,qui trovera' spazio una minipala cingolata per simulare appunto la fase di riempimento:





Quel che rimane del muro della vecchia recinzione dell'area:



Vista della carreggiata stradale inserita nel contesto del diorama:

[hypermotard]

Una domanda mi sorge spontanea, il palazzo lo stanno costruendo a mano ? un pezzo è già fuori dalla cantina e non cè neanche una gru con cosa l hanno fatto di solito prima paratie ,scavo, gru e poi si comincia a costruire .

[tia87]

Una domanda mi sorge spontanea, il palazzo lo stanno costruendo a mano ? un pezzo è già fuori dalla cantina e non cè neanche una gru con cosa l hanno fatto di solito prima paratie ,scavo, gru e poi si comincia a costruire .

Se avresti letto capiresti da solo che é un diorama statico e non dinamico, quindi rappresenta solo una precisa fase dei lavori e non tutte le fasi di costruzione...

[hypermotard]

se lo dici tu mi fido aspetto di vederlo finito .

[Massimo Vescovi]

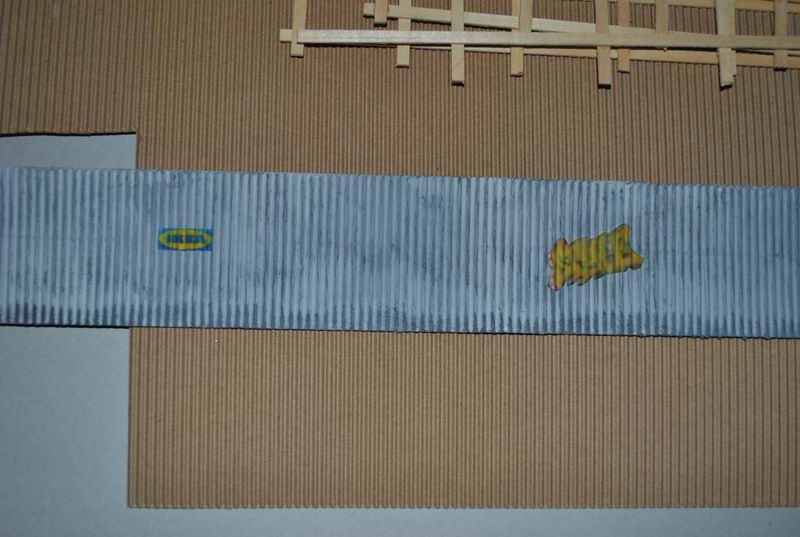

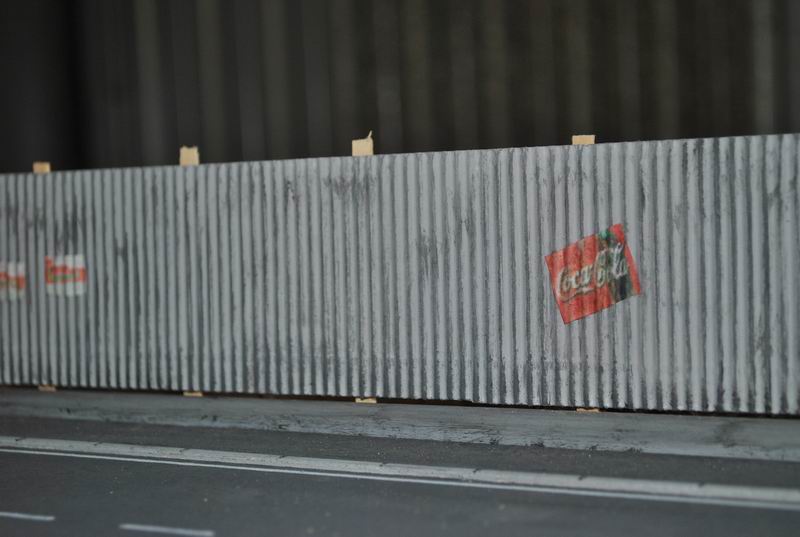

Realizzazione della recinzione con le tipiche lamiere ondulate "sporcate" per creare l'effetto dovuto allo smog,ho messo dei manifesti pubblicitari al quale queste recinzioni erano soggette:

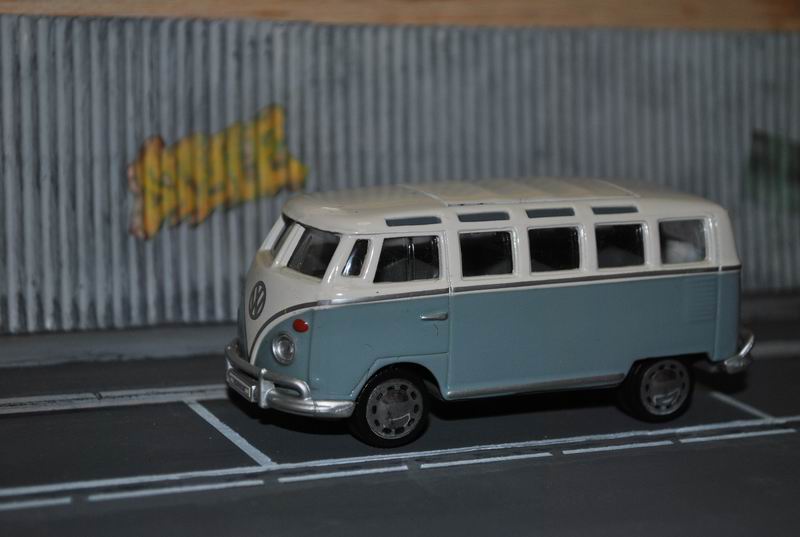

prova della recinzione accostata alla sede stradale:

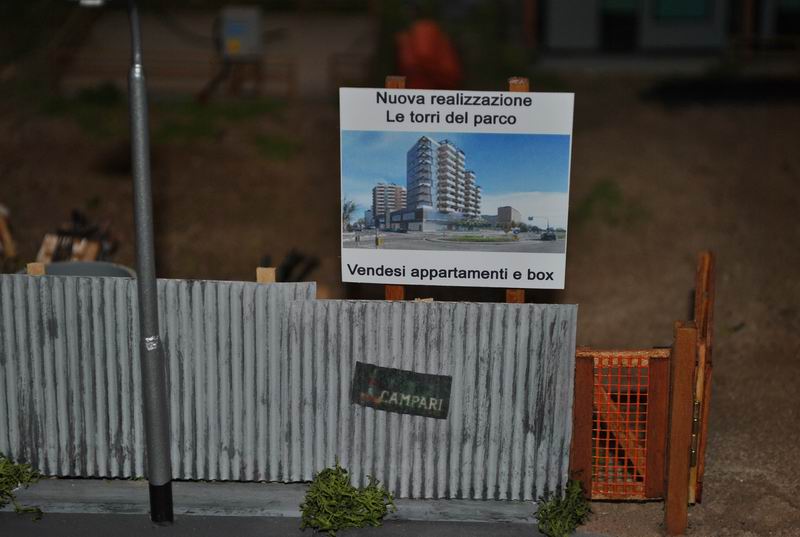

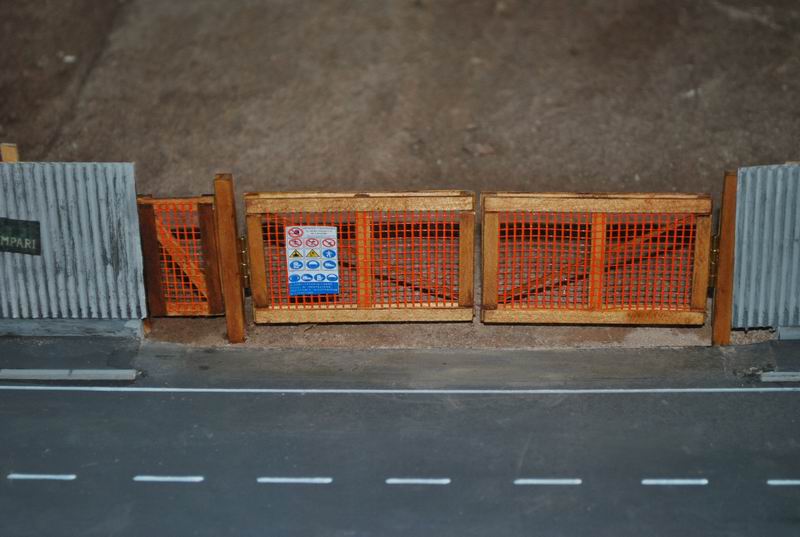

il cancello d'ingresso al cantiere:

[daniele87cola]

strabiliante la recinzione una curiosità.. come hai creato le pubblicità sulle lamiere ondulate??

[Massimo Vescovi]

strabiliante la recinzione una curiosità.. come hai creato le pubblicità sulle lamiere ondulate??

Computer e photoshop,poi le ho stampate su carta molto sottile.

[Massimo Vescovi]

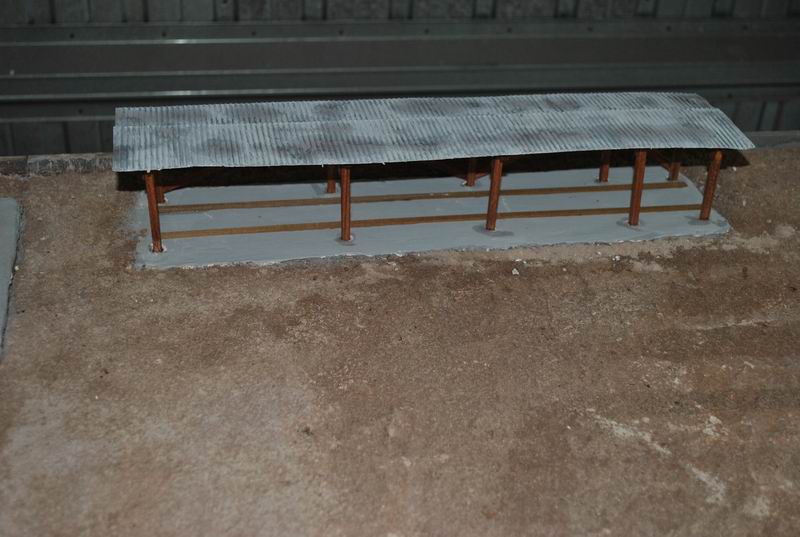

Tettoia per le baracche:

[MAXILIFT]

Quale gru piazzerai nel cantiere?

[Massimo Vescovi]

Quale gru piazzerai nel cantiere?

Ciao Gabriele,parto col dirti che il plastico andra' a finire nell'ufficio di un'amico e quindi non so' ancora che gru mettera',per conto mio mettero' qualche mio modello per fare delle foto ricordo di questo diorama prima della consegna,come gru ho diverse automontanti in scala 1:50,la Cattaneo della Ros e 4 Liebherr,l'unica gru a torre che ho e' autocostruita ed e' la Raimondi mrt 213 (anche se non e' niente di eccezzionale)che avrai visto ultimamente nell'altro mio diorama,con il mio amico ho un progetto in testa,e' una Potain gia' disegnata al cad ma e' un discorso lungo,le tue gru sono molto belle le guardo spesso nella tua pagina facebook,non posso fare altro che rinnovarti i complimenti,ciao.

[MAXILIFT]

Ok Massimo, chiedevo perché in un diorama cosi ci starebbe bene una rotazione alta come si deve. Grazie per i complimenti! A presto e buon lavoro!

[Massimo Vescovi]

Si Gabriele,effettivamente la seconda platea e' nata per ricevere una gru a rotazione alta "importante",anche perche' il plastico avra' un notevole impatto nell'ufficio dove trovera' spazio e la gru dovra' primeggiare sul cantiere,con il mio socio stiamo valutando anche la MDT178,l'abbiamo vista dal vivo ed e' un bel modello anche se non rispecchia del tutto il modello reale e secondo me potevano sicuramente risolvere questi piccoli "difetti",penso che tu abbia capito a cosa mi riferisco,se non sbaglio ne possiedi una,in tutti i casi ci stiamo pensando da un po' per la gru e se proprio non ne veniamo fuori ti contatteremo per avere anche delle delucidazioni,a presto,ciao.

[MAXILIFT]

Se avete bisogno sono qui, buon lavoro.

[Massimo Vescovi]

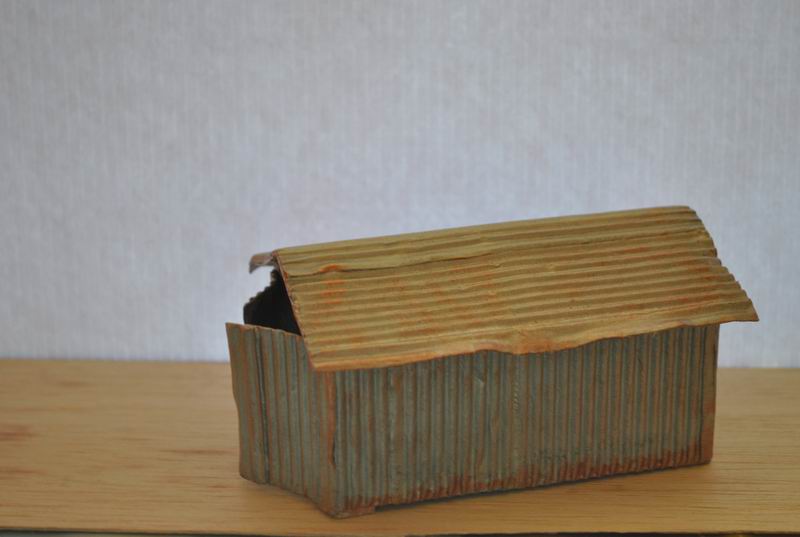

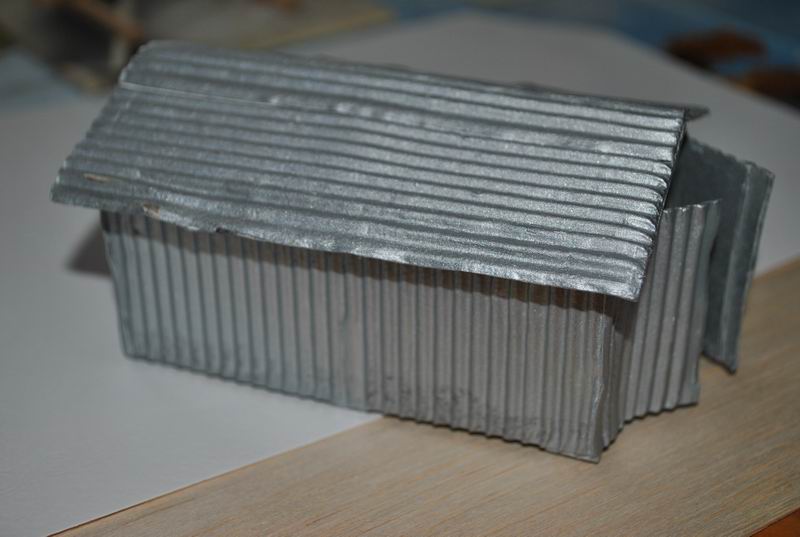

Alcuni accessori per il diorama costruiti con cartoncino ondulato,la classica baracca adibita a magazzino:



Ho volutamente imitato le piegature delle lamiere per dare un senso di "vissuto" alla baracca(quella che avevo io in cantiere era messa peggio) e aggiunto i segni della prima ruggine



Container moderno sempre in cartoncino:

[dominic86]

Ti rinnovo i miei complimenti max!!!! Davvero un diorama di ottima fattura, soprattutto per i partcolari autocostruiti.
Una domanda: hai previsto anche la realizzazione di qualche solaio con la posa in opera dei travetti e relative pignatte??

[Massimo Vescovi]

Grazie per i complimenti dominic,guarda per quanto riguarda questo diorama non e' prevista la posa di travetti e pignatte ma puo' essere un'idea per un futuro diorama,l'unico problema che potrei avere e' come realizzare i puntelli.

[dominic86]

Si infatti, purtroppo questo è un inconveniente di non poco conto, ma con un pò di fantasia qualcosa si può inventare.
A presto con le nuove foto

[Massimo Vescovi]

Avevo pensato di realizzarli con tondini di ottone ma dev'essere un'impresa a farli bene visto anche le ridotte dimensioni.

[dominic86]

Potrebbe essere un'ottima soluzione anche se, vista la tua buona manualità, io avevo pensato allo stirene visto che alla fine il loro scopo non è portante come nella realtà ma solamente figurativo.

[Massimo Vescovi]

Altri accessori autocostruiti che andranno a completare il diorama,gli alberi:

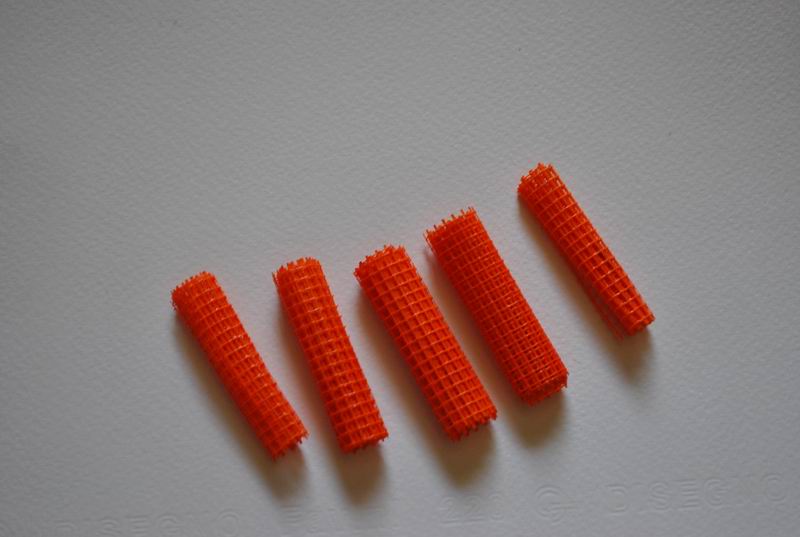

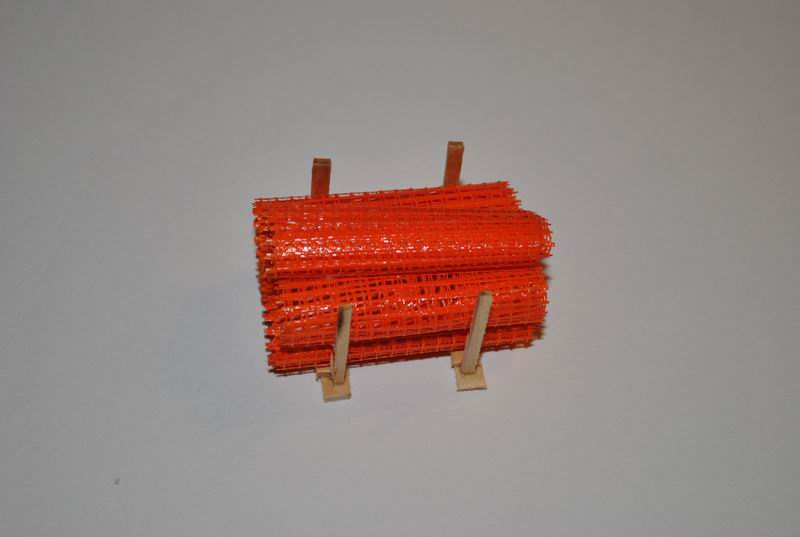

i rotoli di rete per la recinzione:

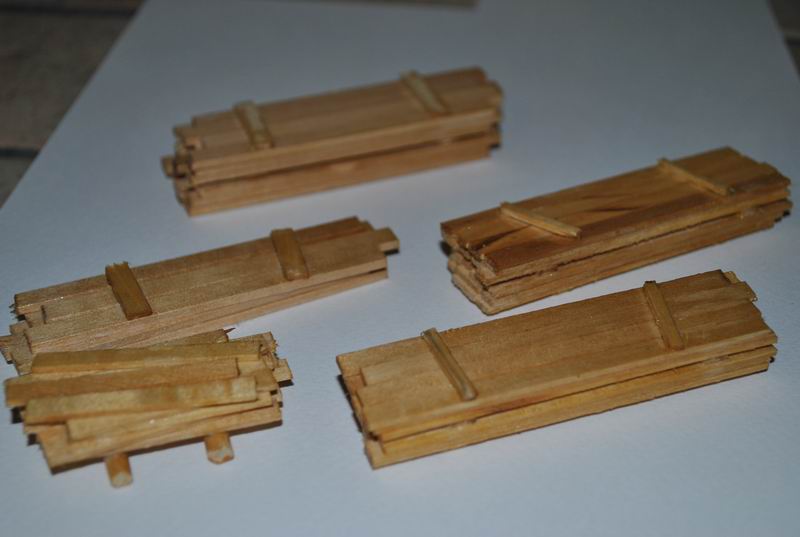

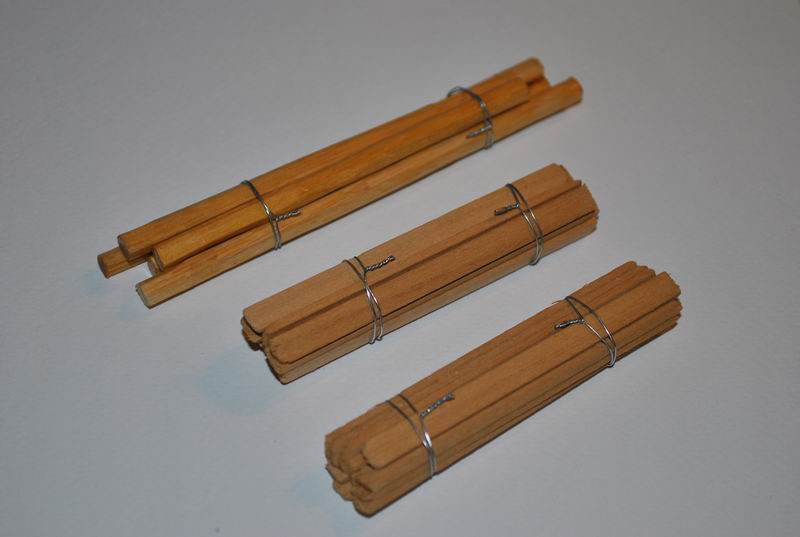

pacchi di fodere,banchine e listelli vari:

[tia87]

Complimenti! Veramente un lavoro superlativo!! Mi fate venire voglia di rispolverare i miei modelli vedendo i vostri lavori, anche daniele87cola...
Bravi

[cifa mk 28]

Bellissimo complimenti davvero.
Ma gli alberi come li hai fatti ?

[bobcate35 430]

ciao, sono nuovo volevo chiederti come hai realizzato i rotoli di rete? e poi l'altro giorno ho trovato dai "cinesi" degli alberi simili a i tuoi ma molto più alti sempre per
1 50

bobcate35 430

[Massimo Vescovi]

Gli alberi sono fatti con veri rami secchi raccolti dietro casa,muschio e lichene,i rotoli di rete sempre con rete da gessista come descritto nei post precedenti.

[Massimo Vescovi]

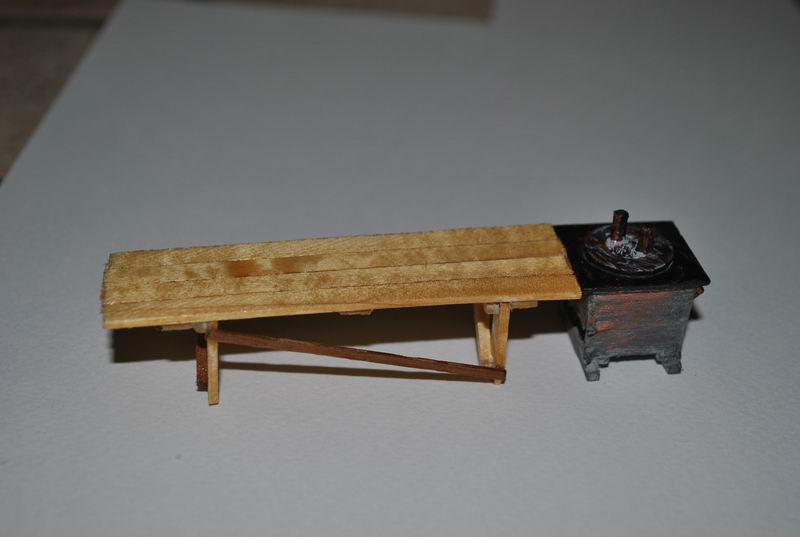

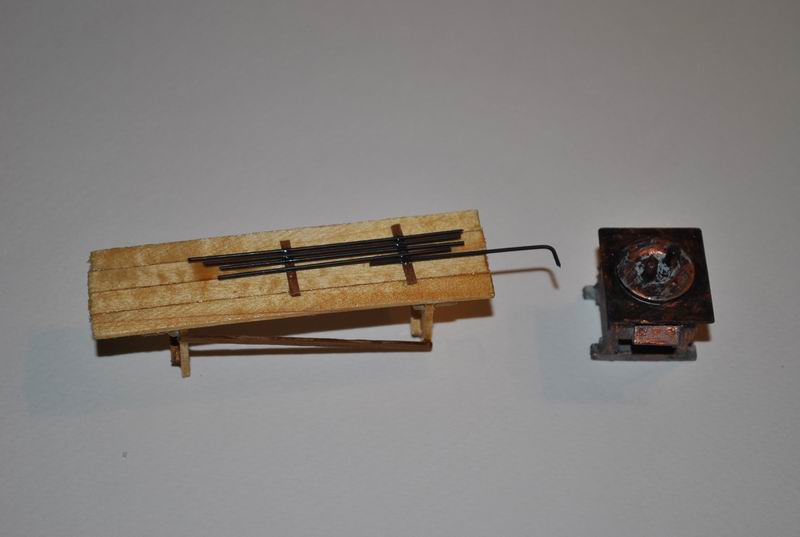

Altri accessori per il diorama,il bancone del ferraiolo con la staffatrice:

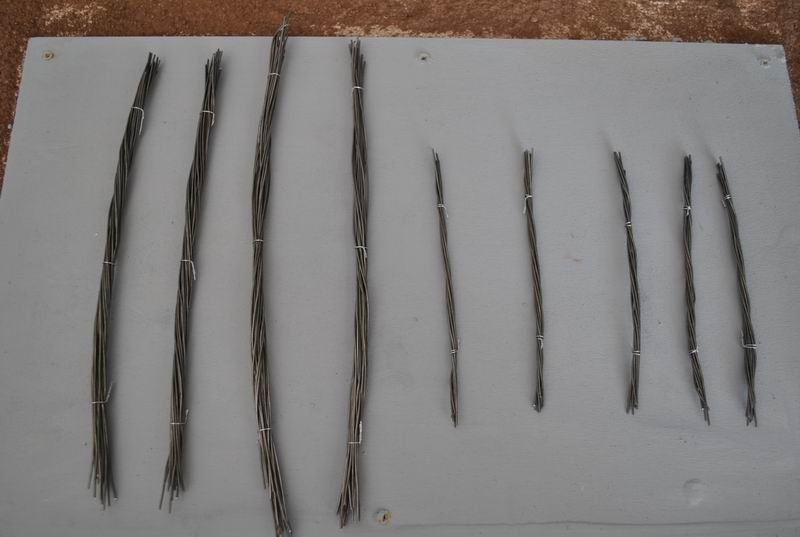

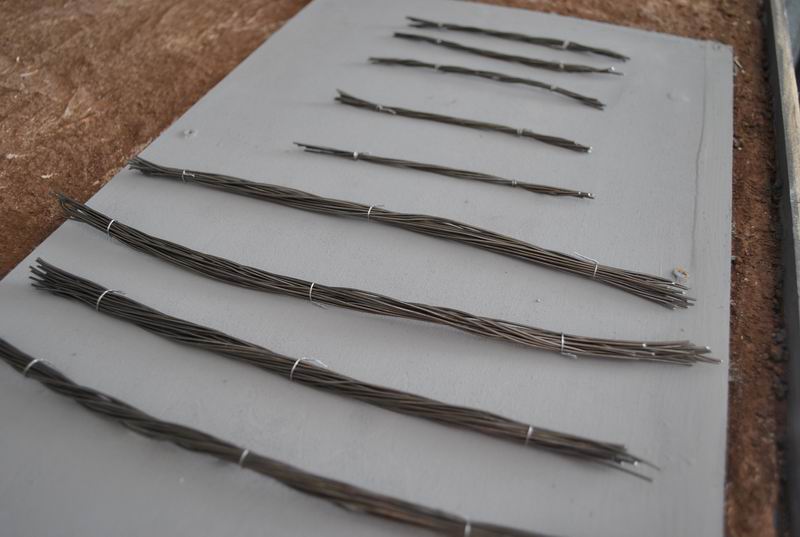

i fasci di ferro da 12 e 6 metri:
