pale eoliche.

[giulio 2°]

viaggiando da Bari verso Napoli ho incontrato un camion che trasportava della pale lunghe più di 30 metri.
Dove le portano?
e come le montano?
Penso ci vorranno delle grù telescopiche di altezza non indifferente.
Io ho visto una torre vicino Ragusa che è alta circa 100 metri e chissa come l'hanno trasportata e soprattutto come l'hanno montata.
Chi conosce (o ha foto) di trasporti e montaggi eolici.
Non vi sembra un buon argomento da approfondire.

Grazie a quanti si interesseranno alla discussione.
Ciao a tutti.

[Nico-Terex]

SE vai su www.hansebube.de e cerchi fra le migliaia di foto, ne troverai a centinaia riguardanti il trasporto, l'issaggio e la posa in opera delle torri, dei generatori e delle pale. Riportare qua tutte le foto sarebbe un dramma e si sovraccaricherebbe il server, per cui... Armatevi di pazienza e date un'occhiata a quel sito (e poi in generale a tutti quelli che trattano di autogrù, gru cingolate e trasporti eccezionali, specialmente quelli tedeschi ed olandesi.)

[gruista]

Giulio ti accontento subito con qualcosa di veramente eccezionale .

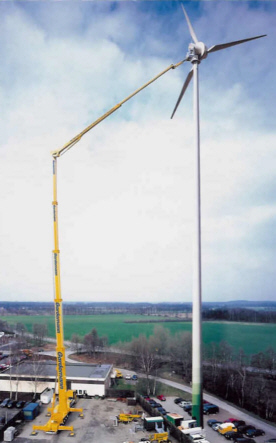

La prima è una Demag AC500-1(500 ton) con falcone a volata variabile
Altezza raggiungibile tutto esteso mt.145

La seconda è una Demag AC650 (650 ton) con braccio base mt.60 ed equipaggiabile con falcone a volata variabile per un totale di 149 metri .
Un piccolo particolare , la 650 ha quanto appena 1600 qli di zavorra oltre alla tara del carro .

Gruista

[MAXILIFT]

Ciao Giulio, se vuoi vedere montaggi nostrani prova ad andare su www.tilligroup.it o www.tilpower.it.
Gabriele

https://www.MAXILIFT.it

[Carlodg]

Caro gruista, tecnicamente come fanno?
Mi fai una breve sintesi delle fasi e dell'intervento dell'uomo in quota?
Grazie

[MAXILIFT]

X CAT320
Vorrei chiederti se sono ancora in produzione le V66 e se (ed in quale sito) ne sono state installate nel nostro paese.
Inoltre ho bisogno di sapere se il peso della navicella, che se non ricordo male nella V66 è di ca. 55000kg., può essere ridotto (ad esempio scomponendo colli interni come apparecchiature che poi possono essere installate in quota).
Grazie
Gabriele

https://www.maxilift.it

[CAT320]

In italia vengono prodotti solo i tre modelli più piccoli v27, v47 e v52.... Le v66 mi sà che sono fuori produzione e vengono o veniavano prodotte in danimarca (ma anche negli altri stabilimenti non ricordo bene quali) così come v80, v90 e v100.
Che io sappia le navicelle vengono montate tutte insieme, almeno per i modelli che conosco io.
Sei sicuro delle 55t ???? Effettivamente se è questo il loro peso, (premetto che non conosco tecnicamente le capacità delle gru che le montano) sarebbe un bel casino portarle direttamente in cima alla torre (parliamo di altezze che variano dai 50 mt in sù).
A meno che non ci siano macchine in grado di farlo?
D'altra parte essendo la navicella una macchina "chiusa", in cui la manutenzione viene fatta dall'interno, mi risulta difficile il montaggio di parti staccate in quota.
Quindi anche dalle documentazioni a cui ho potuto accedere, credo che la macchina viene montata sulla torre cosiì come esce dallo stabilimento, pale e ogiva a parte naturalmente.
Se ci sono V66 in italia non te lo so dire, posso informarvi forse. Comunque sia a Troia (foggia) che nel parco eolico di Andretta-Bisaccia (confine tra puglia e campania) ci sono le v80 che sono dei bei bestioni ed immagino anche le gru che le montano.....

[MAXILIFT]

V66

Si effettivamente puoi scordarti le idrauliche nel montaggio di una V80, con navicella da circa 60ton.

Gabriele

https://www.maxilift.it

[ciccu65]

le torri tipo V66 della Vestas sono state montate dalla Maxilift presso Porto Torres e sono n.7.Il peso della navicella era di 62 ton.copreso il bilancino di sollevamento.

[CAT320]

Avevo dimenticato la Sardegna.... so che li ce ne sono parecchi di generatori!?!

[ciccu65]

Caro Giulio,certo che tutte le fortune le hai tu,l'altro giorno hai visto la "mitica 18000"ed adesso anche le pale eoliche.
A tal riguardo volevo chiederti sulla torre di Ragusa se sai se la stessa e'di fabbricazione Danese o Spagnola o Tedesca.
Sento dire in giro che dovrebbe intervenire una gru mostruosa in quanto non so'perche'vogliono sollevarla completa dal basamento e posizionarla intera su altro basamento che stanno facendo.
Forse se'e'cosi'il "mostro"potrebbe anche farcela e cosi'ho l'occasione di andarla a vedere da vicino.

[ton25]

In italia vengono prodotti solo i tre modelli più piccoli v27, v47 e v52.... Le v66 mi sà che sono fuori produzione e vengono o veniavano prodotte in danimarca (ma anche negli altri stabilimenti non ricordo bene quali) così come v80, v90 e v100.
Che io sappia le navicelle vengono montate tutte insieme, almeno per i modelli che conosco io.
Sei sicuro delle 55t ???? Effettivamente se è questo il loro peso, (premetto che non conosco tecnicamente le capacità delle gru che le montano) sarebbe un bel casino portarle direttamente in cima alla torre (parliamo di altezze che variano dai 50 mt in sù).
A meno che non ci siano macchine in grado di farlo?
D'altra parte essendo la navicella una macchina "chiusa", in cui la manutenzione viene fatta dall'interno, mi risulta difficile il montaggio di parti staccate in quota.
Quindi anche dalle documentazioni a cui ho potuto accedere, credo che la macchina viene montata sulla torre cosiì come esce dallo stabilimento, pale e ogiva a parte naturalmente.
Se ci sono V66 in italia non te lo so dire, posso informarvi forse. Comunque sia a Troia (foggia) che nel parco eolico di Andretta-Bisaccia (confine tra puglia e campania) ci sono le v80 che sono dei bei bestioni ed immagino anche le gru che le montano.....

Salve, Non vorrei dire una cavolata grande come quello che sto per dirvi...ma dalle mie parti hanno installato un impianto eolico gigantesco..(per me)----> vi riporto quanto letto sui cartelli ---->costruttore turbina --Vestas-- ,tipo --V80-2.0 MW-- ,,diametro rotore -- 80 metri-- ,,altezza torre --78 metri-- ,,area rotorica ---5024 m2 ,,fondazione area base--- 268 m2---


la zona è Colle Rascito e Colle della Forchetta....qui sono gia presenti altri impianti ..li trovate su internet cercando ----impianti eolici Collarmele--
ma a confronto sono giocattoli per ragazzi..


non mi dite che mi sono perso la visione di qualche gru spaventosamente grande...non mi risulta che ci siano state .....

pero' da casa dista circa 20 km ..ora si vedono benissimo ad occhio sia le torri che le pale stesse girare!!!!!!!!
Potrei andare questo fine settimana a fare qualche foto o vedere se ci sono tracce di qualche gru cingolata enorme....

se ho detto qualche assurdita , perdonatemi.

ciao franco salvati

[MAXILIFT]

Ciccu65, che macchina hanno utilizzato per montare le V66?

Ton25, la navicella della V80 dovrebbe pesare intorno alle 60ton, quindi fai tu...

[5090]

Gabriele mi diceva un mio collega che quelle montate in zona foggia con il TC 2400 dell'idromacchine erano sulle 76 ton ed andavano ad un'altezza di circa 80 mt può essere?
Walter

[ciccu65]

gru DEMAG TC 2400 ex-Saturno con gancio singolo e non doppio bozzello.
Configurazione SH con braccio tipo 714.Su di una torre e'stata montata la gru in 10 x10 e non 14 x 14 perche'c'erano problemi sul terreno.
Ti servono per caso anche delle foto?........fai un po'tu!

[MAXILIFT]

Ciccu65, ma il 2400 ex saturno non ha solo 72mt di SH?
Se hai delle foto, postale che le commentiamo.

Walter, il lavoro con la 2400 idromacchine l'ha seguito un mio amico e posso chiedere.
Gabriele

[5090]

Lo chiedo ai ragazzi della veneta perchè era un lavoro loro ed erano giù anche con la gotwald 150....

[ciccu65]

e'vero Maxilift ma non scordarti che puo'montare anche il braccio da 6/12 mt.della TC 3000 ex FMS che ha lo stesso identico tipo di braccio e strallo.

Appena ho tempo ti invio le foto che mi chiedevi.

[MAXILIFT]

e'vero Maxilift ma non scordarti che puo'montare anche il braccio da 6/12 mt.della TC 3000 ex FMS che ha lo stesso identico tipo di braccio e strallo.

Appena ho tempo ti invio le foto che mi chiedevi.

Ok, immaginavo l'utilizzo di prolunghe di un'altra macchina.
Tu hai le tabelle della TC2400 (su carro K7303)?

Gabriele

[kxmet]

gru DEMAG TC 2400 ex-Saturno con gancio singolo e non doppio bozzello.
Configurazione SH con braccio tipo 714.Su di una torre e'stata montata la gru in 10 x10 e non 14 x 14 perche'c'erano problemi sul terreno.
Ti servono per caso anche delle foto?........fai un po'tu!

Scusate l'ignoranza, ma che significa "montare la gru in 10 x 10"?
Sono forse le dimensioni del carro (lunghezza x larghezza)?

[MAXILIFT]

E' la base di appoggio espressa in mt.
Sul TC2400 si possono scegliere due basi di stabilizzazione, 10x10 o 14x14 appunto.
Gabriele

[kxmet]

E' la base di appoggio espressa in mt.
Sul TC2400 si possono scegliere due basi di stabilizzazione, 10x10 o 14x14 appunto.
Gabriele

Gentilissimo, come sempre.
Grazie.

[Carlodg]

Manutenzione solo dall'interno?
Che dite di queste foto??

[CAT320]

Quando parlavo di manutenzione solo dall'interno, mi riferivo alla manutenzione della navicella, dove oltre a riparare i cover di vetroresina e il parafulmine dall'esterno puoi aggiustare ben poco. E' normale che se si deve intervenire sulle pale o sull' ogiva si interviene dall'asterno.....

[ton25]

Ciao,

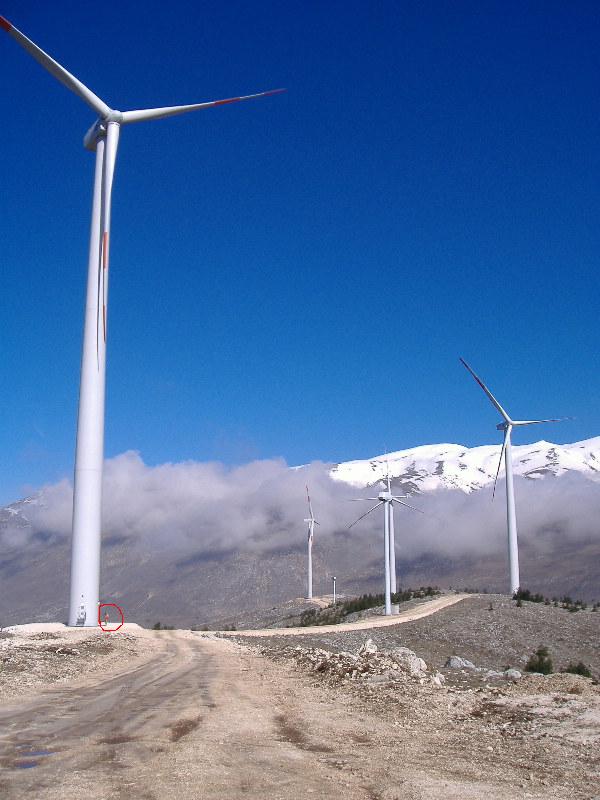

Oggi sono andato a vedere quelle torri eoliche non molto lontano da casa...vi allego una foto, io sono quella formica nel cerchietto rosso...

Ho cercato anche segni del passaggio di qualche gru, ho trovato solo in due punti dei cingoli stampati sul terreno.

All'incirca risultano cingoli da 0.8-0.9 metri di larghezza e 3-3,5 metri , distanza interna tra cingoli.ogni torre ha un bel piazzale da circa 40x30 metri.

Tutte le strade di collegamento tra le torri sono mediamente da 5-6 metri di larghezza, mentre quelle che vengono dalla strada asfaltata regionale, sono da 4 metri..e non ci sono segni di nessun genere.

lascio la parola a voi intenditori se riuscite a dirmi che animale sia salito li per montare questi giganti!!!!

ciao franco

[davefuma]

Magari hanno smontato la gru a pezzi e l'hanno riassemblata con una più piccola........

[giulio 2°]

pale eoliche

Grazie a tutti coloro che sono intervenuti (e che interverranno) nella discussione soprattutto per le bellissime foto.

X Cat 320: non so bene, credo fossero almeno 4.

X Ciccu 65: pensi che la torre possa cambiare di fondazione intera?
Chissà?? ma almeno ci vorrà una macchina cingolata.
Forse rivedremo all'opera la 18000.
A proposito del costruttore sembra sia spagnolo.

Io mi sono informato sulle torri in sardegna e mi hanno assicurato che le ha montate una certa ditta Visentini di Roma e non Maxilift.

Ciao a tutti.

[Nico-Terex]

A proposito del costruttore sembra sia spagnolo.

Ciao a tutti.

Spagnolo? E' per caso la Gamesa? Ha una filiale anche in Italia, a Roma: http://www.gamesa.it/index.htm

Date una sbirciata perchè ci sono cose molto interessanti su quel sito. Costruiscono generatori eolici fino a 2 megawatt, altezza max 100 m.

[Nico-Terex]

Per gli appassionati di generatori eolici metto un link dove poter scaricare un bel filmato sul montaggio di uno di questi "Golia".

Eccovelo: http://www.vestas.com/video/v90/Nakskov/v90_200k.wmv

[kxmet]

Per gli appassionati di generatori eolici metto un link dove poter scaricare un bel filmato sul montaggio di uno di questi "Golia".

Eccovelo: http://www.vestas.com/video/v90/Nakskov/v90_200k.wmv

Bellissimo filmato....
